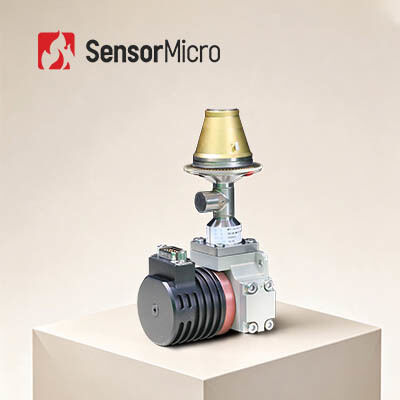

1280x1024 12μm 18mK 냉각 적외선 탐지 장치 통합 듀어 냉각 장치 MWIR 탐지 장치
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | C1212M |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024/12μm | NETD | 18mK(F2/F4) |
|---|---|---|---|
| 스펙트럼 범위 | 3.7~4.8μmMW | 최대. 프레임 속도 | 100Hz |
| 강조하다 | HgCdTe 냉각 Ir 감지기,1280x1024 냉각 Ir 감지기,GST 냉각 Ir 감지기 |
||
제품 설명
제품 개요
HgCdTe 냉각 MWIR 1280×1024 12 μm 적외선 검출기 통합 디와르 냉각기 어셈블리
C1212M 통합 디와르 냉각기 어셈블리는 컴팩트하고 저전력 패키지로 고해상도, 장거리 탐지 성능을 제공합니다. HgCdTe(MCT) 냉각 적외선 검출기 기술을 기반으로 구축되어 가장 까다로운 열 영상 애플리케이션에 탁월한 감도를 제공합니다.
149 × 58.5 × 71mm 크기와 600g 미만의 무게를 자랑하는 C1212M은 까다로운 배치 시나리오를 위해 설계되었습니다. 컴팩트한 크기와 낮은 전력 소비는 휴대용 열 영상 장치, 페이로드 및 기타 저 SWaP(크기, 무게 및 전력) 솔루션에서 우수한 성능과 고해상도를 요구하는 시스템에 이상적인 선택입니다.
주요 특징
메가픽셀 해상도, 민감한 탐지
- 넓은 시야각을 위한 1280 × 1024 메가픽셀 해상도
- 높은 공간 해상도와 장거리 탐지 기능을 제공하는 주류 픽셀 크기
선명한 이미지 품질
- 99.5% 이상의 유효 픽셀율로 뛰어난 이미지 균일성
- 정밀한 대상 탐지를 위한 높은 감도
높은 다용성, 안정적인 공급
- 맞춤형 F-넘버
- 대량 생산에서 일관된 품질
제품 사양
| 모델 | C1212M | |
| 민감 재료 | MCT | |
| 해상도 | 1280 × 1024 | |
| 픽셀 크기 | 12 μm | |
| 분광 응답 | 3.7 μm ± 0.2 μm ~ 4.8 μm ± 0.2 μm | |
| 작동 모드 | 스냅샷; ITR/IWR 통합 모드; 창 모드; 안티 블로밍 | |
| 전하 용량 | 6.75 Me⁻ / 4.8 Me⁻ (ITR); 5.25 Me⁻ / 3.3 Me⁻ (IWR) | |
| 동적 범위 | ITR 모드 ≥ 80 dB; IWR 모드 ≥ 76 dB | |
| 출력 채널 | 4 또는 8 채널; 출력당 최대 20 MHz | |
| 최대 프레임 속도 | 100 Hz | |
| 일반적인 NETD | 18 mK (F2/F4) | |
| 유효 픽셀율 | ≥ 99.5% | |
| 응답 비균일성 | ≤ 8% | |
| 구성 가능한 냉각기 | RS058F | LS734 |
| 냉각기 유형 | 회전식 스털링 냉각기 | 선형 스털링 냉각기 |
| 안정적인 전력 소비 (23℃) | ≤ 7 W | ≤ 10 W |
| 최대 전력 소비 (71℃) | ≤ 17 W | ≤ 45 W |
| 전원 공급 장치 | 24 V DC | 24 V DC |
| 냉각 시간 (23℃) | ≤ 6 분 | ≤ 4 분 |
| 최대 크기 (mm) | 149 × 58.5 × 71 | 압축기 φ46 × 122; 디와르 φ55 × 119 |
| 무게 (g) | ≤ 600 | ≤ 1200 |
| 작동 온도 | -45℃ ~ +71℃ | |
산업 응용 분야
C1212M MWIR 극저온 냉각 적외선 검출기는 비파괴 검사(NDT), 환경 모니터링, 장거리 감시 및 과학 연구를 포함한 다양한 분야에서 널리 사용됩니다.
우리의 장점
다양한 통합 요구 사항을 충족하는 광범위한 제품 형식(적외선 검출기, 카메라 코어 및 모듈 포함).
풍부한 제품 다양성
다중 배열 해상도, 픽셀 크기, 파장대 및 렌즈 옵션은 다양한 애플리케이션에 더 큰 유연성을 제공합니다.
뛰어난 성능
선명한 영상, 컴팩트한 크기, 낮은 전력 소비, 높은 감도 및 강력한 신뢰성은 광범위한 환경 문제 하에서 성능을 발휘하도록 설계되었습니다.
쉬운 통합
다중 인터페이스 옵션은 통합을 단순화하고 여러 애플리케이션 분야에 걸쳐 신속한 개발을 가능하게 합니다.
자주 묻는 질문
1. 저조도, 능동형 IR 및 열 영상의 차이점은 무엇인가요?
저조도 영상은 자연광을 필요로 하며 이미지 증폭기를 통해 약한 자연광 이미지를 향상된 전자 이미지로 변환합니다. 능동형 IR은 적외선을 능동적으로 방출하고 대상에서 반사된 적외선 빔에 의존하므로 은폐성이 매우 떨어집니다. 열 영상은 전혀 빛이 필요하지 않습니다. 이는 대상과 장면 간의 적외선 복사 차이 또는 물체의 다른 부분 간의 차이를 감지하는 수동형 적외선 야간 투시 기술입니다. 주변 조명 조건의 변화에 영향을 받지 않으며 야간이나 안개, 비 및 기타 악천후 환경에서도 작동합니다.
2. 열 영상을 차단할 수 있나요?
대부분의 경우 불가능합니다. 그러나 적외선은 벽을 통과할 수 없으며 유리는 IR을 차단할 수 있습니다. 따라서 감지되지 않으려면 유리나 벽 뒤에 숨어 열 영상을 차단할 수 있습니다.
