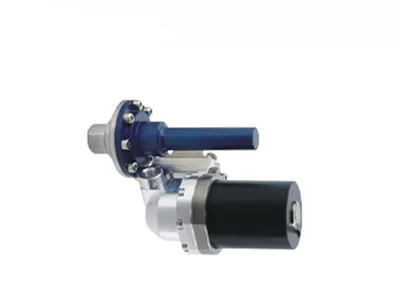

RS046H 분할 통합 듀어 쿨러 어셈블리
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x냉각 파워 | (@100K@20C)>400mW | 파워 안정화 소비 | <3> |
---|---|---|---|
작동 온도 | -45C~+85C | 크기 | 45x34x67mm |
무게 | <250g | 평균 고장 시간 | >10000h |
하이 라이트 | 분할 통합 듀어 쿨러 어셈블리,RS046H 통합 듀어 쿨러 어셈블리 |
냉각된 적외선 탐지기를 위한 RS046H 400mW 쪼개지는 회전하는 스털링 Cryocooler
RS046H는 GST(Global Sensor Technology)에서 개발한 RS046 회전식 스털링 냉각기의 분할 버전입니다.RS046과 동일한 컴프레서 구조로 분할 형식 RS046H는 크기가 훨씬 더 작습니다.
RS046H 듀어 쿨러의 콜드 핑거는 RS046 쿨러와 직경은 같지만 길이는 더 짧습니다.컴프레서의 분할 설계와 콜드 핑거의 이점을 누리고 RS046H가 통합된 적외선 시스템은 특수 설계에서 유연합니다.또한 냉각된 감지기 자체가 진동원에서 분리되어 더 나은 진동 및 특수 조건이 필요한 응용 분야에서 RS046H를 최적으로 사용할 수 있습니다.
경량, 소형화 및 저전력 소비로 인해 cryo 냉각기는 다양한 터미널 제품에 통합되기가 더 쉬워 비용을 크게 절감하고 고객의 다양한 맞춤형 요구를 충족할 수 있습니다.
- MTTF>10000시간
- 냉각력: (@100K@20℃)>400mW
- 냉각 시간: <5mins(110J@100K@20℃)
- 작은 크기
- 작은 소음
- 낮은 소비
모델 | RS046H |
유형 | 쪼개지는 회전하는 스털링 Cryocooler |
MTTF | >10000시간 |
크기(mm) |
45×34×67 Φ38×70 |
무게 | <250g |
냉각력 | (@100K@20°C)>400mW |
작동 온도 | -45°C ~ +85°C |
보관 온도 | -56°C~ +85°C |
환경 사양 | MIL-STD-810 |
입력 전압 | 24-32VDC |
최대 전력 소비 | <12W |
꾸준한 전력 소비 | <3.5W(130mW@100K@20°C) |
냉각 시간 | 5분 미만(110J@100K@20°C) |
콜드 핑거 치수 | Φ6.4mm |
전자제품 | 외부 |
통합 방법 | IDDCA |
RS046H 통합 듀어 냉각기 어셈블리는 냉각된 적외선 감지기에 극저온 환경을 제공하는 데 사용됩니다.
1.적외선 열화상이란 무엇입니까?
자연계에서 온도가 절대 영도(-273℃)보다 높은 모든 물체는 적외선을 방출할 수 있습니다.적외선 카메라 감지기를 사용하여 대상 자체와 배경 사이의 적외선 복사 온도 차이를 측정하면 열화상이라고도 하는 다양한 적외선 이미지를 얻을 수 있습니다.
2. 적외선 감지기는 어떻게 작동합니까?
대상에서 방출된 적외선은 열 감지기의 감지 범위에 들어간 다음 적외선 감지기는 강도가 다른 방사 신호를 해당 전기 신호로 변환한 다음 증폭 및 비디오 처리를 통해 적외선 이미지를 형성하여 관찰할 수 있습니다. 육안.
3. 냉각 적외선 감지기의 장점은 무엇입니까?
냉각된 적외선 초점면 검출기는 검출기 듀어 냉각기(ddc)에 의해 제공되는 저온에서 작동합니다.그것은 높은 감도를 가지고 있으며 비냉각 적외선 감지기보다 더 미묘한 온도 차이를 구별할 수 있습니다.10km 이상 떨어진 매우 먼 거리에 있는 물체를 감지, 식별 및 인식할 수 있습니다.냉각식 감지기의 구조는 매우 복잡하여 비냉각식 감지기보다 상대적으로 비용이 많이 듭니다.
