냉각되는 고감도 열 사진기 단위 320x256/30μm MCT MWIR
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | EYAS330 |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 320x256 / 30μm | 프레임 속도 | 1~200Hz 조정 가능 |
|---|---|---|---|
| 크기 | 142x58.5x71mm | 무게 | ≤680g |
| NETD | 9백만K 이하 | 스펙트럼 범위 | 3.7~4.8μm |
| 강조하다 | 열화상 카메라 모듈 320x256,680g 열화상 카메라 모듈,9mK MWIR 카메라 모듈 |
||
제품 설명

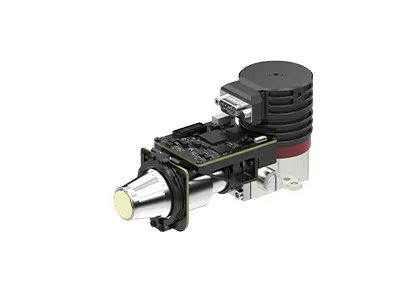

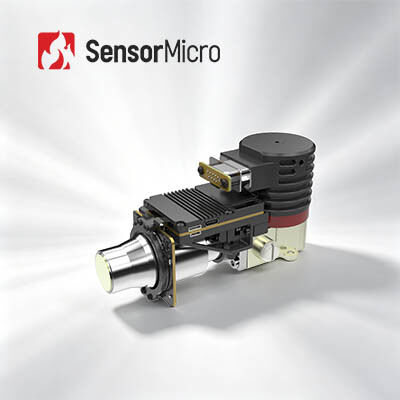

높은 민감도 320x256 / 30μm MCT MWIR 근접 보드와 냉각 적외선 모듈
제품 설명
EYAS330 AD 모듈은 320x256 형식 30μm 피치 IR FPA를 기반으로 한 아날로그-디지털 냉각 적외선 모듈이다. EYAS330의 전형적인 NETD는 9mK 미만이다.높은 감수성은 매우 먼 거리에서 아주 작은 적외선 방사선 차이를 감지하거나 인식 할 수 있습니다..
이 AD 모듈은 FPA 타이밍을 제공하는 근접 보드와 민감한 전원 공급원을 포함합니다.카메라 링크 인터페이스는 16비트 원료 데이터를 출력합니다. 이는 탐지기의 시스템과의 통합을 매우 단순화합니다..
따라서 EYAS330 모듈은 OEM 고객이 C330M 320x256/30μm 냉각 적외선 검출기에 빠른 수용 테스트를 수행하는 것을 용이하게합니다.냉각 적외선 모듈 또는 냉각 적외선 열 카메라 또는 냉각 적외선 검출기를 기반으로 한 시스템의 급속한 2차 개발을 시작하고 개발 기간을 단축합니다..
주요 특징
- 쉽게 개발 & 통합
- 카메라링크 인터페이스 16비트 출력 원료 데이터, 일련 포트 제어
- 통합 구조, 크기는 검출기와 일치합니다
- 5V 단일 공급
- 고속 이동 목표물을 포착 할 수 있습니다.
제품 사양
| 모델 | EYAS330 |
| IR 탐지기의 성능 | |
| 결의 | 320x256 |
| 픽셀 피치 | 30μm |
| 냉각기 | RS058 |
| 스펙트럼 범위 | 30.7μm~4.8μm MW |
| 냉각 시간 (25°C) | ≤6분 |
| 최적의 NETD (20°C) | ≤9mK |
| 작업 모드 | |
| 프레임 속도 | 1~200Hz 조절 가능 |
| 작업 모드 | 스냅샷; ITR/IWR 통합 모드; 윈도우 모드; 피는 방지 |
| 전기 사양 | |
| 표준 외부 인터페이스 | QSH 60pin |
| 디지털 비디오 | 카메라 링크: 16비트 출력 원료 데이터 |
| 외계 동기화 | CC1: INT/Frame 외계 동기화; CC2: MC 외계 동기화 |
| 의사소통 | 카메라링크 시리즈 포트: TFG+/-, TC+/-; 9600bps |
| 전원 공급 | 1 채널 이미지 패널: 5V 1 채널 크리오쿨러: 24V |
| 안정적인 전력 소비 | 7W |
| 크기 (mm) | 142×58.5×71 |
| 무게 | ≤680g |
| 작업 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량에 장착된 고속 운송 충격: 반 시노 파동, 40g 11 ms, 3 축 6 방향 각각 3 번 |
산업용 용도
EYAS330 열영상 모듈은 원격 모니터링 시스템, 비행 시력 강화 시스템, 멀티 센서 페이로드 등 많은 분야에서 널리 사용됩니다.
우리 제품 라인
높은 민감도와 뛰어난 성능
적외선 산업에서 세계 최고의 기술
사용 가능한 다양한 적외선 탐지기
다양한 형식과 픽셀 크기의 냉각되지 않은 및 냉각 된 lR 탐지기
빠른 배송을 보장하기 위한 대량 생산
3개의 생산 라인업으로 매년 수백만 개의 탐지기를 생산할 수 있습니다.
자주 묻는 질문
1MCT/HgCdTe 탐지기는 뭐죠?
MCT는 HgCdTe라고도 하며, 수은-카드미움-텔루리드 (Mercury-Cadmium-Tellurid) 는 카드미움 텔루라이드 (CdTe) 와 수은 텔루라이드 (HgTe) 의 화학 화합물이며 광탐지기에 사용되는 일반적인 물질이다.MCT/HgCdTe 탐지기는 냉동 환경에서 작동하는 광전도 탐지기가므로 적외선 방사선을 탐지할 수 있습니다.열 센서보다 더 민감합니다.
2T2SL 탐지기는 뭐죠?
T2SL는 나노미터 크기의 번갈아 성장 주기적인 이원결합을 가진 인공 물질인 II형 슈퍼레티스를 의미합니다. 높은 균일성과 뛰어난 광학적 특성을 가지고 있습니다.예를 들어 큰 전자 효과 질량큰 흡수 계수 및 높은 양자 효율성 MCT 적외선 탐지기와 비교하면 T2SL 적외선 탐지기는 좋은 재료 균일성, 저렴한 비용,그리고 중장파 대역에서 MCT 적외선 탐지기와 비슷한 성능, 하지만 매우 긴 파동 대역에서 큰 장점을 가지고 있습니다.
