MCT MWIR 냉각 적외선 감지기 통합 1280x1024 12μm

원래 장소 중국 후베이성 ​​우한시
브랜드 이름 GST
인증 ISO9001:2015; RoHS; Reach
모델 번호 EYAS1212
최소 주문 수량 1 조각
가격 Negotiable
지불 조건 L/C, T/T

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
검출기 분해능 1280x1024 / 12μm 프레임 속도 조정가능한 1~100Hz
사용 2차 개발 크기 149x58.5x71mm
NETD ≤20mK 스펙트럼 범위 3.7~4.8μm
하이 라이트

MWIR 냉각 적외선 감지기 통합

,

1280x1024 냉각 적외선 감지기

,

냉각 mwir 감지기

메시지를 남겨주세요
제품 설명

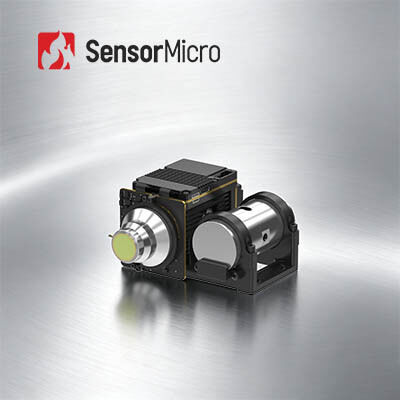

EYAS1212 냉각 열 모듈



1280x1024 / 12μm MCT MWIR 냉각 적외선 검출기 통합을 위한 가속기



제품 설명



EYAS 시리즈 냉각식 AD 모듈에는 냉각식 IR 감지기의 아날로그 신호를 디지털 비디오 스트림 출력으로 변환하는 전치 증폭기 기능이 있습니다.다른 해상도 형식과 다른 파장 대역으로 사용할 수 있습니다.EYAS1212는 대형 어레이 1280x1024@12μm MWIR 냉각 감지기 및 극저온 냉각기가 통합된 EYAS 제품군의 구성원입니다.



EYAS 시리즈 냉각형 AD 모듈을 사용하면 OEM 고객이 GST 적외선 감지기에 대한 빠른 승인 테스트를 수행하고 신속한 2차 개발을 시작하고 냉각식 적외선 감지기를 기반으로 모듈 및 완성 제품의 개발 기간을 단축할 수 있습니다.



Global Sensor Technology는 다양한 성숙하고 효과적인 열화상 솔루션을 고객에게 제공하는 적외선 감지기 공급업체이자 적외선 모듈 제조업체입니다.



주요 특징



- 개발 및 통합 용이

- Cameralink 인터페이스 출력 16비트 원시 데이터, 직렬 포트 제어

- 일체형 구조, 디텍터와 치수 일치

- 5V 단일 전원

- 고속 이동 표적 포착 가능



제품 상세 사항



모델 EYAS1212
IR 감지기 성능
해결 1280x1024
픽셀 피치 12μm
냉동기 RS058F
스펙트럼 범위 3.7μm~4.8μm MW
냉각 시간(25°C) ≤6분
최적의 NETD(20°C) ≤20mK
작업 모드
프레임 속도 조정가능한 1~100Hz
작업 모드 스냅 사진;ITR/IWR 통합 모드;윈도우 모드;안티 블루밍
전기 사양
표준 외부 인터페이스 QSH 60핀
디지털 비디오 Cameralink: 16비트 원시 데이터 출력
외부 동기화 CC1: INT/프레임 외부 동기화;CC2: MC 외부 동기화
의사 소통 Cameralink 직렬 포트: TFG+/-, TC+/-;9600bps
전원 공급 장치 1 채널 이미징 패널: 5V
1채널 저온 냉각기: 24V
안정적인 전력 소비 9W
치수(mm) 149×58.5×71
무게 ≤680g
작동 온도 -40°C ~ +60°C
진동 크기 진동: GJB 차량 탑재 고속 운송
충격: 반 사인파, 40g 11ms, 3축 6방향 각 3회



산업 응용



EYAS1212 열화상 모듈은 Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload 등 많은 분야에서 널리 사용되고 있습니다.



MCT MWIR 냉각 적외선 감지기 통합 1280x1024 12μm 0



우리의 장점



MCT MWIR 냉각 적외선 감지기 통합 1280x1024 12μm 1



자주 묻는 질문



1. 적외선 감지기/열화상 센서란?

적외선은 사람의 눈으로 볼 수 없습니다.적외선 감지기/열화상 센서는 적외선과 열에너지에 반응하여 전기신호로 변환하여 가시적인 열화상을 출력하는 광전기소자입니다.



2. WLP란 무엇입니까?

WLP는 웨이퍼 레벨 패키지를 나타냅니다.MEMS 웨이퍼 전체에 직접 고진공 패키징을 완성한 후 스크라이빙과 커팅을 ​​하여 하나의 적외선 센서를 만드는 과정입니다.금속 패키지, 세라믹 패키지와 함께 비냉각 적외선 감지기의 3가지 주요 패키지 형식입니다.



3. WLP의 장점은 무엇입니까?

WLP IR 감지기는 소비자 가전 시장에 적외선 기술을 적용할 때 소형화 및 저비용 요구 사항을 충족하도록 특별히 설계되었습니다.대량 제조 기능을 갖춘 Global Sensor Technology는 이제 신흥 시장의 더 많은 새로운 애플리케이션을 지원하기 위해 다양한 WLP 적외선 모듈 솔루션을 제공하고 있습니다.
