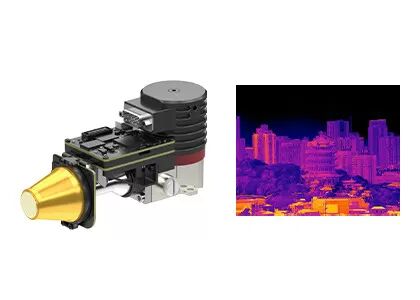

빠른 통합을 위한 1280x1024 / 12μm MCT IR 감지기 냉각 AD 모듈
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | EYAS1212 |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 1280x1024 / 12μm | 고감도 | NETD≤20mK |
|---|---|---|---|
| 전력 소비 | 9W | 스펙트럼 범위 | 3.7~4.8μmMW |
| 크기 | 149x58.5x71mm | 무게 | ≤680g |
| 강조하다 | 1280x1024 Mct Ir 감지기,5V Mct Ir 감지기 |
||
제품 설명
빠른 통합을 위한 1280x1024/12μm MCT MWIR 냉각 적외선 탐지기로 냉각된 AD 모듈
제품 설명
EYAS 시리즈 냉각 AD 모듈은 냉각 적외선 탐지기에서 오는 아날로그 신호를 디지털 비디오 스트림 출력으로 변환하는 사전 증폭기 기능을 갖는다.그것은 다른 해상도 형식과 다른 파동 대역과 함께 제공됩니다.EYAS1212는 큰 배열 1280x1024 / 12μm MWIR 냉각 적외선 탐지기가 통합된 EYAS 가족의 일원입니다.
EYAS1212 AD 모듈은 OEM 고객이 1280x1024/12μm 냉각 적외선 탐지기에 대한 빠른 수용 테스트를 수행 할 수있는 가속기를 제공합니다.냉각 적외선 모듈 또는 냉각 적외선 열 카메라 또는 냉각 적외선 검출기를 기반으로 한 시스템의 급속한 2차 개발을 시작하고 개발 기간을 단축합니다..
주요 특징
- 쉽게 개발 & 통합
- 카메라링크 인터페이스 16비트 출력 원료 데이터, 일련 포트 제어
- 통합 구조, 크기는 검출기와 일치합니다
- 5V 단일 공급
- 고속 이동 목표물을 포착 할 수 있습니다.
제품 사양
| 모델 | EYAS1212 |
| IR 탐지기의 성능 | |
| 결의 | 1280x1024 |
| 픽셀 피치 | 12μm |
| 냉각기 | RS058F |
| 스펙트럼 범위 | 30.7μm~4.8μm MW |
| 냉각 시간 (25°C) | ≤6분 |
| 최적의 NETD (20°C) | ≤ 20mK |
| 작업 모드 | |
| 프레임 속도 | 1~100Hz 조절 가능 |
| 작업 모드 | 스냅샷; ITR/IWR 통합 모드; 윈도우 모드; 피는 방지 |
| 전기 사양 | |
| 표준 외부 인터페이스 | QSH 60pin |
| 디지털 비디오 | 카메라 링크: 16비트 출력 원료 데이터 |
| 외계 동기화 | CC1: INT/Frame 외계 동기화; CC2: MC 외계 동기화 |
| 의사소통 | 카메라링크 시리즈 포트: TFG+/-, TC+/-; 9600bps |
| 전원 공급 | 1 채널 이미지 패널: 5V 1 채널 크리오쿨러: 24V |
| 안정적인 전력 소비 | 9W |
| 크기 (mm) | 149×58.5×71 |
| 무게 | ≤680g |
| 작업 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량에 장착된 고속 운송 충격: 반 시노 파동, 40g 11 ms, 3 축 6 방향 각각 3 번 |
산업용 용도
EYAS1212 열영상 모듈은 원격 모니터링 시스템, 비행 비전 강화 시스템, 멀티 센서 페이로드 등 많은 분야에서 널리 사용됩니다.
우리 의 장점
제품 사용자 정의: 산업 특정 요구 사항을 충족시키기 위해 구성 및 알고리즘을 조정
현장 기술 지원 및 교육: 핵심 고객에게 실제 시스템 설정 및 운영 교육을 제공합니다.
새로운 제품 및 시장을 위한 공동 혁신: 고객과 협력하여 혁신적인 적외선 애플리케이션 솔루션을 공동 개발
자주 묻는 질문
1적외선 열영상이란 무엇인가요?
적외선 열영상은 적외선 방사선과 열 에너지를 사용하여 물체에 대한 정보를 수집하여 그 이미지를 작성하는 방법입니다.또는 물체의 온도 정보를 얻을시야가 낮은 환경에서도
2적외선 열영상 촬영은 어떻게 작동할까요?
적외선 열영상 시스템은 적외선 기술의 비접촉 탐지 및 식별입니다.그것은 초원 평면 배열 적외선 탐지기에 현장의 적외선 복사를 집중 적외선 광시스템을 통해 적외선 복사를 통과 할 수 있습니다열 감지기는 다른 강도의 방사선 신호를 대응하는 전기 신호로 변환하고 증폭 및 비디오 처리를 통해맨눈으로 관찰할 수 있는 적외선 이미지를 형성합니다..
