MCT MWIR 냉각 열 모듈 15μm 640x512 RS046 극저온 냉각기
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x해결 | 640x512 / 15μm | NETD | ≤18mK |
---|---|---|---|
스펙트럼 범위 | 3.7~4.8μm | 크기 | 122x88x59mm |
무게 | ≤400g | 프레임 속도 | 조정가능한 1~50Hz |
하이 라이트 | MWIR 냉각 열 모듈,640x512 냉각 열 모듈,RS046 MWIR 열 모듈 |

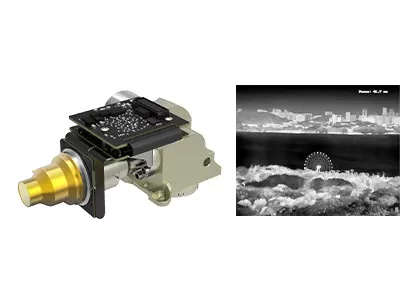

640x512 / 15μm MCT MWIR 냉각 적외선 감지기가 있는 냉각 AD 열 모듈, RS046 극저온 냉각기
EYAS 시리즈 냉각식 AD 모듈에는 냉각식 IR 감지기의 아날로그 신호를 디지털 비디오 스트림 출력으로 변환하는 전치 증폭기 기능이 있습니다.다른 해상도 형식과 다른 파장 대역으로 사용할 수 있습니다.EYAS615B는 640x512@15μm MWIR 적외선 감지기와 RS046 극저온 냉각기가 통합된 EYAS 제품군의 구성원입니다.
EYAS 시리즈 냉각형 AD 모듈을 사용하면 OEM 고객이 쉽게 GST 감지기에 대한 빠른 승인 테스트를 수행하고 빠른 2차 개발을 시작하고 냉각된 적외선 감지기를 기반으로 모듈 및 완성 제품의 개발 기간을 단축할 수 있습니다.
Global Sensor Technology는 고객에게 다양하고 성숙하고 효과적인 열화상 솔루션을 제공하는 적외선 감지기 공급업체이자 OEM 적외선 열 코어 제조업체입니다.
- 개발 및 통합 용이
- Cameralink 인터페이스 출력 16비트 원시 데이터, 직렬 포트 제어
- 일체형 구조, 디텍터와 치수 일치
- 5V 단일 전원
- 고속 이동 표적 포착 가능
모델 | EYAS615B |
IR 감지기 성능 | |
해결 | 640x512 |
픽셀 피치 | 15μm |
냉동기 | RS046 |
스펙트럼 범위 | 3.7μm~4.8μm MW |
냉각 시간(25°C) | ≤5.5분 |
최적의 NETD(20°C) | ≤18mK |
작업 모드 | |
프레임 속도 | 조정가능한 1~50Hz |
작업 모드 | 스냅 사진;ITR/IWR 통합 모드;윈도우 모드;안티 블루밍 |
전기 사양 | |
표준 외부 인터페이스 | QSH 60핀 |
디지털 비디오 | Cameralink: 16비트 원시 데이터 출력 |
외부 동기화 | CC1: INT/프레임 외부 동기화CC2: MC 외부 동기화 |
의사 소통 | Cameralink 직렬 포트: TFG+/-, TC+/-;9600bps |
전원 공급 장치 | 1 채널 이미징 패널: 5V 1채널 저온 냉각기: 12V |
안정적인 전력 소비 | 8W |
치수(mm) | 122×88×59 |
무게 | ≤400g |
작동 온도 | -40°C ~ +60°C |
진동 크기 | 진동: GJB 차량 탑재 고속 운송 충격: 반 사인파, 40g 11ms, 3축 6방향 각 3회 |
EYAS615B 열화상 모듈은 Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload 등 많은 분야에서 널리 사용되고 있습니다.
1. 적외선 열화상이란 무엇입니까?
서모그래피는 물체 표면 온도 감지에 기반한 비침습적 진단 방법의 새롭고 효과적인 기술입니다.물체에서 방출되는 적외선(IR) 복사는 온도 분포 맵의 형태로 기록되고 시각화됩니다.
2. 적외선 열화상 촬영은 무엇에 사용할 수 있습니까?
적외선 열화상은 주택 검사를 수행하고 구조적 결함, 전기적 결함, 기계적 결함, 사람과 동물의 생리적 변화 등을 결정하는 데 사용할 수 있습니다.
3. 적외선 열화상 촬영의 장점은 무엇입니까?
비파괴 검사의 경우 검사가 간편하고 손상 없이 신속하게 대응할 수 있어 비용 절감, 작업 효율성 증대, 인력 및 장비 감가상각 감소 등의 효과가 있습니다.
의료용 서모그래피의 경우 인체의 숨겨진 문제를 찾는 데 매우 효율적이며 방사선과 통증이 없는 100% 안전하여 조기 건강 검진에 이상적인 도구입니다.
