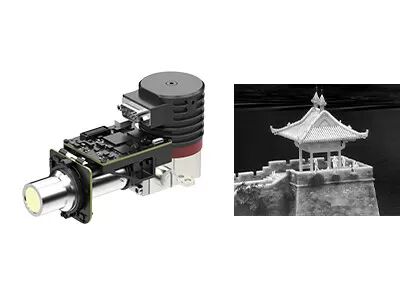

RS058 T2SL 열화상 카메라 코어 640x512 15μm 냉각 적외선 감지기 통합
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | EYAS615L |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 / 15μm | NETD | 25mK 이하 |
|---|---|---|---|
| 스펙트럼 범위 | 7.7~9.5μm(LW) | 프레임 속도 | 1~160Hz 조정 가능 |
| 크기 | 148x58.5x71mm | 무게 | ≤680g |
| 강조하다 | RS058 열화상 카메라 코어,680g 냉각 적외선 감지기 통합,640x512 열화상 카메라 코어 |
||
제품 설명
640x512 / 15μm RS058 T2SL LWIR 냉각 적외선 감지기 통합용 가속기
제품 설명
EYAS 시리즈 냉각 AD 모듈은 냉각 IR 탐지기에서 오는 아날로그 신호를 디지털 비디오 스트림 출력으로 변환하는 사전 증폭기 기능을 갖는다.그것은 다른 해상도 형식과 다른 파동 대역과 함께 제공됩니다.. EYAS615L는 EYAS 가족의 일원이며 640x512 / 15μm T2SL LWIR 적외선 탐지기와 RS058 크리오쿨러가 통합되어 있습니다.
EYAS615L AD 모듈은 160Hz까지의 프레임 레이트를 갖추고 있으며, 빠르게 움직이는 물체에 대한 관측이 필요한 애플리케이션에 이상적입니다.근접 보드는 EYAS615L와 함께 제공되며 OEM 고객이 적외선 감지기에 빠른 수용 테스트를 수행 할 수있는 가속기를 제공합니다., 냉각 적외선 검출기를 기반으로 모듈과 완전한 제품의 빠른 2차 개발을 시작하고 개발 기간을 단축합니다.
주요 특징
- 쉽게 개발 & 통합
- 카메라링크 인터페이스 16비트 출력 원료 데이터, 일련 포트 제어
- 통합 구조, 크기는 검출기와 일치합니다
- 5V 단일 공급
- 고속 이동 목표물을 포착 할 수 있습니다.
제품 사양
| 모델 | EYAS615L |
| IR 탐지기의 성능 | |
| 결의 | 640x512 |
| 픽셀 피치 | 15μm |
| 냉각기 | RS058 |
| 스펙트럼 범위 | 70.7μm~9.5μm LW |
| 냉각 시간 (25°C) | ≤5.5분 |
| 최적의 NETD (20°C) | ≤ 25mK |
| 작업 모드 | |
| 프레임 속도 | 1~160Hz 조절 가능 |
| 작업 모드 | 스냅샷; ITR & 인터레이스 뱅닝 통합 모드; 윈도우 모드; 안티 블로밍 |
| 전기 사양 | |
| 표준 외부 인터페이스 | QSH 60pin |
| 디지털 비디오 | 카메라 링크: 16비트 출력 원료 데이터 |
| 외계 동기화 | CC1: INT/Frame 외계 동기화; CC2: MC 외계 동기화 |
| 의사소통 | 카메라링크 시리즈 포트: TFG+/-, TC+/-; 9600bps |
| 전원 공급 | 1 채널 이미지 패널: 5V 1 채널 크리오쿨러: 24V |
| 안정적인 전력 소비 | 9W |
| 크기 (mm) | 148×58.5×71 |
| 무게 | ≤680g |
| 작업 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량에 장착된 고속 운송 충격: 반 시노 파동, 40g 11 ms, 3 축 6 방향 각각 3 번 |
산업용 용도
EYAS615L 열영상 모듈은 원격 모니터링 시스템, 비행 비전 강화 시스템, 멀티 센서 페이로드 등 많은 분야에서 널리 사용됩니다.
우리 제품 라인
높은 민감도와 뛰어난 성능
적외선 산업에서 세계 최고의 기술
사용 가능한 다양한 적외선 탐지기
다양한 형식과 픽셀 크기의 냉각되지 않은 및 냉각 된 lR 탐지기
빠른 배송을 보장하기 위한 대량 생산
3개의 생산 라인업으로 매년 수백만 개의 탐지기를 생산할 수 있습니다.
자주 묻는 질문
1적외선 탐지기의 해상도를 어떻게 선택해야 할까요?
그것은 당신의 제품의 실제 필요와 응용에 달려 있습니다. 그리고 가격은 또한 고려해야 하는 요소입니다.당신은 낮은 해상도의 적외선 탐지기를 선택할 수 있습니다, 예를 들어 120x90, 256x192, 400x300. 원격 모니터링과 같은 특정 용도로 매우 명확한 이미지가 필요한 경우 1280x1024의 고해상도 적외선 검출기를 선택할 수 있습니다.
2열사진 촬영에 적합한 색을 어떻게 선택해야 할까요?
- 회색 흰색은 작은 온도 차이를 가진 목표물에 더 적합합니다
- 빨간색과 파란색은 문제점을 찾아야 할 장면에 더 적합합니다.
- 철색은 에너지 산업의 표준 색상 패러다임입니다.
참고: 어떤 팔레트를 선택하든, 열 온도는 전혀 변하지 않습니다.
3적외선 열 카메라 렌즈를 선택하는 방법?
- 표준 렌즈는 적절한 거리에서 정상적인 표적을 만날 수 있습니다.
- 텔레 렌즈의 경우, 그것은 상대적으로 작은 목표물을 위해 적합 하 고 먼 거리에서 볼 필요가
- 가까운 거리에서 물체를 더 자세히 보기 위해서는 광각 렌즈가 더 좋습니다.
- 맥로 렌즈는 칩 회로처럼 가까운 거리에서 매우 얇은 표적을 볼 수 있습니다.
