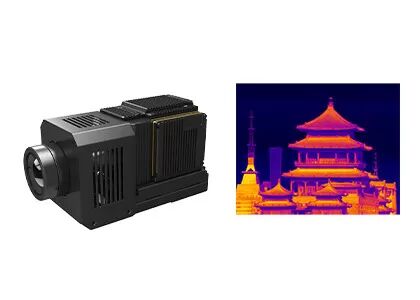

MWIR MCT 적외선 열 화상 모듈 1280x1024/12μm
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 개빈1212 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 유형 | MWIR 카메라 모듈 | ir 디텍터 | 냉각식 검출기 |
|---|---|---|---|
| 해결 | 1280x1024 / 12μm | NETD | 20mK 이하 |
| 스펙트럼 범위 | 3.7~4.8μmMW | 크기 | 165x86x107mm |
| 강조하다 | MCT 적외선 열화상 모듈,1280x1024 적외선 열화상 모듈,MWIR 적외선 열화상 모듈 |
||
제품 설명
고해상도 1280x1024/12μm MWIR MCT 열영상 모듈
제품 설명
GAVIN1212는 냉각 중파 열영상 모듈입니다. RS058F 크리오쿨러와 함께 1280x1024/12μm 고해상도 HgCdTe MWIR IR 탐지기로 구성됩니다.하드웨어 전자 및 다양한 이미지 처리 알고리즘도 이미 선명하고 선명한 열 이미지를 표시하기 위해 이미 내장되어 있습니다..
기본 비일관성 수정 (NUC), 자동 이득 제어 (AGC), 지능형 세부 개선 (IDE) 등을 포함한 이미지 처리 알고리즘GAVIN1212는 HDMI 디지털 비디오 인터페이스를 통해 메가픽셀 고화질 적외선 이미지를 출력 할 수 있습니다.산업 표준 카메라 링크 인터페이스를 통해 적외선 카메라 또는 시스템 통합자는 GAVIN1212 열영상 모듈을 기반으로 자신의 완전한 카메라를 쉽게 설계하거나 통합 할 수 있습니다.
주요 특징
- 장거리 탐지 의 필요 를 충족
- 높은 감수성, NETD≤20mK
- 넓은 시야장, 1280x1024까지 해상도
- 시스템에 쉽게 통합
- DVP/카메라링크 인터페이스, RAW/YUV 이미지 출력
- 다양한 연속 광학 줌 렌즈가 있습니다.
제품 사양
| 모델 | GAVIN1212 |
| IR 탐지기의 성능 | |
| 결의 | 1280x1024 |
| 픽셀 피치 | 12μm |
| 냉각기 | RS058F |
| 스펙트럼 범위 | 30.7μm~4.8μm MW |
| 냉각 시간 ((20°C) | ≤8분 |
| NETD (20°C) | ≤ 20mK |
| 이미지 처리 | |
| 프레임 속도 | 50Hz/100Hz |
| 디밍 모드 | 선형/ 히스토그램/ 혼합 |
| 디지털 줌 | ×1/×2/×4 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | J30JZ 25pin; HDMI 특수 출력 인터페이스 |
| 아날로그 비디오 | / |
| 디지털 비디오 | HDMI 출력: YUV 카메라 링크 출력: 16비트 RAW/YUV |
| 외계 동기화 | 프레임 외부 동기화: RS422 레벨 |
| 의사소통 | RS422, 115200bps |
| 전원 공급 | 24V±1V |
| 안정적인 전력 소비 | 16W |
| 크기 (mm) | 165x86x107 |
| 무게 | ≤1600g |
| 작동 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량에 장착된 고속 운송 충격: 반 시노 파동, 40g 11 ms, 3 축 6 방향 각각 3 번 |
| 광학 렌즈 | |
| 선택용 렌즈 | 연속 줌: 37.5~750mm/F4 고정 줌: 19mm/F2; 40mm/F2; 240mm/F2 |
산업용 용도
GAVIN1212 열 적외선 카메라 모듈은 원격 모니터링 시스템, 비행 시력 강화 시스템, 멀티 센서 페이로드 등 많은 분야에서 널리 사용됩니다.
우리 의 장점
사전 판매
요구사항 분석
시나리오 평가
제품 선택
맞춤형 솔루션
배포
신속 한 배달
시스템 통합 및 테스트
기술 교육
적용 지침
판매 후
원격 진단
보증 서비스
펌웨어 업그레이드
기술 유지 보수
자주 묻는 질문
1NETD란 무엇인가요?
NETD는 '소음 적 온도 차이'를 의미합니다.그것은 열영상 탐지기가 이미지의 열 방사선에서 매우 작은 차이를 구별 할 수 있는 방법을 측정하는 것입니다.NETD는 일반적으로 밀리 켈빈 (mK) 으로 표현됩니다. 일반적으로 NETD 수치가 낮을수록 열 민감도가 더 높습니다.
2SWaP3는 뭐죠?
SWaP3는 크기, 무게, 전력, 성능 및 가격을 의미합니다. 적외선 산업의 기술 추세를 나타냅니다.
3DRI란 무엇인가요?
DRI는 일반적으로 열영상 시스템의 탐지, 인식 및 식별 거리를 의미합니다. 열영상 시스템의 성능을 판단하는 중요한 매개 변수입니다.
