고감도 열 사진기 핵심에 의하여 냉각되는 사진기 단위 640x512/15μm

원래 장소 중국 후베이성 ​​우한시
브랜드 이름 GST
인증 ISO9001:2015; RoHS; Reach
모델 번호 개빈615A
최소 주문 수량 1 조각
가격 Negotiable
지불 조건 L/C, T/T

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
해결 640x512 픽셀 피치 15μm
NETD ≤15mK 스펙트럼 범위 3.7~4.8μm MW
컴팩트 사이즈 155x67x80mm 무게 ≤900g
하이 라이트

640x512 열화상 카메라 코어

,

RS058 열화상 카메라 코어

,

900g 냉각 카메라 모듈

메시지를 남겨주세요
제품 설명

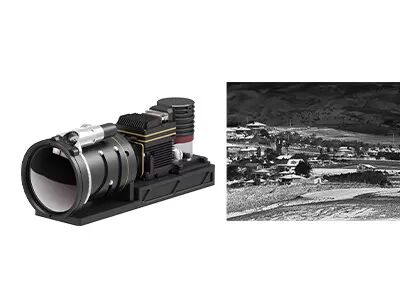

GAVIN615A 냉각 카메라 코어



장거리 보안 및 감시를 위한 고감도 640x512 / 15μm MCT MWIR 냉각 카메라 모듈



제품 설명



GAVIN 시리즈는 GST(Global Sensor Technology)에서 개발한 표준 냉각 적외선 모듈입니다.다양한 해상도 형식, 다양한 파장 대역 및 다양한 연속 광학 렌즈 옵션을 사용할 수 있습니다.GAVIN615A는 640x512 / 15μm MWIR 냉각 감지기와 RS058 극저온 냉각기가 내장된 GAVIN 시리즈 냉각 열화상 모듈 중 하나입니다.



GAVIN615A의 NETD는 15mK 미만입니다.높은 감도는 매우 먼 거리에서 매우 작은 적외선 복사 차이에 대한 감지 또는 인식을 보장합니다.30~240mm, 15~300mm 21~420mm, 35~690mm 등과 같은 연속 줌 렌즈를 장착하여 보안 및 감시 시스템 통합에 이상적인 선택입니다.



선도적인 열화상 모듈 제조업체인 Global Sensor Technology는 고객에게 다양하고 성숙한 통합 솔루션을 제공합니다.GST 적외선 카메라 모듈을 사용하여 2차 개발을 수행하고 독립적인 연구 개발 시간을 줄이는 것이 편리합니다.



주요 특징



- 장거리 감지의 요구 사항 충족

- 고감도, NETD≤15mK

- 높은 프레임 속도

- 고품질 열화상

- 시스템에 쉽게 통합



제품 상세 사항



모델 개빈615A
IR 감지기 성능
해결 640x512
픽셀 피치 15μm
냉동기 RS058
스펙트럼 범위 3.7μm~4.8μm MW
냉각 시간(20°C) ≤7분
순도(20°C) ≤15mK
이미지 처리
프레임 속도 50Hz/100Hz
디밍 모드 선형/히스토그램/혼합
전자식 확대 ×1/×2/×4
이미지 방향 수평/수직/대각선 뒤집기
이미지 알고리즘 NUC/AGC/IDE
전기 사양
표준 외부 인터페이스 J30JZ 25핀
아날로그 비디오 단짝
디지털 비디오 16비트 RAW/YUV: 16비트 DVP/Cameralink 출력
외부 동기화 프레임 외부 동기화: RS422 레벨
의사 소통 RS422, 115200bps
전원 공급 장치 20~28VDC
안정적인 전력 소비 12W
치수(mm) 155×67×80
무게 ≤900g
작동 온도 -40°C ~ +60°C
진동 크기 진동: GJB 차량 탑재 고속 운송
충격: 반 사인파, 40g 11ms, 3축 6방향 각 3회
광학 렌즈
옵션 렌즈 연속 줌
30~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



산업 응용



GAVIN615A 열 적외선 카메라 모듈은 원격 모니터링 시스템, 비행 비전 향상 시스템, 다중 센서 탑재량 등과 같은 많은 영역에서 널리 사용됩니다.



고감도 열 사진기 핵심에 의하여 냉각되는 사진기 단위 640x512/15μm 0



우리의 장점



고감도 열 사진기 핵심에 의하여 냉각되는 사진기 단위 640x512/15μm 1



자주 묻는 질문



1. 적외선 감지기/열화상 센서란?

적외선은 사람의 눈으로 볼 수 없습니다.적외선 감지기/열화상센서는 적외선과 열에너지에 반응하여 전기신호로 변환하여 가시적인 열화상을 출력하는 광전기소자입니다.



2. WLP란 무엇입니까?

WLP는 웨이퍼 레벨 패키지를 나타냅니다.MEMS 웨이퍼 전체에 직접 고진공 패키징을 완성한 후 스크라이빙과 커팅을 ​​하여 하나의 적외선 센서를 만드는 과정입니다.금속 패키지, 세라믹 패키지와 함께 비냉각 적외선 감지기의 3가지 주요 패키지 형식입니다.



3. WLP의 장점은 무엇입니까?

WLP IR 감지기는 소비자 가전 시장에 적외선 기술을 적용할 때 소형화 및 저비용 요구 사항을 충족하도록 특별히 설계되었습니다.대량 제조 기능을 갖춘 Global Sensor Technology는 이제 신흥 시장의 더 많은 새로운 애플리케이션을 지원하기 위해 다양한 WLP 적외선 모듈 솔루션을 제공하고 있습니다.
