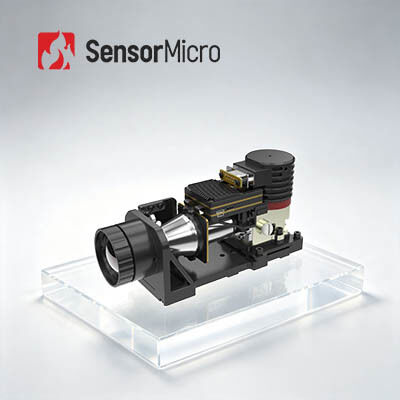

고감도 10mK NETD를 위한 640x512 해상도 및 25μm 픽셀 크기의 냉각식 MWIR 열화상 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 개빈 GC625MC |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 기술 | 적외선 | 프레임 속도 | 50Hz/100Hz |
|---|---|---|---|
| 해결 | 640x512 / 25μm | IR 감지기 NETD(23℃) | 10mK(F2) |
| 스펙트럼 범위 | 3.7~4.8μmMW | 크기 | 148×59×81mm |
| 강조하다 | HgCdTe MWIR 카메라 모듈,MWIR 카메라 모듈 640x512 |
||
제품 설명
휴대용 열화상 카메라용 냉각 640x512/25μm MWIR 열화상 모듈
제품 개요
GAVIN GC 시리즈는 다양한 해상도 형식, 파장 대역 및 연속 광학 렌즈 옵션을 제공하는 표준 냉각 적외선 모듈 플랫폼입니다. GAVIN GC625MC는 640×512/25μm MWIR 검출기를 통합한 프리미엄 MWIR 냉각 적외선 카메라 코어입니다.
25μm의 큰 픽셀 크기로 인해 이 모듈은 동일한 형식의 대안에 비해 더 큰 적외선 복사 감지 영역과 우수한 신호 대 잡음비를 제공합니다. 여러 내장 이미지 처리 알고리즘이 장착되어 완전한 어둠이나 열악한 날씨 조건에서도 선명한 적외선 이미지를 제공합니다.
주요 특징
- 주요 해상도, 뛰어난 이미지 품질 - 안정적인 이미지 품질과 광범위한 호환성을 위한 640x512/25μm MWIR 냉각 적외선 검출기 탑재
- 우수한 신호 성능 - 25μm 대형 픽셀 크기로 더 선명한 이미지와 더 높은 신호 대 잡음비(SNR) 제공
- 고급 이미지 처리 - DRC, 2D/3D 노이즈 감소 및 엣지 강화(EE) 통합으로 뛰어난 선명도 제공
- 높은 신뢰성 및 감도 - MWIR 냉각 열화상 기술로 뛰어난 적응성과 일관성 보장
- 뛰어난 열 감도 - NETD ≤ 10mK로 정밀한 온도 측정 가능
- 쉬운 통합 및 유연한 구성 - RAW/YUV 이미지 데이터 출력 및 여러 연속 줌 광학 구성을 갖춘 CameraLink 인터페이스 지원
제품 사양
| 모델 | GAVIN GC625MC |
|---|---|
| 해상도 | 640x512 |
| 픽셀 크기 | 25μm |
| 냉각기 | RS079 |
| 스펙트럼 응답 | 3.7μm±0.2μm~4.8μm±0.2μm |
| IR 검출기 NETD(23℃) | 10mK(F2) |
| 프레임 속도 | 50Hz/100Hz |
| 디지털 줌 | 1× ~ 8× 연속 디지털 줌 |
| 이미지 방향 | 수평/수직/대각선 플립 |
| 이미지 알고리즘 | DRC, 2D/3D 이미지 노이즈 감소, EE |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | 표준: DVP/LVDS/USB2.0@50Hz 옵션: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/단일 모드 광섬유/다중 모드 광섬유 |
| 외부 동기화 | 표준: LV-TTL 옵션: RS422/LVDS |
| 통신 | 표준: USB2.0/LV-TTL 옵션: RS422/CAN/USB3.0/GigE |
| 전원 공급 장치 | 24V±4V |
| 안정적인 전력 소비(23℃) | ≤18W |
| 냉각 시간(23℃) | ≤9분 |
| 크기(mm) | 148×59×81 |
| 무게(g) | ≤730 |
| 작동 온도 | -40℃~+71℃ |
| 렌즈 옵션 | 40mm/F2 |
산업 응용 분야
GAVIN GC625MC 열 적외선 카메라 모듈은 NDT(비파괴 검사), 환경 모니터링, 장거리 감시, 과학 연구 및 다양한 산업 응용 분야를 포함한 많은 분야에서 널리 사용됩니다.
표준화된 서비스
- 완벽한 문서 - 제품 설명서, 설정 가이드 및 선택 참조 자료로 원활한 구현 지원
- 개발 및 테스트 지원 - 샘플 통합 테스트, 성능 평가 및 매개변수 검증
- 고급 개발자 도구 키트 - SDK, API, 알고리즘 및 디버깅 도구로 심층 통합 지원
- 원격 기술 지원 - 24시간 연중무휴 지원으로 신속한 응답 및 중요 문제 적시 해결
- 포괄적인 보증 - 최적의 성능 복원을 위한 정품 부품 및 엄격한 공정 준수
자주 묻는 질문
적절한 적외선 검출기 해상도를 선택하는 방법은 무엇입니까?
선택은 특정 응용 프로그램 요구 사항과 예산 고려 사항에 따라 달라집니다. 이미지 품질이 중요하지 않은 기본 응용 프로그램의 경우 낮은 해상도 검출기(120x90, 256x192, 400x300)로도 충분할 수 있습니다. 원격 모니터링과 같이 높은 선명도가 필요한 응용 프로그램의 경우 1280x1024와 같은 더 높은 해상도 검출기가 권장됩니다.
열화상에 적합한 의사 색상을 선택하는 방법은 무엇입니까?
회색-흰색 팔레트는 온도 차이가 작은 대상에 더 적합합니다.
빨간색과 파란색 팔레트는 장면의 문제점을 식별하는 데 가장 효과적입니다.
철 빨강은 전력 산업의 표준 색상 팔레트 역할을 합니다.
참고: 색상 팔레트 선택에 관계없이 실제 열 온도 측정값은 변경되지 않습니다.
적합한 적외선 열화상 카메라 렌즈를 선택하는 방법은 무엇입니까?
표준 렌즈 - 적절한 거리에서 일반적인 대상을 보는 데 적합
망원 렌즈 - 장거리에서 비교적 작은 대상을 볼 때 이상적
광각 렌즈 - 가까운 거리에서 물체의 더 많은 세부 정보를 보는 데 더 좋음
매크로 렌즈 - 칩 회로와 같이 가까운 거리에서 매우 작은 대상을 촬영하도록 설계됨
