GAVIN615L T2SL 열화상 카메라 코어 LWIR 냉각 열화상 이미지 센서 모듈
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x해결 | 640x512 / 15μm | 크라이오 쿨러 | RS058 |
---|---|---|---|
NETD | ≤25mK | 프레임 속도 | 50Hz/100Hz |
크기 | 155x67x80mm | 무게 | ≤900g |
하이 라이트 | T2SL 열화상 카메라 코어,640x512 열화상 이미지 센서 모듈,900g 열화상 카메라 코어 |

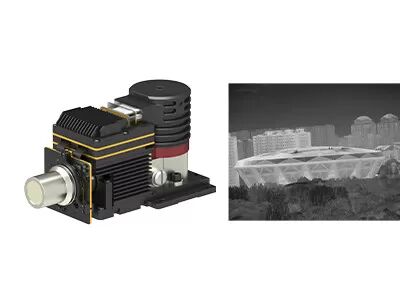

GAVIN615L T2SL 640x512 / 15µm LWIR 냉각 카메라 모듈, 선명한 열화상
GAVIN 시리즈는 GST(Global Sensor Technology)에서 개발한 표준 냉각 적외선 모듈입니다.다양한 해상도 형식, 다양한 파장 대역 및 다양한 연속 광학 렌즈 옵션을 사용할 수 있습니다.GAVIN615L 열화상 모듈은 내부에 640x512 / 15µm T2SL LWIR 감지기와 RS058 저온 냉각기가 있는 GAVIN 시리즈 중 하나입니다.
GAVIN615L 전자 장치에는 다양한 이미지 처리 알고리즘이 이미 내장되어 있어 완전한 어둠이나 악천후 조건에서 선명한 적외선 이미지를 출력합니다.원거리에서 위험과 위협을 감지하고 인식하는 동시에 근거리에서 더 많은 표적 세부 정보를 제공할 수 있습니다.
- 장거리 감지의 요구 사항 충족
- 고감도
- 시스템에 쉽게 통합
- DVP/Cameralink 인터페이스, RAW/YUV 이미지 출력
- 다양한 연속 광학 줌 렌즈 사용 가능
모델 | 개빈615L |
IR 감지기 성능 | |
해결 | 640x512 |
픽셀 피치 | 15μm |
냉동기 | RS058 |
스펙트럼 범위 | 7.7μm~9.5μm LW |
냉각 시간(20°C) | ≤7분 |
순도(20°C) | ≤25mK |
이미지 처리 | |
프레임 속도 | 50Hz/100Hz |
디밍 모드 | 선형/히스토그램/혼합 |
전자식 확대 | ×1/×2/×4 |
이미지 방향 | 수평/수직/대각선 뒤집기 |
이미지 알고리즘 | NUC/AGC/IDE |
전기 사양 | |
표준 외부 인터페이스 | J30JZ 25핀 |
아날로그 비디오 | 단짝 |
디지털 비디오 | 16비트 RAW/YUV: 16비트 DVP/Cameralink 출력 |
외부 동기화 | 프레임 외부 동기화: RS422 레벨 |
의사 소통 | RS422, 115200bps |
전원 공급 장치 | 20~28VDC |
안정적인 전력 소비 | 14W |
치수(mm) | 155×67×80 |
무게 | ≤900g |
작동 온도 | -40°C ~ +60°C |
진동 크기 | 진동: GJB 차량 탑재 고속 운송 충격: 반 사인파, 40g 11ms, 3축 6방향 각 3회 |
광학 렌즈 | |
옵션 렌즈 | 고정 줌: 25mm/F2 |
GAVIN615L 열화상 모듈은 Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload 등 많은 분야에서 널리 사용되고 있습니다.
1. 적외선 열화상이란 무엇입니까?
서모그래피는 물체 표면 온도 감지에 기반한 비침습적 진단 방법의 새롭고 효과적인 기술입니다.물체에서 방출되는 적외선(IR) 복사는 온도 분포 맵의 형태로 기록되고 시각화됩니다.
2. 적외선 열화상 촬영은 무엇에 사용할 수 있습니까?
적외선 열화상은 주택 검사를 수행하고 구조적 결함, 전기적 결함, 기계적 결함, 사람과 동물의 생리적 변화 등을 결정하는 데 사용할 수 있습니다.
3. 적외선 열화상 촬영의 장점은 무엇입니까?
비파괴 검사의 경우 검사가 간편하고 손상 없이 신속하게 대응할 수 있어 비용 절감, 작업 효율성 증대, 인력 및 장비 감가상각 감소 등의 효과가 있습니다.
의료용 서모그래피의 경우 인체의 숨겨진 문제를 찾는 데 매우 효율적이며 방사선과 통증이 없는 100% 안전하여 조기 건강 검진에 이상적인 도구입니다.
