광학 가스 이미징을 위한 320x256 30μm 냉각 IR 카메라 모듈

원래 장소 중국 후베이성 ​​우한시
브랜드 이름 GST
인증 ISO9001:2015; RoHS; Reach
모델 번호 가스330
최소 주문 수량 1 조각
가격 Negotiable
지불 조건 L/C, T/T

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
방식 냉각된 적외선 모듈 결의안 320x256 / 30μm
NETD ≤15mK 스펙트럼 범위 3.2±0.1~3.5±0.1μm
사이즈 155x67x80mm 선택적인 렌즈 고정된 줌
하이 라이트

320x256 냉각 적외선 카메라 모듈

,

냉각 적외선 카메라 모듈 경량

메시지를 남겨주세요
제품 설명

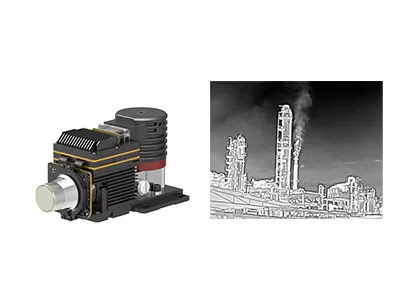

GST 적외선에 의한 GAS330



320x256 / 30μm은 VOCs 가스 누출 감지를 위한 55 밀리미터 렌즈로 적외선 카메라 모듈을 냉각시켰습니다



제품 설명



휘발성 유기 화합물 또는 VOC이 제품 또는 과정으로부터의 공기로 방사되는 가스입니다. 암을 유발하는 일부를 포함하여 일부는 그들 자신에 의해 해롭습니다. 게다가 그들은 공기에 있는 후에 다른 가스와 반응하고 다른 공기 오염 물질을 형성할 수 있습니다.



GAS330은 특별히 가스 누설 검지를 위해 설계된 냉각된 적외선열 이미징 모듈입니다. 320x256 / 30 um MCT가 육안에 의해 보일 수 없는 보이지 않는 VOC을 시각화하기 위해 MWIR 적외선 검출기를 냉각시켰고, 스펙트럼 파장 필터링 기술을 활용하는 것이 통합됩니다.

카메라 제조사들은 쉽게 그리고 효율적으로 이 모듈을 기반으로 그들의 가스 누출 검출 카메라를 설계할 수 있습니다.



주요 특징



- 결의안 : 320x256

- 화소 피치 : 30 um

- NETD≤15mK, 고감도

- 스펙트럼 응답 : 3.2um±0.1um~3.5um±0.1um

- 다른 요구조건을 기반으로 주문형인 파장

- 쉽게 DVP/CameraLink 인터페이스와 통합합니다



품질 규격



모델 GAS330
ir 디텍터 성능
결의안 320x256
화소 피치 30μm
크리오쿨러 RS058
스펙트럼 범위 3.2μm±0.1μm~3.5μm±0.1μm MW
냉각 시간 (20' C) ≤8min
NETD (20' C) ≤15mK
영상 처리
프레임 속도 30Hz
디밍 방식 혼합된 선 / 막대 그래프 /
디지털 줌 ×1/×2/×4
이미지 방향 수평적으로 / 수직적으로 /는 비스듬하게 튀깁니다
이미지 알고리즘 NUC / AGC / IDE
전기 규격서
표준 외부인터페이스 J30JZ 25 핀
아나로그 비디오 PAL
디지털 영상 16비트 미가공품 / YUV : 16비트 DVP / 카메라링크 출력
외부 동기 장치 프레임 외부 동기 장치 : RS422 수준
통신 RS422, 115200bps
전원 공급기 20~28VDC
파워 안정화 소비 12W
차원 (밀리미터) 155×67×80
중량 ≤900g
작동 온도 -40' C ~ +60' C
진동 크기 진동 : GJB 차량 탑재식 고속도 수송
충격 : 하프-사인파, 각각 40g 11 부인 콤마 3 주축 6 방향 3 번
광학렌즈
선택적인 렌즈 고정된 줌 : 23 밀리미터 / F1.5 ; 55 mm/F1.5



산업 적용



GAS330 가스 누출 감지 열 이미징 카메라는 보이지 않는 VOC (휘발성 유기 화합물)과 다음과 같은 감지 가스 누출을 바이시우얼라이즈링 사용됩니다 : 메탄, 에탄, 프로판, 부탄, 펜탄, 헥산, 헵탄, 옥탄, 에틸렌, 프로필렌, 이소프렌, 메탄올, 에탄올, 부타논, 벤젠, 톨루엔, 크실렌, 에틸벤젠 기타 등등.



냉각된 비냉각 검출기의 장점



광학 가스 이미징을 위한 320x256 30μm 냉각 IR 카메라 모듈 0



FAQ



1.비냉각되고 냉각된 ir 디텍터 사이의 차이가 무엇입니까?



2개 종류의 냉각되고 비냉각된 시장에서의 적외선열 이미징 센서가 현재 있습니다.



언쿨레드 ir 디텍터는 대기 온도에 작동합니다. 그것은 반도체 산업을 기반으로 하고 이렇게 하여 보통 작은 사이즈와 저비용과 큰 크기에서 제조될 수 있습니다. 언쿨레드 ir 디텍터는 넓게 휴대용 / 소형컴퓨터 / 모바일 장치에서 사용됩니다.



쿨레드 ir 디텍터는 저온 냉각기에 의해서 지원될 극저온에 그들을 두는 유닛에 패키징됩니다. 그들은 주로 요구하는 복잡한 냉각 시스템 때문에, 비냉각 센서 보다 매우 크고 더 비싸고 덜 믿을 만합니다. 그러나, 냉각된 시스템은 믿을 수 없을 만큼 민감하고, 장거리 임무를 달성하기 위해 보통 긴 초점 길이 광학과 함께 일합니다.
