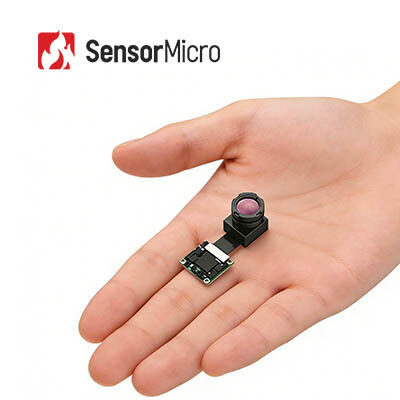

256x192 해상도와 12μm 픽셀 크기의 냉각되지 않은 VOx 미니 적외선 열 카메라 모듈
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | Mini212G2 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 256x192/12μm | NETD | ≤50mK |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 프레임 속도 | 열화상 측정: 25Hz, 이미징: 50Hz |
| 아날로그 비디오 인터페이스 | CVBS(PAL/NTSC) | 작동 전압 | 3.3V±0.1V |
| 강조하다 | 소형 차량 탑재형 열화상 카메라,차량 탑재형 열화상 카메라 384x288 |
||
제품 설명
비냉각식 VOx 미니 적외선 열화상 카메라 모듈 256x192/12μm
초소형 Mini212G2 적외선 카메라 모듈은 웨이퍼 레벨 패키징이 포함된 256×192/12μm 비냉각식 적외선 감지기를 채택합니다. AIoT, 머신 비전, 산업 비전, 보안 모니터링 및 야간 관찰과 같이 급성장하는 신흥 분야에 맞게 맞춤화되어 다양하고 진화하는 애플리케이션 요구를 완벽하게 수용합니다.
작은 폼팩터와 프리미엄 적외선 감지 성능을 자랑하는 이 제품은 기존 이미징 솔루션의 단점을 극복하는 핵심 센싱 장치 역할을 합니다. 다양한 애플리케이션 시나리오에서 정확하고 안정적이며 효율적인 성능을 제공하는 동시에 새로운 산업 애플리케이션의 비용 효율성과 손쉬운 통합 요구 사항을 충족합니다.
주요 특징
- 직접 열화상 출력 기능을 갖춘 소형 모듈
- 자체 개발한 256×192/12μm 웨이퍼 레벨 적외선 감지기가 장착되어 상당한 비용 이점을 제공합니다.
- 초소형 구조 설계: 크기가 17×17mm(PCBA)에 불과하고 무게도 4g에 불과하므로 공간이 제한된 애플리케이션에 이상적입니다.
- 통합 ISP 처리 보드와 차세대 이미지 알고리즘은 선명한 열 이미지를 직접 제공하여 강력한 다용성을 보장합니다.
- 정확한 감지, 유연한 구성
- 최대 ±2℃의 정확도로 고정밀 온도 측정; 스팟, 면적, 풀프레임 측정 지원
- 다양한 관찰 요구 사항을 충족할 수 있는 다양한 시야각 렌즈 옵션
- 간편한 통합을 위한 풍부한 인터페이스
- USB2.0 / MIPI / DVP / BT.656 / LVDS 및 기타 디지털 비디오 출력 인터페이스 제공
- 업계 표준 인터페이스와 완벽하게 호환됨
제품 사양
| 모델 | Mini212G2 |
|---|---|
| 해결 | 256×192 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8~14μm |
| NETD | 50mK 이하 |
| 출력 데이터 | 14비트 원시 |
| 프레임 속도 | 열화상 측정: 25Hz, 이미징: 50Hz |
| 초점 모드 | 초점이 맞지 않음 |
| 렌즈(HFOV/FL) | 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| 무게(g) | 7.1 | 6.4 | 4 | 6.8 |
| PCBA 크기(mm) | 17×17 |
| 디지털 비디오 인터페이스 | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| 아날로그 비디오 인터페이스 | CVBS(PAL/NTSC) |
| 작동 전압 | 3.3V±0.1V |
| 일반적인 전력 소비 | 330mW |
| 온도 측정 범위 | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| 온도 측정 정확도 | ±2℃ / ±2% 중 큰 값 |
| 작동 온도 | -40℃~+70℃ |
| 습기 | 5%~85% |
| 보관 온도 | -45℃~+85℃ |
| 인증 | RoHS 2.0 / 도달 |
산업용 애플리케이션
이 제품은 AIoT, 머신 비전, 산업용 비전, 보안 모니터링, 야간 관찰 등의 분야에 포지셔닝됩니다.
- AIoT 분야에서는 스마트 가전제품, 웨어러블 기기, 지능형 환경 모니터 등 소형 AIoT 장치에 통합하는 데 완벽하게 적합합니다.
- 산업용 비전 분야에서는 산업용 장비의 실시간 모니터링, 레이저 가공 및 용접 시나리오, 반도체 감지 등에 활용할 수 있습니다.
- 보안 모니터링 애플리케이션의 경우 불법 침입자를 감지하고 실시간 경보를 실행할 수 있습니다.
우리의 장점
- 높은 감도와 우수한 성능
- 적외선 산업의 세계 최고의 기술
- 다양한 적외선 감지기 사용 가능 - 다양한 형식과 픽셀 크기의 비냉각식 및 냉각식 IR 감지기 모두 가능
- 빠른 배송을 보장하는 대량 생산 — 연간 최대 수백만 개의 검출기를 생산할 수 있는 생산 라인 3개
자주 묻는 질문
적외선 감지기/열화상 카메라 코어는 어떤 산업에 사용될 수 있습니까?
당사의 열화상 카메라 모듈은 다음과 같은 다양한 산업 분야에서 널리 사용됩니다.
- 열화상 측정: 전력 유지 관리, 머신 비전, 건물 HVAC, 야금 석유화학, 예측 유지 관리, 전염병 예방
- 보안 및 모니터링: 안전한 도시, 인프라 모니터링, 국경 보안, 해상 크루즈, 광산 안전
- 소방 및 구조: 산불 예방, 화재 예방, 수색 및 구조
- UAV 페이로드: 장비 검사, 단속 및 구조, 소방 응용, 동물 관찰
- 개인 비전: 야외 레저, 동물 관찰, 단속 순찰
- ADAS: 자율주행, 첨단운전자보조시스템, 특수차량
- AIoT: 스마트 홈, 지능형 하드웨어, 스마트 케어, 로봇
- 기타: 향상된 비행 비전 시스템, 가스 감지, 농업 및 곡물 제조, 과학 연구
