냉각된 광학적인 가스 화상 진찰 사진기 320x256/30μm RoHS 증명서
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x감지기 | 적외선 검출부 | 기술 | 적외선 |
---|---|---|---|
결의안 | 320x256 / 30μm | 사이즈 | 155x67x80mm |
NETD | ≤15mK | 스펙트럼 범위 | 3.2±0.1~3.5±0.1μm |
하이 라이트 | 냉각 광학 가스 이미징 카메라,광학 가스 이미징 카메라 320x256 |

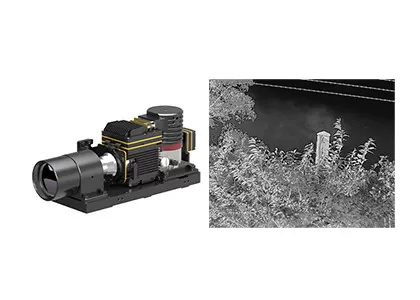

320x256 / 30μm과 GST GAS330 가스 누출 검출기 카메라는 적외선 검출기를 냉각시켰습니다
생산 기술의 개선에 의해 가동되어 산업용 가스의 생산과 사용은 신속히 성장했습니다. 혜택을 공장에 가져오는 동안, 가스 누출의 숨은 위험은 또한 점점 심각합니다. 광학 가스 이미지화 (오기)은 가스가 산업 공장으로 누출한 탐지기까지 가는 일반적으로 이용하고 매우 효과적 방법입니다.
세계적 센서기술에 의해 개발된 GAS330 적외선 가스 누출 검출 카메라는 산업용 가스의 미세한 일시적 방사를 발견해서 특별합니다. 주문 제작된 320x256 / 30 um 냉각형 적외선 검출기로, 그것은 VOC 누출 탐지를 위해 3.2~3.5um의 스펙트럼 범위에서 일합니다.
세계적 센서기술은 가스 누출 감지를 위해 10이지 적외선열 영상 솔루션과 또한 많은 성공적 통합의 경험 건 보다 더 가지고 있습니다. 우리는 당신에게 만족스러운 서비스를 제공하도록 확신합니다.
- 결의안 : 320x256
- 화소 피치 : 30 um
- NETD≤15mK, 고감도
- 스펙트럼 응답 : 3.2um±0.1um~3.5um±0.1um
- 다른 요구조건을 기반으로 주문형인 파장
- 쉽게 DVP/CameraLink 인터페이스와 통합합니다
모델 | GAS330 |
ir 디텍터 성능 | |
결의안 | 320x256 |
화소 피치 | 30μm |
크리오쿨러 | RS058 |
스펙트럼 범위 | 3.2μm±0.1μm~3.5μm±0.1μm MW |
냉각 시간 (20' C) | ≤8min |
NETD (20' C) | ≤15mK |
영상 처리 | |
프레임 속도 | 30Hz |
디밍 방식 | 혼합된 선 / 막대 그래프 / |
디지털 줌 | ×1/×2/×4 |
이미지 방향 | 수평적으로 / 수직적으로 /는 비스듬하게 튀깁니다 |
이미지 알고리즘 | NUC / AGC / IDE |
전기 규격서 | |
표준 외부인터페이스 | J30JZ 25 핀 |
아나로그 비디오 | PAL |
디지털 영상 | 16비트 미가공품 / YUV : 16비트 DVP / 카메라링크 출력 |
외부 동기 장치 | 프레임 외부 동기 장치 : RS422 수준 |
통신 | RS422, 115200bps |
전원 공급기 | 20~28VDC |
파워 안정화 소비 | 12W |
차원 (밀리미터) | 155×67×80 |
중량 | ≤900g |
작동 온도 | -40' C ~ +60' C |
진동 크기 | 진동 : GJB 차량 탑재식 고속도 수송 충격 : 하프-사인파, 각각 40g 11 부인 콤마 3 주축 6 방향 3 번 |
광학렌즈 | |
선택적인 렌즈 | 고정된 줌 : 23 밀리미터 / F1.5 ; 55 mm/F1.5 |
GAS330 가스 누출 감지 열 이미징 카메라는 보이지 않는 VOC (휘발성 유기 화합물)과 다음과 같은 감지 가스 누출을 바이시우얼라이즈링 사용됩니다 : 메탄, 에탄, 프로판, 부탄, 펜탄, 헥산, 헵탄, 옥탄, 에틸렌, 프로필렌, 이소프렌, 메탄올, 에탄올, 부타논, 벤젠, 톨루엔, 크실렌, 에틸벤젠 기타 등등.
1.적외선 검출기 / 열사진법 센서가 무엇입니까?
적외선 파는 사람의 눈으로 보일 수 없습니다. 적외선 검출기 / 열사진법 센서는 그리고 나서 적외선 방사와 열 에너지에 반응하고 그것을 전기 신호로 변환시키기 위해 광전기 장치를 있고 눈에 보이는 열화상을 출력했습니다.
2.WLP가 무엇입니까?
WLP는 웨이퍼 레벨 패키지를 언급합니다. 그것은 전체 MEMS 웨이퍼에 직접적으로 고진공 패키징을 완료하고, 그리고 나서 선을 긋과 한 개의 적외선 센서를 만들기 위해 잘리는 과정입니다. 금속 패키지, 세라믹 패키지와 함께, 그들은 비냉각 적외선 검출기의 3개 기본 패키지 포맷입니다.
3. WLP의 장점이 무엇입니까?
WLP ir 디텍터는 특별히 소비자 전자 시장에 대한 적외선기술의 응용에서 소형화와 저비용 요구를 만나도록 설계됩니다. 량 제작 능력으로, 세계적 센서기술은 신흥 시장의 더 새로운 애플리케이션을 올리기 위해 지금 다양한 WLP 적외선 모듈 해결책을 제공하고 있습니다.
