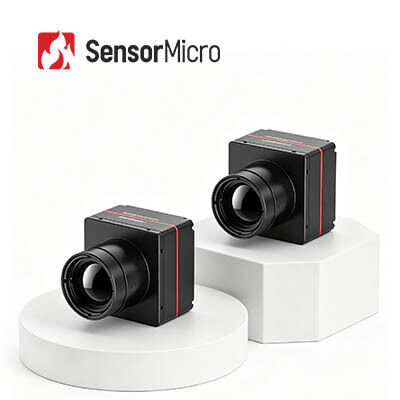

1280x1024 해상도 12μm 픽셀 크기의 열 카메라 모듈
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE1212 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024/12μm | NETD | 30mK 이하 |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC |
| 디지털 프레임 속도 | 25Hz/30Hz/50Hz | 디지털 줌 | 1X/2X/4X/8X |
| 강조하다 | IR 고해상도 열화상 카메라,OEM 고해상도 열화상 카메라 모듈 |
||
제품 설명
OEM 1280x1024 / 12μm 고해상도 열 카메라 모듈 장거리 탐지
제품 개요
고 안정성 1280x1024 / 12 μm 초정명한 열영상 촬영을 위한 냉각되지 않은 적외선 모듈
iSE1212 열카메라 코어는 자체 개발된 대형 배열 1280x1024 해상도와 최첨단 12μm 픽셀 크기의 LWIR 적외선 검출기를 갖추고 있습니다.
이 열영상 모듈은 640x480 코어의 센서 해상도를 두 배 이상 제공함으로써 장파 열영상을 향상시킵니다.그것은 넓은 시야를 유지하면서 장거리 검출을 보장합니다. 같은 초점 거리에 있는 640 카메라는 1280 카메라의 시야의 절반만을 제공 할 것입니다..
주요 특징
- 부드러운 시각적 으로 고화질 영상 촬영- 메가픽셀 열사진 촬영이 원활하고 지연이 없는 성능으로
- 조용한 성능을 위해 셔터리스 작동- 사용 도중 셔터 캘리브레이션이 필요 없으므로 전통적인 디자인에서 흔한 이미지 거슬리는 것을 제거합니다. 조용한 작동은 목표물에 의해 탐지되는 것을 방지합니다.
- 특징이 풍부하고 통합 친화적- 슈퍼 해상도 알고리즘, 그림과 그림, 사용자 정의 OSD, 잠자리 모드, 한 번의 클릭 캘리브레이션, 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다.편리한 2차 개발과 유연한 시스템 통합을 위해 광학 렌즈와 확장 된 구성 요소의 광범위한 범위와 호환됩니다..
제품 사양
| 모델 | iSE1212 | |
| IR 감지기 표시기 | ||
| 민감한 자료 | VOx | |
| 결의 | 1280×1024 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 반응 | 8μm ~ 14μm | |
| 전형적인 NETD | ≤ 30mK | |
| 이미지 처리 | ||
| 효과적 픽셀 | 1280×1024 | |
| 디지털 프레임 레이트 | 25Hz/30Hz/50Hz | |
| 시작 시간 | 7s | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 셔터 없이 | 지원 | |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) | |
| 이미지 방향 | 수평/직선/삼각형 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 이미지 밝기 | 오토/마뉴얼 | |
| 이미지 대조 | 오토/마뉴얼 | |
| 보상 모드 | 사용 설명서 | |
| 레티클 | 지원 | |
| 시스템 기능 | ||
| 잠자리 모드 | 지원 | |
| 메뉴 설정 | 사용자 정의 | |
| 메뉴 언어 | 중국어 / 영어 | |
| 오프셋 캘리브레이션 | 지원 | |
| 키보드 | ≥4 ((버튼 기능 사용자 정의) | |
| OLED 운전 | 지원 I2C, 16bit/ 24bit 병렬 포트, datavalid 및 기타 드라이브 화면 신호 디렉트 드라이브 마이크로 OLED MDP03/마이크로 OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A MIPI 디스플레이 신호를 지원하고 IBOE VX039FHP-NH4 화면을 직접 작동 할 수 있습니다. |
|
| PC 소프트웨어 | ||
| 컴퓨터 소프트웨어 | 제어 모듈 및 비디오 디스플레이 | |
| 전기 | ||
|
표준 외부 인터페이스
|
50pin: BP040SB-50-0114-B-R0
|
|
| 통신 인터페이스 | TTL-232/USB | |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| 확장 구성 요소 | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 1.2W@25Hz@23±3°C | |
| 기계/렌즈 | ||
| 맨 코어 크기 (mm) | 38 × 39 × 28 | 68×69×302 |
| 맨 핵 무게 (g) | 65±3 | 88.5±3 |
| 광학 렌즈 | 고정 초점 아테르믹: 14mm/19mm/25mm/35mm | 고정 초점 아테름: 50mm/100mm 엔진 렌즈: 75mm/100mm/150mm 연속 줌: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm |
| 셔터 부품 | 선택 사항 | |
| 보호 수준 | IP67 (앞 렌즈) | |
| 환경적 적응력 | ||
| 작동 온도 | -40°C~+70°C | |
| 저장 온도 | -45°C~+85°C | |
| 습도 | 5%~95%, 응고되지 않습니다. | |
| 진동 | 5.35g, 무작위 진동, 3축 | |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 | 500g@1ms |
| 인증 | ROHS2.0/REACH | |
산업용 용도
산업 비전소방 및 구조보안 감시야외 관찰기계 비전소비자 전자제품
제품 장점
- 다양한 제품 포트폴리오- 다양한 통합 요구 사항을 충족시키기 위해 적외선 탐지기, 카메라 코어 및 모듈을 포함한 광범위한 제품 형식.
- 풍부한 제품 다양성- 다중 배열 해상도, 픽셀 크기, 파동 대역 및 렌즈 옵션 조합은 다양한 응용 프로그램에 더 많은 유연성을 제공합니다.
- 탁월 한 성능- 명확한 영상, 컴팩트한 크기, 낮은 전력 소비, 높은 감수성, 높은 신뢰성
- 쉽게 통합- 여러 인터페이스 옵션은 통합을 간단하게하고 여러 응용 분야에 걸쳐 빠른 개발을 가능하게합니다.
자주 묻는 질문
적외선 탐지기의 해상도를 어떻게 선택해야 할까요?
그것은 실제 필요와 제품의 응용에 달려 있습니다. 그리고 가격은 또한 고려해야 하는 요소입니다.120x90 같은 낮은 해상도의 적외선 탐지기를 선택할 수 있습니다, 256x192, 또는 400x300. 원격 모니터링과 같은 특수 용도로 매우 명확한 이미지가 필요한 경우 1280x1024의 고해상도 적외선 탐지기를 선택할 수 있습니다.
열영상 촬영에 적합한 위색을 선택하는 방법
- 회색 하얀색은 작은 온도 차이를 가진 목표물에 더 적합합니다.
- 빨간색과 파란색은 문제점을 찾아야 할 장면에 더 적합합니다.
- 철색은 전력 산업의 표준 색상 패러다임입니다
적외선 열카메라 렌즈를 선택하는 방법
- 표준 렌즈적당한 거리에서 정상적인 목표물을 맞을 수 있습니다.
- 테레포토 렌즈상대적으로 작고 멀리서 볼 필요가 있는 표적에 적합합니다.
- 광각 렌즈가까운 거리에서 물체를 더 자세히 볼 수 있습니다.
- 매크로 렌즈매우 작은 목표물을 가까운 거리에서 볼 수 있습니다.
