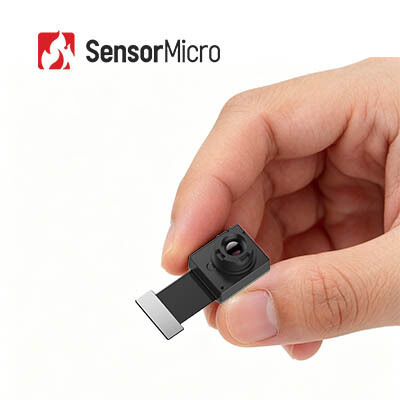

256x192 해상도와 12μm 픽셀 피치와 함께 웨이퍼 레벨 패키지에 냉각되지 않은 LWIR 열 보안 카메라 모듈
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | TIMO212 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 256x192 | 온도 측정 범위 | -20℃~+550℃ |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| 온도 측정 정확도 | ±2℃ / ±2% 중 큰 값 | 프레임 속도 | 열화상 측정: 25Hz, 이미징: 50Hz |
| 강조하다 | iLC212 열 보안 카메라,열 보안 카메라 모듈 비냉각,256x192 열 적외선 코어 |
||
제품 설명
비냉각식 LWIR 256x192 / 12μm 열화상 보안 카메라 모듈
제품개요
열감시 카메라용 비냉각식 LWIR 256x192 / 12 μm 열화상 모듈
비냉각식 열 모듈이라고도 알려진 TIMO212 비냉각식 IR 이미징 모듈은 방사 측정이 가능하며 적외선 비접촉 온도 측정 기능을 사용할 수 있습니다. 여기에는 8~14μm 범위의 장파 적외선(LWIR) 스펙트럼을 캡처하는 매우 작은 크기의 256x192/12μm 웨이퍼 레벨 패키지(WLP) 적외선 감지기가 포함되어 있습니다.
완전히 최적화된 SWaP-C로 인해 TIMO212 열화상 카메라 모듈은 낮은 해상도, 작은 크기, 낮은 전력 소비 및 매우 저렴한 가격을 제공합니다. 따라서 보안 및 모니터링 분야에서는 광각 및 근거리 온도 측정 및 모니터링에 매우 적합합니다.
주요 특징
- 최고의 SWaP-C 최적화를 갖춘 초소형 모듈
- 웨이퍼 레벨 패키지 감지기 + 웨이퍼 레벨 광학 장치 + 미세 전자기 밸브 셔터
- 가장 작은 적외선 열 모듈로 최대의 비용 효율성으로 기본적인 열화상 기능을 구현합니다.
- 소형 크기, 경량, 저전력 소비로 소형 장치에 통합하기에 적합
- 유연한 광학 옵션, 정확한 온도 측정
- 다양한 응용 분야 요구 사항을 충족하기 위해 광각 및 망원을 포함한 다양한 렌즈 옵션 사용 가능
- 최대 ±2°C의 정확도로 고정밀 온도 측정; 지역 및 전체 프레임 온도 모니터링을 모두 지원합니다.
- 쉬운 통합, 빠른 개발
- 다양한 임베디드 플랫폼과 호환되는 DVP 이미지 인터페이스 지원
- RoHS 2.0 환경 표준 준수
제품 사양
| 모델 | TIMO212 |
|---|---|
| 해결 | 256×192 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8-14μm |
| 초점 모드 | 초점이 맞지 않음 |
| 렌즈(HFOV/FL) | 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| 무게(g) | 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8±0.4 |
| 크기(mm, FPC 제외) | 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6 |
| 핀 수 | 40핀 |
| 출력 데이터 | 14비트 원시 |
| 프레임 속도 | 열화상 측정: 25Hz, 이미징: 50Hz |
| 온도 측정 범위 | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| 온도 측정 정확도 | ±2℃ / ±2% 중 큰 값 |
| 작동 온도 | -20℃~+60℃ |
| 습기 | 5%~85% |
| 보관 온도 | -45℃~+85℃ |
| 인증 | RoHS 2.0 / 도달 |
산업용 애플리케이션
TIMO212 열화상 모듈은 스마트 보안, AloT, 야간 관측, 계측기, 머신 비전 등의 분야에 적용됩니다.
우리의 장점
- 깊은 기술 전문성- 적외선 센서 기술의 연구, 개발 및 적용 분야에서 다년간의 경험을 바탕으로 칩 설계, 웨이퍼 제조, 패키징 및 테스트는 물론 시스템 통합 전반에 걸쳐 강력한 역량을 구축했습니다.
- 적외선 감지의 혁신과 실제 구현에 중점- 우리는 열화상 분야의 기술적 혁신을 주도하고 NETD, SWaP 및 작동 온도의 한계를 지속적으로 확장하기 위해 최선을 다하고 있습니다.
- 다양한 제품 포트폴리오- 독립적인 R&D와 다양한 기술 경로를 바탕으로 당사는 냉각식 및 비냉각식 모두 포괄적인 범위의 적외선 감지 구성 요소를 제공합니다.
- 엄격한 신뢰성 검증으로 품질 보증 보장- 강력한 품질 관리 시스템의 지원을 받아 당사 제품은 생산 전반에 걸쳐 여러 테스트 절차를 거쳐 장기적인 안정성과 신뢰성을 보장합니다.
- 전문 기술 지원 및 공동 개발 서비스- 당사 엔지니어링 팀은 고객의 R&D 및 제품 팀과 긴밀히 협력하여 시스템 통합을 가속화하고 효율성을 개선하며 출시 기간을 단축합니다.
자주 묻는 질문
1. 적외선 감지기/열화상 센서란 무엇인가요?
적외선파는 인간의 눈으로 볼 수 없습니다. 적외선 감지기/열화상 센서는 적외선 복사열과 열에너지에 반응하여 전기 신호로 변환한 후 가시적인 열화상을 출력하는 광전자 장치입니다.
2. WLP란 무엇입니까?
WLP는 웨이퍼 레벨 패키지를 의미합니다. MEMS 웨이퍼 전체에 직접 고진공 패키징을 완성한 뒤 스크라이빙과 커팅을 거쳐 하나의 적외선 센서를 만드는 공정이다. 금속 패키지, 세라믹 패키지와 함께 비냉각식 적외선 감지기의 3가지 주요 패키지 형식입니다.
3. WLP의 장점은 무엇입니까?
WLP IR 감지기는 가전제품 시장에 적외선 기술을 적용할 때 소형화 및 저비용 요구 사항을 충족하도록 특별히 설계되었습니다. 우리는 이제 신흥 시장의 더 많은 새로운 애플리케이션을 활성화하기 위해 다양한 WLP 적외선 모듈 솔루션을 제공하고 있습니다.
