120x90 해상도 및 온도 측정 기능을 갖춘 TIMO112 소형 열화상 카메라 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 티모112 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 120x90 | 픽셀 피치 | 12μm |
|---|---|---|---|
| 온도 범위 | -20℃~550℃ | 온도 측정 정확도 | ±2℃ / ±2% 중 큰 값 |
| 프레임 속도 | 25Hz | 렌즈(HFOV/FL) | 50°/1.6mm |

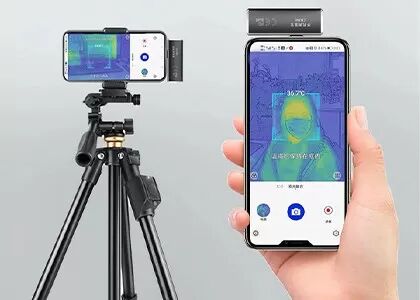

| 강조하다 | 발열 감지용 CB360 열화상 카메라,발열 감지용 SDK 열화상 카메라 |
||
제품 설명

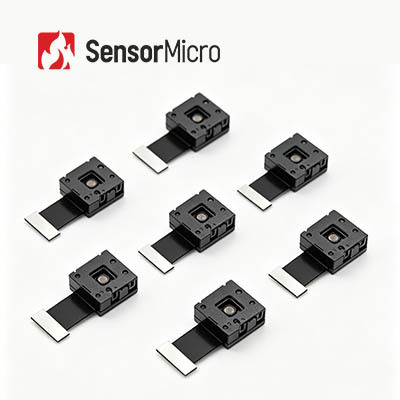

온도 측정 기능을 갖춘 TIMO112 소형 열화상 카메라 모듈 120x90/12μm
제품개요
TIMO112 적외선 카메라 모듈은 -20℃ ~ +550℃ 범위의 온도 측정 기능과 ±2℃/±2%의 정확도를 갖춘 웨이퍼 레벨 패키지 120×90/12μm 비냉각식 적외선 감지기를 통합합니다. 포괄적인 SDK 및 표준 인터페이스를 갖춘 이 열 모듈을 사용하면 2차 개발을 위한 손쉬운 통합이 가능합니다.
열적외선 감지기 및 카메라 모듈 공급업체로서 당사는 수년간의 산업 응용 경험을 활용하여 독립적으로 개발된 핵심 적외선 감지기 기술을 통해 모든 산업 분야에 전문적이고 효율적인 솔루션을 제공합니다.
주요 특징
최고의 SWaP-C 최적화를 갖춘 초소형 모듈
- 웨이퍼 레벨 패키지 감지기 + 웨이퍼 레벨 광학 장치 + 미세 전자기 밸브 셔터
- 가장 작은 적외선 열 모듈로 최대 비용 효율성으로 최소한의 열화상 기능을 구현합니다.
- 소형 크기, 경량, 저전력 소비로 소형 장치에 통합하기에 적합
입증된 성능과 신속한 대응
- 9mW에 불과한 초저전력 설계
- 25Hz의 프레임 속도로 부드러운 이미징
유연하고 친환경적입니다.
- 다양한 임베디드 플랫폼과 호환되는 SPI 이미지 인터페이스 지원
- RoHS 2.0 환경 표준 준수
제품 사양
| 모델 | 티모112 |
|---|---|
| 해결 | 120×90 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8~14μm |
| 초점 모드 | 초점이 맞지 않음 |
| 렌즈(HFOV/FL) | 50°/1.6mm |
| 무게 | 1.8g |
| 크기(FPC 제외) | 12.6mm×12.6mm×8.8mm |
| 핀 수 | 40핀 |
| 출력 데이터 | 14비트 원시 |
| 프레임 속도 | 25Hz |
| 온도 측정 | |
| 온도 측정 범위 | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| 온도 측정 정확도 | ±2℃ / ±2% 중 큰 값 |
| 환경 적응성 및 인증 | |
| 작동 온도 | -20℃~+60℃ |
| 습기 | 5%~85% |
| 보관 온도 | -45℃~+85℃ |
| 인증 | RoHS 2.0 / 도달 |
산업용 애플리케이션
TIMO112 열화상 모듈은 스마트 보안, AloT, 야간 관찰, 계측기 및 미터, 머신 비전 등과 같은 애플리케이션에 사용할 수 있습니다.
표준화된 서비스
- 완전한 문서:원활한 구현을 위한 제품 매뉴얼, 설정 가이드, 선택 참조 자료
- 개발 및 테스트 지원:샘플 통합 테스트, 성능 평가 및 매개변수 검증
- 고급 개발자 툴킷:심층 통합을 위한 SDK, API, 알고리즘 및 디버깅 도구
- 원격 기술 지원:중요한 문제에 대한 빠른 응답과 적시 해결을 통한 연중무휴 지원
- 보증:최적의 성능을 복원하기 위한 순정 부품 및 엄격한 공정 준수
자주 묻는 질문
적외선 열화상이란 무엇입니까?
자연계에서 절대온도 0도(-273℃) 이상의 모든 물체는 적외선을 방출합니다. 적외선 카메라 감지기를 사용하여 대상과 배경 사이의 적외선 복사 온도 차이를 측정하여 다양한 적외선 이미지(열 이미지)가 생성됩니다.
적외선 감지기는 어떻게 작동하나요?
대상에서 방출되는 적외선은 열 감지기의 감지 범위에 들어갑니다. 적외선 감지기는 다양한 강도의 방사선 신호를 해당 전기 신호로 변환한 후 증폭 및 처리하여 가시적 적외선 이미지를 형성합니다.
냉각형 적외선 감지기의 장점은 무엇입니까?
냉각식 적외선 초점면 감지기는 감지기 듀어 쿨러(DDC)가 제공하는 저온에서 작동합니다. 이 센서는 비냉각식 감지기에 비해 미묘한 온도 차이를 구별하는 데 더 높은 감도를 제공하므로 10km가 넘는 거리에 있는 물체를 감지, 식별 및 인식할 수 있습니다. 그러나 복잡한 구조로 인해 비냉각식 감지기에 비해 비용이 더 높습니다.
