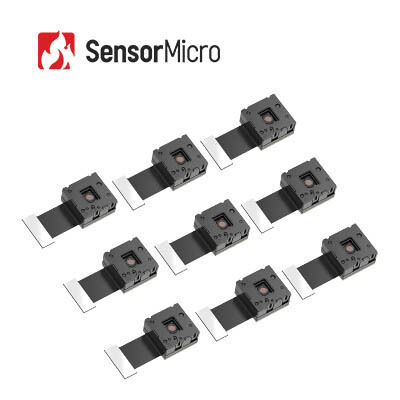

TIMO 작은 크기의 냉각되지 않은 LWIR 열 영상 모듈 120x90 해상도 온도 측정
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 티모112 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 프레임 속도 | 25Hz | 픽셀 피치 | 12μm |
|---|---|---|---|
| 온도 범위 | -20℃~550℃ | 해결 | 120x90 |
| 무게 (g) | 1.8 | 렌즈(HFOV/FL) | 50°/1.6mm |
| 강조하다 | LC260 발열 감지 카메라 코어,256x192 발열 감지 카메라 코어,IP54 발열 감지 카메라 코어 |
||
제품 설명
TIMO 초소형 비냉각식 LWIR 열 화상 모듈 120x90/12μm
TIMO112 온도 측정용 비냉각식 120x90/12μm 열화상 카메라 모듈
소형 크기 TIMO112 적외선 모듈은 웨이퍼 레벨 패키징 120x90/12μm 비냉각식 적외선 감지기를 통합합니다.
TIMO112 적외선 모듈의 온도 측정 범위는 -20℃~550℃이고 정확도는 ±2℃ / ±2%입니다.
선도적인 적외선 감지기 및 열화상 모듈 공급업체로서 당사는 고객에게 성숙하고 안정적인 다양한 적외선 열화상 솔루션을 제공해 왔습니다. 당사의 제품은 터미널 제품에 쉽게 통합되어 고객 비용을 크게 절감합니다.
주요 특징
- 웨이퍼 레벨 패키지 감지기 + 웨이퍼 레벨 광학 장치 + 미세 전자기 밸브 셔터
- 가장 작은 적외선 열 모듈로 최대 비용 효율성으로 최소한의 열화상 기능을 구현합니다.
- 소형 크기, 경량, 저전력 소비로 소형 장치에 통합하기에 적합
- 9mW에 불과한 초저전력 설계
- 25Hz의 프레임 속도로 부드러운 이미징
- 다양한 임베디드 플랫폼과 호환되는 SPI 이미지 인터페이스 지원
- RoHS 2.0 환경 표준 준수
최고의 SWaP-C 최적화를 갖춘 초소형 모듈
입증된 성능과 신속한 대응
유연하고 친환경적입니다.
제품 사양
| 모델 | 티모112 |
|---|---|
| 해결 | 120*90 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8~14μm |
| 초점 모드 | 초점이 맞지 않음 |
| 렌즈(HFOV/FL) | 50°/1.6mm |
| 무게 | 1.8g |
| 크기(FPC 제외) | 12.6mm*12.6mm*8.8mm |
| 핀 수 | 40핀 |
| 출력 데이터 | 14비트 원시 |
| 프레임 속도 | 25Hz |
| 온도 측정 범위 | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| 온도 측정 정확도 | ±2℃ / ±2% 중 큰 값 |
| 작동 온도 | -20℃~+60℃ |
| 습기 | 5%~85% |
| 보관 온도 | -45℃~+85℃ |
| 인증 | RoHS 2.0 / 도달 |
산업용 애플리케이션
TIMO112 적외선 카메라 모듈은 스마트 홈, AIoT, 계측기 및 측정기, 지능형 보안, 야간 관찰과 같은 애플리케이션에 사용할 수 있습니다.
맞춤형 서비스
제품 맞춤화: 산업별 요구 사항을 충족하도록 구성을 조정하고 알고리즘을 조정합니다.
현장 기술 지원 및 교육: 핵심 고객에게 실습 시스템 설정 및 운영 교육을 제공합니다.
신제품 및 시장을 위한 공동 혁신: 고객과 협력하여 혁신적인 적외선 애플리케이션 솔루션을 공동 개발합니다.
자주 묻는 질문
1. 비냉각식 초점면 배열 마이크로볼로미터는 어떻게 작동합니까?
비냉각식 적외선 감지기는 적외선 방사 열 효과의 원리를 이용하여 적외선 흡수 물질을 사용하여 적외선 복사 에너지를 열 에너지로 변환하여 민감한 물질의 온도를 높입니다. 그런 다음 민감한 재료의 특정 물리적 매개 변수가 그에 따라 변경되고 물체 감지를 실현하도록 설계된 특정 변환 메커니즘을 통해 전기 신호 또는 가시 광선 신호로 변환됩니다.
2. 비냉각식 복스 마이크로볼로미터의 장점은 무엇입니까?
비냉각식 적외선 초점면 검출기는 IDCA(Integrated Dewar Cooler Assembly) 장치가 필요하지 않으며 실온에서 작동할 수 있습니다. 빠른 시작, 낮은 전력 소비, 작은 크기, 가벼운 무게, 긴 수명 및 저렴한 비용이라는 장점이 있습니다. 비냉각식 적외선 초점면 감지기의 감도는 냉각식 적외선 감지기만큼 좋지는 않지만 수년간의 개발을 통해 비용 대비 성능이 냉각식 감지기보다 확실히 우수하여 더 넓은 적용 가능성을 가지고 있습니다.
