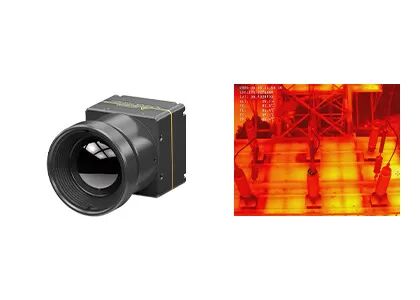

전기 동력 점검을 위한 드론 적외선 카메라 모듈
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | COIN612R |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 / 12μm | 일반적인 NETD | 40mK 이하 |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 크기 | 21x22.3x15.6(9.1mm 렌즈 포함) |
| 온도 범위 | (주문형인) -20C~+550C | 온도 정확도 | ±3°C 또는 ±3% |
| 강조하다 | ITL612R 드론 적외선 카메라,드론 적외선 카메라 모듈 |
||
제품 설명
COIN612R 드론 열 카메라
COIN612R 640x512 / 12μm 무인기 열 카메라
제품 설명
COIN612R는 드론용 방사선 열 카메라로 산업 검사, 기술 진단, 예측 유지 보수 등에 널리 사용될 수 있습니다.그것은 8에서 14μm의 스펙트럼 범위의 냉각되지 않은 LWIR 적외선 카메라입니다..
COIN612R 적외선 카메라 코어는 640x512 / 12μm 웨이퍼 레벨 패키지 (WLP) 적외선 열 탐지기를 통합합니다. 선명하고 선명한 이미지 프레젠테이션, 컴팩트 크기와 저렴한 비용으로 특징입니다.이 열 카메라 모듈은 또한 산업 온도 측정을 위해 -20 °C ~ 550 °C에서 측정 범위의 선택적 온도 기능이 있습니다..
주요 특징
- 미니 사이즈: 21x22.3x15.6 (9.1mm 렌즈)
- 가벼운 무게
- 전형적인 NETD ≤40mk
- 고품질 이미지
- 낮은 전력 소비
- 급속한 발전과 통합
제품 사양
| 모델 | 코인612/R |
| IR 탐지기의 성능 | |
| 민감한 자료 | 바나디움 산화물 |
| 결의 | 640×512 |
| 픽셀 피치 | 12μm |
| 스펙트럼 범위 | 8μm ~ 14μm |
| 전형적인 NETD | ≤ 40mK |
| 이미지 처리 | |
| 프레임 속도 | 25Hz/30Hz |
| 시작 시간 | 5s |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV/BT656 |
| 이미지 알고리즘 | 비일관성 교정 (NUC) 3차원 소음 감축 (3DNR) 2차원 소음 감축 (DNS) 동적 범위 압축 (DRC) 가장자리 강화 (EE) |
| 디지털 줌 | 1~8X 연속 줌, 단계 크기 1/8 (YUV 출력) |
| 이미지 표시 | 블랙 핫/화이트 핫/위조 컬러 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 사양 | |
| 표준 외부 인터페이스 | 50Pin_HRS: DF40C-50DP-0.4V ((51), (HRS, 남성) |
| USB 확장판 | C형 |
| 통신 인터페이스 | TTL-232/USB20 |
| 디지털 비디오 인터페이스 | CMOS8/CMOS16/LVDS/USB20 |
| 공급 전압 | 4~5.5V |
| 일반적인 전력 소비 | 0.9W |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~150°C, 0°C~550°C (지원 확장 및 사용자 정의) |
| 온도 측정 정확성 | ±3°C 또는 ±3% 이상 |
| 지역 온도 측정 | 출력 지역 온도의 최대, 최소 및 평균 값 지원 |
| SDK | 윈도우/리눅스/ARM; 비디오 스트림 분석 및 회색에서 온도로 변환을 달성 |
| 신체적 특성 | |
| 크기 (mm) | 25.4×25.4×27.4 (9.1mm 렌즈) 25.4×25.4×39.5 (13mm 렌즈) 25.4×25.4×38.3 (19mm 렌즈) |
| 무게 | 27g±2g (9.1mm 렌즈) 40g±2g (13mm 렌즈) 41g±2g (19mm 렌즈) |
| 환경적 적응력 | |
| 작동 온도 | -40°C ~ +70°C |
| 저장 온도 | -45°C ~ +85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 무작위 진동 5.35gms, 3 축 |
| 충격 | 반 시노스 파동, 40g/11ms, 3 축 6 방향 |
| 인증서 | ROHS2.0/REACH |
| 광학 | |
| 선택용 렌즈 | 고정 초점 아테르마: 9.1mm/13mm/19mm |
| 보호 수준 | IP67 등급 (전면) |
산업용 용도
UAV용 COIN612R 열 카메라는 전기 전력 검사, 태양광 검사, 환경 보호 탐지, 과학 연구, 항공 사진,경찰 조사, 재난 구호 및 구조, 산불 예방, 도시 안전 등
우리 의 장점
다양한 통합 요구 사항을 충족시키기 위해 적외선 감지기, 카메라 코어 및 모듈을 포함한 다양한 제품 형식.
풍부한 제품 다양성
다중 배열 해상도, 픽셀 크기, 파동 대역 및 렌즈 옵션 조합은 다양한 응용 프로그램에 더 많은 유연성을 제공합니다.
탁월 한 성능
맑은 영상, 컴팩트한 크기, 낮은 전력 소비, 높은 감수성, 높은 신뢰성
쉽게 통합
여러 인터페이스 옵션은 통합을 간단하게하고 여러 응용 분야에 걸쳐 빠른 개발을 가능하게합니다.
자주 묻는 질문
1적외선 열영상이란 무엇인가요?
자연에서는 절대 영하 (-273 °C) 이상의 온도가 있는 모든 물체는 적외선 광선을 방출할 수 있다.적외선 카메라 검출기를 사용하여 목표물과 배경 사이의 적외선 방사선 온도 차이를 측정합니다., 당신은 다른 적외선 이미지를 얻을 수 있습니다.
2적외선 탐지기가 어떻게 작동할까요?
타겟에서 방출되는 적외선 방사선은 열 감지기의 감지 범위에 들어갑니다.적외선 탐지기가 다른 강도의 방사선 신호를 대응하는 전기 신호로 변환합니다., 그리고 증폭과 비디오 처리를 통해 맨눈으로 관찰할 수 있는 적외선 이미지를 형성합니다.
3냉각 된 적외선 탐지기의 장점은 무엇입니까?
냉각된 적외선 초점 평면 탐지기는 탐지기 dewar cooler (ddc) 에 의해 제공되는 낮은 온도에서 작동합니다.그것은 높은 감수성을 가지고 있으며 냉각되지 않은 적외선 탐지보다 더 미묘한 온도 차이를 구별 할 수 있습니다10킬로미터 이상의 거리에 있는 물체를 감지하고 식별하고 인식할 수 있습니다.냉각 탐지기의 구조는 냉각되지 않은 탐지기에 비해 상대적으로 높은 비용을 초래하는 매우 복잡합니다..
