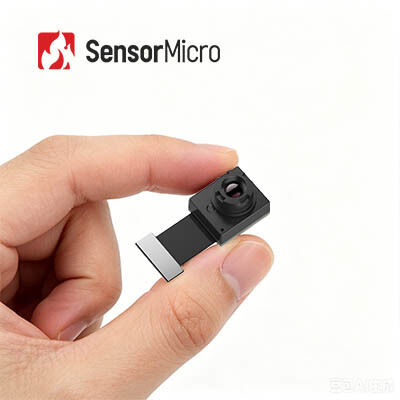

경비 보안용 256x192 / 12μm의 냉각되지 않은 LWIR 열영상 카메라 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | TIMO212 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 256x192 | 온도 측정 범위 | -20℃~+550℃ |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| 보관 온도 | -45C~+85C | 프레임 속도 | ±2℃ / ±2% 중 큰 값 |
| 강조하다 | LWIR 미니 카메라 모듈,미니 카메라 모듈 256x192 |
||
제품 설명
감시 카메라용 비냉각식 LWIR 미니 열화상 카메라 모듈 256x192
제품개요
TIMO212 비냉각식 IR 이미징 모듈은 적외선 비접촉 온도 측정 기능을 갖춘 방사 측정 가능 열 카메라 코어입니다. 이 제품에는 8~14μm 범위의 장파 적외선(LWIR) 스펙트럼을 캡처하는 매우 작은 256*192/12μm 웨이퍼 레벨 패키지(WLP) 적외선 감지기가 통합되어 있습니다.
완전히 최적화된 SWaP-C(크기, 무게, 전력 및 비용)를 갖춘 TIMO256 열화상 카메라 모듈은 컴팩트한 크기, 낮은 전력 소비 및 경쟁력 있는 가격을 제공하므로 보안 및 모니터링 애플리케이션에서 광각 및 근거리 온도 측정이 필요한 열화상 보안 카메라에 통합하는 데 이상적입니다.
주요 특징
- 최고의 SWaP-C 최적화를 갖춘 초소형 모듈
- 웨이퍼 레벨 패키지 감지기 + 웨이퍼 레벨 광학 장치 + 미세 전자기 밸브 셔터
- 최대의 비용 효율성으로 기본 열화상을 가능하게 하는 가장 작은 적외선 열 모듈
- 소형 장치 통합에 이상적인 컴팩트한 크기, 경량 및 저전력 소비
- 유연한 광학 옵션, 정확한 온도 측정
- 다양한 응용 분야 요구 사항을 충족하는 광각 및 망원을 포함한 다양한 렌즈 옵션
- 최대 ±2°C의 정확도로 고정밀 온도 측정
- 지역 및 전체 프레임 온도 모니터링을 모두 지원합니다.
- 쉬운 통합, 빠른 개발
- 다양한 임베디드 플랫폼과 호환되는 DVP 이미지 인터페이스 지원
- RoHS 2.0 환경 표준 준수
제품 사양
| 모델 | TIMO212 |
|---|---|
| 해결 | 256*192 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8-14μm |
| 초점 모드 | 초점이 맞지 않음 |
| 렌즈(HFOV/FL) | 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| 무게(g) | 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8±0.4 |
| 크기(mm, FPC 제외) | 16*14*18 | 16*14*14.6 | 14*12*9.8 | 16*14*15.6 |
| 핀 수 | 40핀 |
| 출력 데이터 | 14비트 원시 |
| 프레임 속도 | 열화상 측정: 25Hz, 이미징: 50Hz |
| 온도 측정 범위 | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| 온도 측정 정확도 | ±2℃ / ±2% 중 큰 값 |
| 작동 온도 | -20℃~+60℃ |
| 습기 | 5%~85% |
| 보관 온도 | -45℃~+85℃ |
| 인증 | RoHS 2.0 / 도달 |
산업용 애플리케이션
- 스마트 보안
- AloT (AI + IoT)
- 야간 관찰
- 기기 및 미터
- 머신비전
우리의 장점
- 심층적인 기술 전문성:칩 설계, 웨이퍼 제조, 패키징, 테스트 및 시스템 통합 전반에 걸쳐 강력한 기능을 갖춘 적외선 센서 기술 연구, 개발 및 응용 분야에서 수년간의 경험을 보유하고 있습니다.
- 혁신에 중점:열화상 기술 혁신에 전념하여 보안, 산업 모니터링, 지능형 시스템 전반에 걸쳐 NETD, SWaP 및 작동 온도의 경계를 넓힙니다.
- 다양한 제품 포트폴리오:냉각식 및 비냉각식 모두를 포함하는 광범위한 적외선 감지 구성 요소는 다양한 산업 분야에 맞춤형 솔루션을 제공합니다.
- 엄격한 신뢰성 검증:생산 전반에 걸쳐 다양한 테스트 절차를 갖춘 강력한 품질 관리 시스템으로 장기적인 안정성과 신뢰성을 보장합니다.
- 전문 기술 지원:엔지니어링 팀은 고객과 긴밀히 협력하여 시스템 통합을 가속화하고 효율성을 개선하며 출시 시간을 단축합니다.
자주 묻는 질문
1. 보안 및 모니터링 분야에서 열화상 기술의 장점은 무엇입니까?
- 수십 킬로미터의 더 넓은 시야와 야간 투시 거리
- 숨은 화재를 사전에 감지하고 이상열에 따른 화재위험을 조기에 파악
- 추가 광원 없이 대상으로부터 수동 적외선 방사를 수신합니다.
- 연기, 연무, 비와 눈, 눈부심, 강한 빛 등 열악한 환경에서도 정상적으로 작동합니다.
- 열 분포를 통해 사람이나 동물을 정확하게 구별하고, 숲과 기타 복잡한 환경에서 위장을 감지하고, 오경보율을 줄입니다.
