640x512 15μm 냉각 적외선 감지기 통합
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 640x512/15μm | NETD | ≤17mK |
|---|---|---|---|
| 스펙트럼 범위 | 3.7~4.8μm | 크기 | 147x58.5x71mm |
| 하이 라이트 | 15μm 냉각 적외선 감지기,17mK 냉각 적외선 감지기 |
||
제품 설명

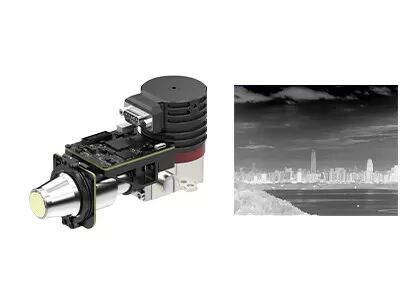

냉각식 광고 모듈 GAVIN615A
640x512 / 15μm RS058 MCT MWIR 냉각 적외선 감지기 통합을 위한 가속기
제품 설명
EYAS 시리즈 냉각식 AD 모듈에는 냉각식 IR 감지기의 아날로그 신호를 디지털 비디오 스트림 출력으로 변환하는 전치 증폭기 기능이 있습니다.다른 해상도 형식과 다른 파장 대역으로 사용할 수 있습니다.EYAS615A는 640x512@15μm MWIR 냉각 감지기와 RS058 극저온 냉각기가 통합된 EYAS 제품군의 구성원입니다.
EYAS615A AD 모듈은 최대 120Hz의 프레임 속도, 스냅샷, ITR/IWR, 창, 블루밍 방지 작업 모드를 제공합니다.EYAS615A와 함께 제공되는 근접 보드는 OEM 고객이 GST 적외선 감지기에 대한 빠른 승인 테스트를 수행하고, 빠른 2차 개발을 시작하고, 냉각된 적외선 감지기를 기반으로 모듈 및 완성 제품의 개발 기간을 단축할 수 있는 가속기를 제공합니다.
주요 특징
- 개발 및 통합 용이
- Cameralink 인터페이스 출력 16비트 원시 데이터, 직렬 포트 제어
- 일체형 구조, 디텍터와 치수 일치
- 5V 단일 전원
- 고속 이동 표적 포착 가능
제품 상세 사항
| 모델 | EYAS615A |
| IR 감지기 성능 | |
| 해결 | 640x512 |
| 픽셀 피치 | 15μm |
| 냉동기 | RS058 |
| 스펙트럼 범위 | 3.7μm~4.8μm MW |
| 냉각 시간(25°C) | ≤6분 |
| 최적의 NETD(20°C) | ≤17mK |
| 작업 모드 | |
| 프레임 속도 | 조정가능한 1~120Hz |
| 작업 모드 | 스냅 사진;ITR/IWR 통합 모드;윈도우 모드;안티 블루밍 |
| 전기 사양 | |
| 표준 외부 인터페이스 | QSH 60핀 |
| 디지털 비디오 | Cameralink: 16비트 원시 데이터 출력 |
| 외부 동기화 | CC1: INT/프레임 외부 동기화CC2: MC 외부 동기화 |
| 의사 소통 | Cameralink 직렬 포트: TFG+/-, TC+/-;9600bps |
| 전원 공급 장치 | 1 채널 이미징 패널: 5V 1채널 저온 냉각기: 24V |
| 안정적인 전력 소비 | 7W |
| 치수(mm) | 147×58.5×71 |
| 무게 | ≤680g |
| 작동 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량 탑재 고속 운송 충격: 반 사인파, 40g 11ms, 3축 6방향 각 3회 |
산업 응용
EYAS615A 열화상 모듈은 Remote Monitoring System, Flight Vision Enhancement System, Multi-sensor Payload 등 많은 분야에서 널리 사용되고 있습니다.
명예 및 인증서
자주 묻는 질문
1. 적외선 열화상이란 무엇입니까?
적외선 열화상은 적외선과 열에너지를 이용하여 물체에 대한 정보를 수집하는 일종의 방법입니다.대상 표면의 온도 분포에 따라 비가시적외선을 가시적외선 열화상으로 변환합니다.다른 물체와 같은 물체의 다른 부분이라도 복사 능력과 적외선 반사 강도가 다릅니다.
2. 적외선 이미징은 무엇에 사용할 수 있습니까?
- 야간 투시경
- 수색 및 구조
- 비파괴 검사
-감염병 유행 예방
-열화상
- 보안 및 모니터링
-소방
…
3. 열화상 모듈이란?
열화상 모듈은 일반적으로 적외선 감지기, 적외선 렌즈 및 소프트웨어 및 알고리즘이 내장된 하드웨어 전자 장치로 구성됩니다.열화상 장치의 최소 단위입니다.
