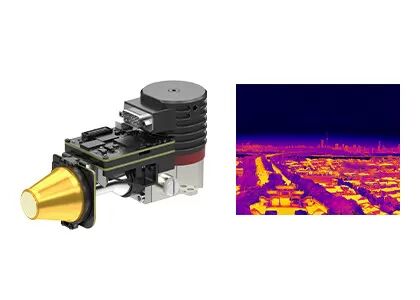

장거리 탐지를 위한 MCT MWIR 고해상 열 사진기 단위 1280x1024/12μm
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | EYAS1212 |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 픽셀 피치 | 12μm |
|---|---|---|---|
| NETD | 20mK 이하 | 스펙트럼 범위 | 3.7~4.8μmMW |
| 크기 | 149x58.5x71mm | 프레임 속도 | 1~100Hz 조정 가능 |
| 강조하다 | MWIR 고해상도 열화상 카메라 모듈,1280x1024 고해상도 열화상 카메라 모듈 |
||
제품 설명
고해상도 1280x1024 / 12μm MCT MWIR 냉각 적외선 모듈
제품 설명
EYAS1212는 1280x1024 형식 12μm 피치 IR FPA를 기반으로 한 고해상도 아날로그 디지털 냉각 적외선 모듈입니다.
이 AD 모듈은 FPA 타이밍을 제공하는 근접 보드와 민감한 전원 공급원을 포함합니다.카메라 링크 인터페이스는 16비트 원료 데이터를 출력합니다. 이는 탐지기의 시스템과의 통합을 매우 단순화합니다..
따라서 EYAS1212 AD 모듈은 OEM 고객이 1280x1024/12μm 냉각 적외선 탐지기에 빠른 수용 테스트를 수행하는 것을 용이하게합니다.냉각 적외선 모듈 또는 냉각 적외선 열 카메라 또는 냉각 적외선 검출기를 기반으로 한 시스템의 급속한 2차 개발을 시작하고 개발 기간을 단축합니다..
주요 특징
- 쉽게 개발 & 통합
- 카메라링크 인터페이스 16비트 출력 원료 데이터, 일련 포트 제어
- 통합 구조, 크기는 검출기와 일치합니다
- 5V 단일 공급
- 고속 이동 목표물을 포착 할 수 있습니다.
제품 사양
| 모델 | EYAS1212 |
| IR 탐지기의 성능 | |
| 결의 | 1280x1024 |
| 픽셀 피치 | 12μm |
| 냉각기 | RS058F |
| 스펙트럼 범위 | 30.7μm~4.8μm MW |
| 냉각 시간 (25°C) | ≤6분 |
| 최적의 NETD (20°C) | ≤ 20mK |
| 작업 모드 | |
| 프레임 속도 | 1~100Hz 조절 가능 |
| 작업 모드 | 스냅샷; ITR/IWR 통합 모드; 윈도우 모드; 피는 방지 |
| 전기 사양 | |
| 표준 외부 인터페이스 | QSH 60pin |
| 디지털 비디오 | 카메라 링크: 16비트 출력 원료 데이터 |
| 외계 동기화 | CC1: INT/Frame 외계 동기화; CC2: MC 외계 동기화 |
| 의사소통 | 카메라링크 시리즈 포트: TFG+/-, TC+/-; 9600bps |
| 전원 공급 | 1 채널 이미지 패널: 5V 1 채널 크리오쿨러: 24V |
| 안정적인 전력 소비 | 9W |
| 크기 (mm) | 149×58.5×71 |
| 무게 | ≤680g |
| 작업 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량에 장착된 고속 운송 충격: 반 시노 파동, 40g 11 ms, 3 축 6 방향 각각 3 번 |
산업용 용도
EYAS1212 열영상 모듈은 원격 모니터링 시스템, 비행 비전 강화 시스템, 멀티 센서 페이로드 등 많은 분야에서 널리 사용됩니다.
우리 에 관한 것
사용자 요구에 따라 움직인 SensorMicro는 적외선 제품과 응용 솔루션의 심도 있는 개발과 지속적인 개선에 최선을 다하고 있습니다.우리는 고품질의 하드웨어 제품을 제공할 뿐만 아니라 전문적인 응용 경험을 공유, 다양한 산업의 고유 한 요구 사항에 맞춘 맞춤형 솔루션을 제공합니다. 우리의 글로벌 서비스 네트워크는 적시에 기술 지원 및 판매 후 서비스를 보장합니다.전 세계 고객들에게 신뢰받는 파트너가 되었습니다..
자주 묻는 질문
1적외선 열영상이란 무엇인가요?
적외선 열영상은 적외선 방사선과 열 에너지를 이용하여 물체에 대한 정보를 수집하는 방법의 일종이다.그것은 목표 표면의 온도 분포와 가시 적외선 열 이미지를 보이지 않는 적외선 방사선을 변환서로 다른 물체나 같은 물체의 다른 부분도 다른 방사능 능력과 적외선 반사 강도를 가지고 있습니다.
2적외선 영상 촬영은 어떤 용도로 사용될 수 있습니까?
-밤의 시력
- 검색 및 구출
- 파괴적이지 않은 테스트
- 전염병 예방
- 온도 촬영
- 보안 및 모니터링
- 소방관
...
3열영상 모듈이란 무엇인가요?
열영상 모듈은 일반적으로 적외선 탐지기, 적외선 렌즈 및 소프트웨어와 알고리즘이 내장된 하드웨어 전자 장치로 구성됩니다. 열영상 장치의 최소 단위입니다.
