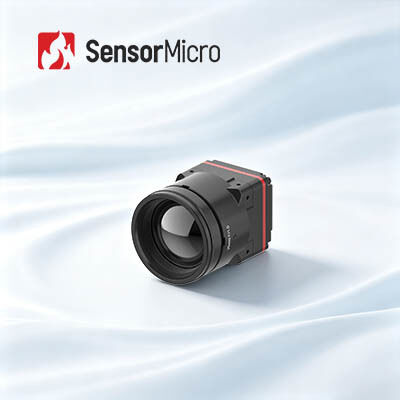

냉각되지 않은 1280x1024 해상도 8μm 픽셀 크기 LWIR 열영상 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL1208 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 유형 | 비냉각식 카메라 모듈 | 공급 전압 | 4.5-5.5V |
|---|---|---|---|
| 해결 | 1280x1024/8μm | 고감도 | NETD≤30mK |
| 디지털 프레임 속도 | 25/30Hz | 중간 파장 | 8μm ~ 14μm |
| 강조하다 | RS058 Mwir 열화상 카메라,640x512 Mwir 열화상 카메라 |
||
제품 설명
비냉각 메가픽셀 1280x1024 / 8μm LWIR 열화상 모듈
제품 개요
iTL1208 8μm 메가픽셀 적외선 카메라 코어는 다양한 열화상 장비에 사용되는 신뢰할 수 있는 부품입니다. 선도적인 8μm 메가픽셀 열 감지 설계를 특징으로 하며, 안정적인 1280×1024 고해상도 이미징과 뛰어난 SWaP 성능을 제공하여 기존 고해상도 열 코어의 크고 무거우며 전력 소비가 많은 단점을 해결합니다.
비용 효율적인 게르마늄 프리 칼코게나이드 광학 기술과 표준 MIPI CSI 산업 인터페이스를 채택하여 표준화된 시스템 도킹 및 유연한 렌즈 매칭을 지원합니다. 휴대용 열화상 카메라, 모바일 감지 장비 및 휴대용 열 모니터링 장치의 대량 통합에 적합합니다. 엄격한 품질 관리와 저전력 안정적인 작동으로 산업용 열화상 시스템을 위한 비용 효율적인 업그레이드 솔루션입니다.
주요 특징
- 8μm 메가픽셀 혁신: 세계 최초의 8μm 메가픽셀 열화상 카메라 코어로, ApexCore 1280×1024/8μm 슈퍼 적외선 검출기를 탑재하여 고해상도와 초소형 통합을 균형 있게 제공합니다.
- SWaP 성능의 선두 주자: 크기는 22.6×22.6×34.5mm에 불과하고, 무게는 35.7±2g(12mm 렌즈 포함)이며, 전력 소비는 1W에 불과하여 메가픽셀 열화상의 크기 제약을 극복합니다.
- 게르마늄 프리 광학, 빠른 통합: 다양한 애플리케이션 요구 사항을 충족하는 여러 렌즈 옵션과 함께 게르마늄 프리 칼코게나이드 광학을 제공합니다. MIPI CSI 이미지 출력 인터페이스는 RAW 및 YUV 데이터 출력을 지원하여 시스템 통합을 간소화합니다.
제품 사양
| 모델 | iTL1208 |
|---|---|
| 적외선 검출기 지표 |
민감 재료: VOx 해상도: 1280×1024 픽셀 크기: 8μm 스펙트럼 응답: 8μm ~ 14μm 일반적인 NETD: ≤30mK |
| 이미지 처리 |
디지털 프레임 속도: 25/30Hz 시작 시간: ≤6초 디지털 비디오: RAW/YUV 이미지 알고리즘: NUC/3DNR/DNS/DRC/EE 이미지 표시: 10가지 유형(백색 열/용암/철 빨강/뜨거운 철/의료/북극/무지개 1/무지개 2/틴트/흑색 열) |
| PC 소프트웨어 | 모듈 제어 및 비디오 표시 |
| 전기 |
표준 외부 인터페이스: 34핀 커넥터 인터페이스: BP04SD-34-0065-R0 통신 인터페이스: TTL-232/I2C 디지털 비디오 인터페이스: MIPI-CSI 공급 전압: 4.5-5.5V 일반적인 전력 소비: 1W |
| 기계 |
크기(렌즈 포함): • 5mm 렌즈 포함: 22.6mm×22.6mm×50mm (렌즈 외부 직경 Φ37mm) • 10mm 렌즈 포함: 22.6mm×22.6mm×45.3mm (렌즈 외부 직경 Φ33mm) • 12mm 렌즈 포함: 22.6mm×22.6mm×34.5mm (렌즈 외부 직경 Φ26.6mm) • 17mm 렌즈 포함: 22.6mm×22.6mm×35.4mm (렌즈 외부 직경 Φ27mm) • 25mm 렌즈 포함: 22.6mm×22.6mm×44.2mm (렌즈 외부 직경 Φ33mm) • 35mm 렌즈 포함: 22.6mm×22.6mm×50.9mm (렌즈 외부 직경 Φ43.2mm) 무게(렌즈 포함): • 85.5±4.5g (5mm 렌즈 포함) • 70.5±3.6g (10mm 렌즈 포함) • 35.7±2g (12mm 렌즈 포함) • 40.7±2.1g (17mm 렌즈 포함) • 71.0±3.6g (25mm 렌즈 포함) • 110±5.5g (35mm 렌즈 포함) |
| 환경 적응성 |
작동 온도: -40℃~+70℃ 보관 온도: -45℃~+85℃ 습도: 5%~95%, 비응축성 진동: 5.35grms, 랜덤 진동, 3축 충격: 반 사인파, 40g/11ms, 충격 방향 3축, 6 방향 인증: ROHS2.0/REACH 광학 렌즈: 고정 초점 비열화: 5/10/12/17/25/35mm |
산업 응용 분야
iTL1208 적외선 카메라 모듈은 산불 진화, 전력 유지 보수, 태양광 검사, 보안 모니터링, 웨어러블 장치, 휴대용 장치 등 다양한 분야에서 널리 사용됩니다.
회사 소개
SensorMicro는 세계 최고의 적외선 검출기 제조업체 및 서비스 제공업체입니다. 전 세계 고객에게 고성능 비냉각 및 냉각 열화상 검출기를 제공하고 전문적인 응용 경험을 공유하고자 합니다.
SensorMicro는 다양한 형식과 파장의 고급 적외선 검출기, 카메라 코어 및 모듈을 제공합니다. 선명도, 감도 및 효율성을 위해 설계된 당사의 제품은 다양한 시스템에 원활하게 통합되어 산업 전반에 걸쳐 차세대 이미징 및 센싱 애플리케이션을 지원합니다.
SensorMicro 검출기는 열화상, 보안 및 감시, 개인 비전, 자동차 및 소비자 적외선 제품에 널리 사용되었습니다. SensorMicro의 대량 생산 능력은 기존 및 신흥 시장의 증가하는 수요를 충족할 수 있습니다.
자주 묻는 질문
적외선 열화상이란 무엇인가요?
적외선 열화상은 적외선 복사와 열 에너지를 사용하여 물체에 대한 정보를 수집하여 이미지를 형성하거나, 저시인성 환경에서도 물체의 온도 정보를 얻는 방법입니다.
적외선 열화상은 어떻게 작동하나요?
적외선 열화상 시스템은 적외선 기술을 이용한 수동 비접촉 감지 및 식별 시스템입니다. 적외선 복사를 통과할 수 있는 적외선 광학 시스템을 통해 장면의 적외선 복사를 초점면 배열 적외선 검출기에 집중시킵니다. 열 검출기는 다른 강도의 복사 신호를 해당 전기 신호로 변환한 다음, 증폭 및 비디오 처리를 통해 육안으로 관찰할 수 있는 적외선 이미지를 형성합니다.
