x타입 | 가스 누설 검지 | 스펙트럼 범위 | 3.2±0.1~3.5±0.1μm |
---|---|---|---|
사이즈 | 155x67x80mm | 중량 | ≤900g |
결의안 | 320x256 / 30μm | NETD | ≤15mK |
하이 라이트 | 320x256 열화상 카메라 코어,900g 냉각 Ir 카메라 모듈,냉각 Ir 열 카메라 코어 |

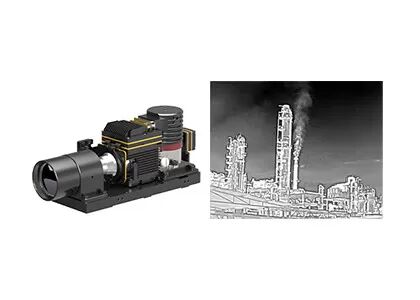

320x256 / 30μm은 VOCs 가스 누출 감지를 위한 55 밀리미터 렌즈로 적외선 카메라 모듈을 냉각시켰습니다
휘발성 유기 화합물 또는 VOC이 제품 또는 과정으로부터의 공기로 방사되는 가스입니다. 암을 유발하는 일부를 포함하여 일부는 그들 자신에 의해 해롭습니다. 게다가 그들은 공기에 있는 후에 다른 가스와 반응하고 다른 공기 오염 물질을 형성할 수 있습니다.
GAS330은 특별히 가스 누설 검지를 위해 설계된 냉각된 적외선열 이미징 모듈입니다. 320x256 / 30 um MCT가 육안에 의해 보일 수 없는 보이지 않는 VOC을 시각화하기 위해 MWIR 적외선 검출기를 냉각시켰고, 스펙트럼 파장 필터링 기술을 활용하는 것이 통합됩니다.
카메라 제조사들은 쉽게 그리고 효율적으로 이 모듈을 기반으로 그들의 가스 누출 검출 카메라를 설계할 수 있습니다.
세계적 센서기술은 적외선 검출기 센서와 OEM 열 카메라 핵심의 협력입니다. 우리는 10이지 적외선열 영상 산업의 경험 보다 더 가지고 있습니다. 우리는 고객들에게 전문적 응답을 제공하기 위해 전문적 판매 후 서비스 팀을 있습니다. 어떠한 질문이나 문제를 위해, 언제든지 우리에 연락하시오 그러면 우리는 당신이 응답하기 위한 처음에 있을 것입니다.
- 결의안 : 320x256
- 화소 피치 : 30 um
- NETD≤15mK, 고감도
- 스펙트럼 응답 : 3.2um±0.1um~3.5um±0.1um
- 다른 요구조건을 기반으로 주문형인 파장
- 쉽게 DVP/CameraLink 인터페이스와 통합합니다
모델 | GAS330 |
ir 디텍터 성능 | |
결의안 | 320x256 |
화소 피치 | 30μm |
크리오쿨러 | RS058 |
스펙트럼 범위 | 3.2μm±0.1μm~3.5μm±0.1μm MW |
냉각 시간 (20' C) | ≤8min |
NETD (20' C) | ≤15mK |
영상 처리 | |
프레임 속도 | 30Hz |
디밍 방식 | 혼합된 선 / 막대 그래프 / |
디지털 줌 | ×1/×2/×4 |
이미지 방향 | 수평적으로 / 수직적으로 /는 비스듬하게 튀깁니다 |
이미지 알고리즘 | NUC / AGC / IDE |
전기 규격서 | |
표준 외부인터페이스 | J30JZ 25 핀 |
아나로그 비디오 | PAL |
디지털 영상 | 16비트 미가공품 / YUV : 16비트 DVP / 카메라링크 출력 |
외부 동기 장치 | 프레임 외부 동기 장치 : RS422 수준 |
통신 | RS422, 115200bps |
전원 공급기 | 20~28VDC |
파워 안정화 소비 | 12W |
차원 (밀리미터) | 155×67×80 |
중량 | ≤900g |
작동 온도 | -40' C ~ +60' C |
진동 크기 | 진동 : GJB 차량 탑재식 고속도 수송 충격 : 하프-사인파, 각각 40g 11 부인 콤마 3 주축 6 방향 3 번 |
광학렌즈 | |
선택적인 렌즈 | 고정된 줌 : 23 밀리미터 / F1.5 ; 55 mm/F1.5 |
GAS330 가스 누출 감지 열 이미징 카메라는 보이지 않는 VOC (휘발성 유기 화합물)과 다음과 같은 감지 가스 누출을 바이시우얼라이즈링 사용됩니다 : 메탄, 에탄, 프로판, 부탄, 펜탄, 헥산, 헵탄, 옥탄, 에틸렌, 프로필렌, 이소프렌, 메탄올, 에탄올, 부타논, 벤젠, 톨루엔, 크실렌, 에틸벤젠 기타 등등.
1. NETD가 무엇입니까?
NETD는 소음 등가 온도차를 언급합니다. 그것은 얼마나 잘 열 이미징 검출기가 이미지에서 열 복사의 초소형 차이를 구별할 수 있는지 대책입니다. NETD는 일반적으로 밀리켈빈 (mK)에서 나타내지고 있습니다. 보통 NETD가 그림으로 나타낸 로우어는 있습니다, 더 높게 열 감응성이 나타냅니다.
2. 오기 (광학 가스 이미지화)이 무엇입니까?
메탄과 많은 다른 유기가스를 포함하여 광학 가스 이미지화는 가스를 시각화하기 위해 열 적외선 카메라를 사용하는 방법입니다. 가스 누출을 위한 열 카메라는 비파괴 시험을 수행하고 검사자들의 안전을 보호할 수 있는 빠르게 작용하는 가스 누출 검출 장치입니다.
3. 귀하의 어플리케이션을 위한 적외선 검출기 / 열 모듈 위의 주요 고려 사항이 무엇입니까?
---검출기 해상
---화소 크기
---NETD
---화질
---렌즈 선택
---소비 전력
---크기와 무게
---기계적인 것 전기 인터페이스
---예산
