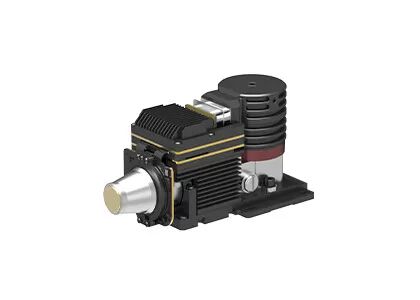

GAVIN330 MWIR 냉각 열 영상 모듈 높은 신뢰성 320x256/30μm
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 개빈330 |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 320x256 / 30μm | 재료 | MCT |
|---|---|---|---|
| NETD | 10mK 이하 | 스펙트럼 범위 | 3.7~4.8μm(MW) |
| 크기 | 150×67×80mm | 무게 | ≤900g |
| 강조하다 | MWIR 냉각 열화상 카메라,GAVIN330 냉각 열화상 카메라,320x256 열화상 카메라 모듈 |
||
제품 설명
GAVIN330 고 신뢰성 냉각 HgCdTe 320x256/30μm MWIR 열영상 모듈
제품 설명
GAVIN 시리즈는 SensorMicro에서 개발 한 표준 냉각 적외선 모듈입니다.다른 파동 대역과 또한 다른 연속 광 렌즈 옵션.
GAVIN330 열영상 모듈은 320x256 / 30μm MWIR 냉각 탐지기와 RS058 냉각기를 가진 GAVIN 시리즈 중 하나입니다. 3.7 ~ 4.8μm 스펙트럼 범위에서 작동합니다.산업 표준 카메라 링크 인터페이스, 적외선 카메라 또는 시스템 통합자는 GAVIN330 냉각 적외선 모듈을 기반으로 자신의 완전한 카메라를 쉽게 설계하거나 통합 할 수 있습니다.
우리는 적외선 열영상 산업에 새로운 비전을 열기 위해 최선을 다하고 있습니다. sales and marketing of thermal imaging detectors and infrared modules to provide our customers a variety of infrared thermal imaging solutions which shorten secondary development time and greatly reduce the cost for customers.
주요 특징
- 고품질 열영상
- 높은 감수성, NETD≤10mK
- 장거리 탐지
- 시스템에 쉽게 통합
- DVP/카메라링크 인터페이스, RAW/YUV 이미지 출력
- 다양한 연속 광학 확대 렌즈가 있습니다.
제품 사양
| 모델 | GAVIN330 |
| IR 탐지기의 성능 | |
| 결의 | 320x256 |
| 픽셀 피치 | 30μm |
| 냉각기 | RS058 |
| 스펙트럼 범위 | 30.7μm~4.8μm MW |
| 냉각 시간 ((20°C) | ≤7분 |
| NETD (20°C) | ≤ 10mK |
| 이미지 처리 | |
| 프레임 속도 | 50Hz/100Hz/200Hz |
| 디밍 모드 | 선형/ 히스토그램/ 혼합 |
| 디지털 줌 | ×1/×2/×4 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | J30JZ 25pin |
| 아날로그 비디오 | PAL |
| 디지털 비디오 | 16비트 RAW/YUV: 16비트 DVP/Cameralink 출력 |
| 외계 동기화 | 프레임 외부 동기화: RS422 레벨 |
| 의사소통 | RS422, 115200bps |
| 전원 공급 | 20~28VDC |
| 안정적인 전력 소비 | 12W |
| 크기 (mm) | 150×67×80 |
| 무게 | ≤ 900g |
| 작동 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량에 장착된 고속 운송 충격: 반 시노 파동, 40g 11 ms, 3 축 6 방향 각각 3 번 |
| 광학 렌즈 | |
| 선택용 렌즈 | 연속 줌 30~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
산업용 용도
GAVIN330 냉각 열 카메라 모듈은 원격 모니터링 시스템, 비행 비전 강화 시스템, 멀티 센서 페이로드 등 많은 분야에서 널리 사용됩니다.
우리 에 관한 것
우리의 비전: 감지의 경계를 확장하고 사람들이 주변 세계와 연결하는 방식을 변화시킵니다.
우리의 임무: 전 세계 산업을 변화시키기 위해 적외선 감지 기술의 힘을 활용하여 더 똑똑한 의사결정, 더 안전한 환경, 더 연결된 미래를 가능하게 합니다.
우리의 가치: 세계를 더 나은 곳으로 만드는 첨단 적외선 기술을 만드는 것.
자주 묻는 질문
1적외선 탐지기의 해상도를 어떻게 선택해야 할까요?
그것은 당신의 제품의 실제 필요와 응용에 달려 있습니다. 그리고 가격은 또한 고려해야 하는 요소입니다.당신은 낮은 해상도의 적외선 탐지기를 선택할 수 있습니다, 예를 들어 120x90, 256x192, 400x300. 원격 모니터링과 같은 특정 용도로 매우 명확한 이미지가 필요한 경우 1280x1024의 고해상도 적외선 검출기를 선택할 수 있습니다.
2열사진 촬영에 적합한 색을 어떻게 선택해야 할까요?
- 회색 흰색은 작은 온도 차이를 가진 목표물에 더 적합합니다
- 빨간색과 파란색은 문제점을 찾아야 할 장면에 더 적합합니다.
- 철색은 에너지 산업의 표준 색상 패러다임입니다.
참고: 어떤 팔레트를 선택하든, 열 온도는 전혀 변하지 않습니다.
3적외선 열 카메라 렌즈를 선택하는 방법?
- 표준 렌즈는 적절한 거리에서 정상적인 표적을 만날 수 있습니다.
- 텔레 렌즈의 경우, 그것은 상대적으로 작은 목표물을 위해 적합 하 고 먼 거리에서 볼 필요가
- 가까운 거리에서 물체를 더 자세히 보기 위해서는 광각 렌즈가 더 좋습니다.
- 맥로 렌즈는 칩 회로처럼 가까운 거리에서 매우 얇은 표적을 볼 수 있습니다.
