감시 카메라를 위한 비냉각 열 화상 진찰 단위 256x192/12μm
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iLC212 |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 256x192 | 전력 소비 | 700mW |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | 65mK 이하 | 프레임 속도 | 25Hz/30Hz |
| 강조하다 | 비냉각 열화상 모듈,열화상 모듈 256x192 |
||
제품 설명

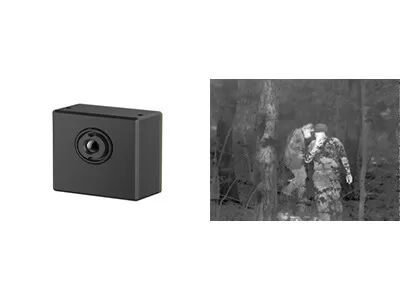

냉각되지 않은 256x192 / 12μm 보안 카메라용 열영상 모듈
제품 설명
저비용 열 카메라 코어의 대표로, iLC212 냉각되지 않은 IR 이미지 모듈은 작은 크기의 엄격한 요구 사항을 가진 고객에게 매우 적합합니다.가벼운 무게와 보안 및 모니터링 분야에서 매우 낮은 가격.
iLC212에는 특히 작은 크기의 256x192 / 12μm 웨이퍼 레벨 패키지 (WLP) 인프라 레드 탐지기가 포함되어 있으며 8 ~ 14μm의 장파 인프라 레드 (LWIR) 스펙트럼을 캡처합니다.
완전히 최적화된 SWaP-C 덕분에 iLC212 열카메라 모듈은 광각 모니터링과 근접 온도 측정 기능을 갖춘 보안 카메라에 통합될 수 있습니다.
주요 특징
- 완전히 최적화된 SWaP-C 애플리케이션
- 다양한 적외선 제품용
- 온도 영상 응용의 광범위한
- 낮은 전력 소비
제품 사양
| 모델 | iLC212 |
| IR 탐지기의 성능 | |
| 소재 | 냉각되지 않은 바나디움 산화물 |
| 결의 | 256x192 |
| 픽셀 크기 | 12μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| NETD | ≤ 65mK@F1.0@25°C@50Hz |
| 이미지 처리 | |
| 디지털 비디오 | RAW/YUV/BT656; USB2.0 비디오 전송 지원; 온도 측정 지원 파라미터 라인 |
| 디지털 프레임 레이트 | 25Hz/30Hz |
| 이미지 표시 | 검은색/백색/위조색 |
| 이미지 알고리즘 | 불일치 수정 (NUC) 3D 이미지 소음 감축 (3DNR) 2차원 소음 감축 (DNS) 동적 범위 압축 (DRC) EE 강화 |
| 시작 시간 | ≤3s |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~+150°C, 지원 온도 측정 범위 확장 및 사용자 정의 |
| 온도 측정 정확성 | ±3°C/±3% (더 큰 값을 선택) @23°C±5°C; 온도 측정 거리는 1.5m |
| 지역 온도 측정 | 모든 영역 온도 측정, 출력 영역 최대 값, 최소 값 및 평균 값을 지원 |
| SDK | 윈도우 / 리눅스 버전, 비디오 스트림 분석 및 회색으로 온도 변환을 달성 |
| 전기 인터페이스 | |
| 외부 인터페이스 | 30pin_HRS 커넥터 전력 입력 디지털 비디오 RS232-TTL/USB20 GPIO 등 |
| 의사소통 | RS232-TTL/USB20 |
| 확장 구성 요소 | VPC 이사회 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전력 시스템 | |
| 전원 공급 | DC 3.3V±0.1V |
| 전력 소비 | 정지 상태: 0.70W/3.3V @23±3°C |
| 물질적 재산 | |
| 커넥터 | 외부 연결 장치 모델: DF40C-30DP-0.4V (51), (HRS-남자) 짝짓기 커넥터 모델: DF40C (2.0)-30DS-0.4V (51), (HRS-여성) |
| 크기 | 21mm×21mm×12.8mm (3.2mm 렌즈를 포함) |
| 무게 | 8.9g±0.5g (3.2mm 렌즈 포함) |
| 환경적 적응력 | |
| 작동 온도 | -40°C+70°C |
| 저장 온도 | -45°C+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 충격 및 진동 저항 | 충격: 반 시노스 파동, 40g/11ms, 3 축, 6 방향 진동: 5.35gms, 3 축 |
| 인증 | ROHS2.0/REACH |
| 렌즈 | |
| 선택용 렌즈 | 3.2mm/F11, HFOV: 55.6±2.8°, 코팅: AR |
산업용 용도
iLC212 열영상 모듈은 보안 및 모니터링 분야에 적용되며 숨겨진 카메라, 디지털 카메라, 돔 카메라, 박스 카메라 등에 통합 할 수 있습니다.
우리 제품 라인
다양한 통합 요구 사항을 충족시키기 위해 적외선 감지기, 카메라 코어 및 모듈을 포함한 다양한 제품 형식.
풍부한 제품 다양성
다중 배열 해상도, 픽셀 크기, 파동 대역 및 렌즈 옵션 조합은 다양한 응용 프로그램에 더 많은 유연성을 제공합니다.
탁월 한 성능
맑은 영상, 컴팩트한 크기, 낮은 전력 소비, 높은 감수성, 높은 신뢰성
쉽게 통합
여러 인터페이스 옵션은 통합을 간단하게하고 여러 응용 분야에 걸쳐 빠른 개발을 가능하게합니다.
자주 묻는 질문
1적외선 탐지기의 해상도를 어떻게 선택해야 할까요?
그것은 당신의 제품의 실제 필요와 응용에 달려 있습니다. 그리고 가격은 또한 고려해야 하는 요소입니다.당신은 낮은 해상도의 적외선 탐지기를 선택할 수 있습니다, 예를 들어 120x90, 256x192, 400x300. 원격 모니터링과 같은 특정 용도로 매우 명확한 이미지가 필요한 경우 1280x1024의 고해상도 적외선 검출기를 선택할 수 있습니다.
2열사진 촬영에 적합한 색을 어떻게 선택해야 할까요?
- 회색 흰색은 작은 온도 차이를 가진 목표물에 더 적합합니다
- 빨간색과 파란색은 문제점을 찾아야 할 장면에 더 적합합니다.
- 철색은 에너지 산업의 표준 색상 패러다임입니다.
참고: 어떤 팔레트를 선택하든, 열 온도는 전혀 변하지 않습니다.
3적외선 열 카메라 렌즈를 선택하는 방법?
- 표준 렌즈는 적절한 거리에서 정상적인 표적을 만날 수 있습니다.
- 텔레 렌즈의 경우, 그것은 상대적으로 작은 목표물을 위해 적합 하 고 먼 거리에서 볼 필요가
- 가까운 거리에서 물체를 더 자세히 보기 위해서는 광각 렌즈가 더 좋습니다.
- 맥로 렌즈는 칩 회로처럼 가까운 거리에서 매우 얇은 표적을 볼 수 있습니다.
