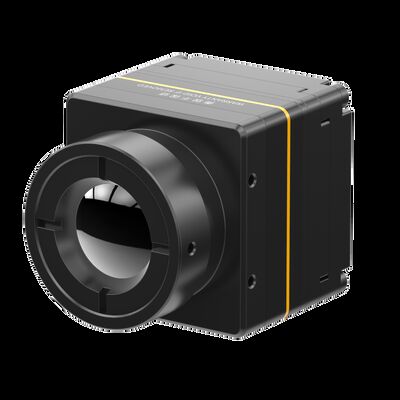

냉각되지 않은 FPA 열영상 카메라 코어 384x288/17μm 적외선 탐지기와 함께
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인417G3 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 디지털 프레임 속도 | 25/30/50Hz | 해결 | 384x288 /17μm |
|---|---|---|---|
| 디지털 비디오 | RAW/YUV422 | NETD | ≤30mK/F1.0/25℃ |
| 스펙트럼 범위 | 8~14μm | 아날로그 비디오 | PAL/NTSC |
| 강조하다 | 비냉각 FPA 열 이미징 카메라 핵심,400x300 열 이미징 카메라 핵심,400x300 적외선 검출기 열 카메라 핵심 |
||
제품 설명
384x288/17μm 적외선 감지기를 갖춘 비냉각식 FPA 열화상 카메라 코어
제품 설명
COIN417G2 비냉각식 적외선 모듈은 384x288/17μm WLP(웨이퍼 레벨 패키지) 적외선 이미징 감지기, 고성능 신호 처리 회로 및 이미지 처리 알고리즘을 통합합니다. 업그레이드된 ASCI 칩으로 적외선 코어 성능이 더욱 향상되었습니다. 또한 고급 이미지 처리 알고리즘을 사용하여 이미지 성능이 30% 향상됩니다.
COIN417G2 적외선 모듈은 선명하고 선명한 열화상 표현, 컴팩트한 크기 및 저렴한 비용이 특징입니다.
지금까지 우리는 통합업체에 성숙하고 안정적인 다양한 적외선 열화상 솔루션을 제공해 왔습니다. COIN 시리즈 열화상 공통 모듈을 더 많은 터미널 제품에 통합하는 것이 더 쉽고 통합업체의 비용을 크게 절감합니다.
COIN417G2 열 모듈은 산업용 비전, 보안 모니터링, 소방 및 구조, 실외, 머신 비전, ADAS 등에 사용됩니다.
주요 특징
포괄적인 기능, 비용 효율적인 디자인
• 고성능 웨이퍼 레벨 패키징 감지기를 사용하여 개발됨
• 고급 이미지 처리 알고리즘과 통합되어 이미지 품질 향상
뛰어난 성능, 뛰어난 이미징
• 일반적인 NETD≤30mK의 높은 감도
• 차세대 이미지 알고리즘으로 더욱 선명하고 선명한 열화상 이미지 제공
유연한 확장, 신속한 통합
• 다양한 응용 시나리오에 적합한 다양한 광학 렌즈 옵션 제공
• USB2.0/DVP/LVDS/BT.656 이미지 출력 인터페이스 지원
• 직렬 포트 제어를 통해 RAW/YUV 이미지 데이터 출력
제품 사양
| 모델 | 코인417G3 |
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 384×288 |
| 픽셀 크기 | 17μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | ≤30mK/F1.0/25℃ |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30/50Hz |
| 시작 시간 | 6초 |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV422 |
| 이미지 알고리즘 | 비균일성 보정(NUC) 3D 소음 감소(3DNR) 2D 소음 억제(DNS) 동적 범위 압축(DRC) 가장자리 향상(EE) |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | |
| 표준 외부 인터페이스 | 50핀: DF40C-50DP-0.4V(51), (HRS,남성) |
| 확장 보드 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 통신 인터페이스 | TTL-232/USB2.0 |
| 디지털 비디오 인터페이스 | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 0.65W |
| 기계 | |
|
베어 코어 크기(mm)
|
25.4mm×25.4mm×16.5mm
|
| 벌거벗은 핵심 무게(g) | 16.6±1 |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응축 |
| 진동 | 무작위 진동, 5.35grms, 3축 |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | |
| 광학렌즈 | 고정 초점 무열: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| 보호 수준 | IP67(전면렌즈) |
적외선 감지 분야의 신뢰할 수 있는 파트너
- 깊은 기술 전문성
적외선 센서 기술의 연구, 개발 및 적용 분야에서 다년간의 경험을 바탕으로 우리는 칩 설계, 웨이퍼 제조, 패키징 및 테스트는 물론 시스템 통합 전반에 걸쳐 강력한 역량을 구축했습니다. 당사의 탄탄한 기반을 통해 진화하는 시장 요구를 충족하는 혁신적이고 신뢰할 수 있는 제품을 지속적으로 제공할 수 있습니다. - 적외선 감지의 혁신과 실제 구현에 중점
우리는 열화상 분야의 기술적 혁신을 주도하고 NETD, SWaP 및 작동 온도의 한계를 지속적으로 확장하기 위해 최선을 다하고 있습니다. 당사의 제품은 보안, 산업 모니터링, 지능형 시스템 등의 응용 분야에서 지속적으로 선두를 달리고 있습니다. - 다양한 제품 포트폴리오
독립적인 R&D와 다양한 기술 경로를 바탕으로 당사는 냉각식 및 비냉각식 모두 포괄적인 범위의 적외선 감지 구성 요소를 제공하여 다양한 산업 분야에 맞춤형 솔루션을 제공합니다. - 엄격한 신뢰성 검증으로 품질 보증 보장
강력한 품질 관리 시스템의 지원을 받는 당사 제품은 생산 전반에 걸쳐 여러 테스트 절차를 거쳐 장기적인 안정성과 신뢰성을 보장합니다. - 전문 기술 지원 및 공동 개발 서비스
당사의 엔지니어링 팀은 고객의 R&D 및 제품 팀과 긴밀히 협력하여 시스템 통합을 가속화하고 효율성을 개선하며 출시 기간을 단축합니다. 귀하의 성공은 우리의 공동 사명입니다.
우리의 제품 라인
- 높은 감도와 우수한 성능
- 적외선 산업의 세계 최고의 기술
- 다양한 적외선 감지기 사용 가능
- 다양한 형식과 픽셀 크기의 비냉각식 및 냉각식 IR 감지기
- 빠른 납품을 보장하는 대량 생산
- 연간 최대 수백만 개의 검출기를 생산할 수 있는 3개의 생산 라인
자주 묻는 질문
1. 적외선 열화상 측정이란 무엇입니까?
열화상 촬영은 물체 표면 온도 감지를 기반으로 한 비침습적 진단 방법의 새롭고 효과적인 기술입니다. 물체에서 방출되는 적외선(IR) 복사는 온도 분포 맵 형태로 기록되고 시각화됩니다.
2. 적외선 열화상 측정은 어떤 용도로 사용할 수 있나요?
적외선 열화상은 주택 검사를 수행하고, 구조적 결함, 전기적 결함, 기계적 결함, 사람과 동물의 생리적 변화 등을 확인하는 데 사용할 수 있습니다.
3. 적외선 열화상 측정의 장점은 무엇입니까?
비파괴검사의 경우 검사가 간단하고 손상 없이 신속하게 대응할 수 있어 비용 절감, 업무 효율성 증대, 인력 및 장비 감가상각비 절감 효과가 있습니다.
의료용 열화상 촬영은 인체에 숨겨진 문제를 찾아내는 데 매우 효율적이며 방사선과 통증 없이 100% 안전하므로 조기 건강 검진에 이상적인 도구입니다.
의료용 열화상 촬영은 인체에 숨겨진 문제를 찾아내는 데 매우 효율적이며 방사선과 통증 없이 100% 안전하므로 조기 건강 검진에 이상적인 도구입니다.
