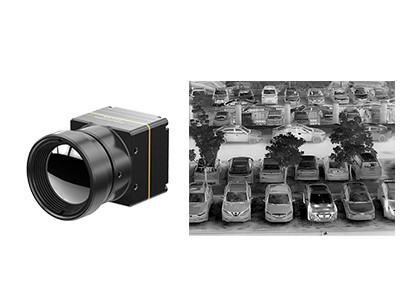

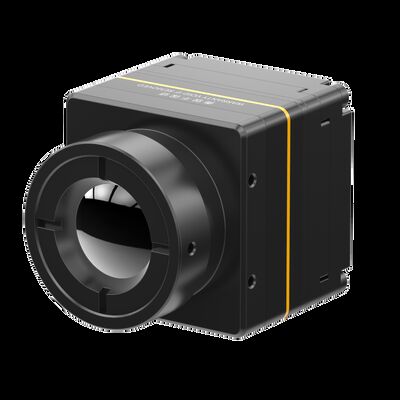

9.1 / 13 / 19 밀리미터 렌즈와 극단적 소형 비냉각 열 모듈
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | COIN417G2 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 384x288 /17μm | NETD | ≤50mK |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 크기 | 21x22.3x15.6mm(9.1mm 렌즈 포함) |
| 온도 범위 | (주문형인) -20C~+550C | 온도 정확도 | ±3°C 또는 ±3% |
| 강조하다 | 9.1 밀리미터 렌즈와 비냉각 열 모듈,13 밀리미터 렌즈와 비냉각 열 모듈,19 밀리미터 렌즈와 열 카메라 모듈 |
||
제품 설명
열화상 보안 카메라 모듈
9.1/13/19mm 렌즈를 사용한 보안 및 감시용 비냉각 열화상 모듈
제품 설명

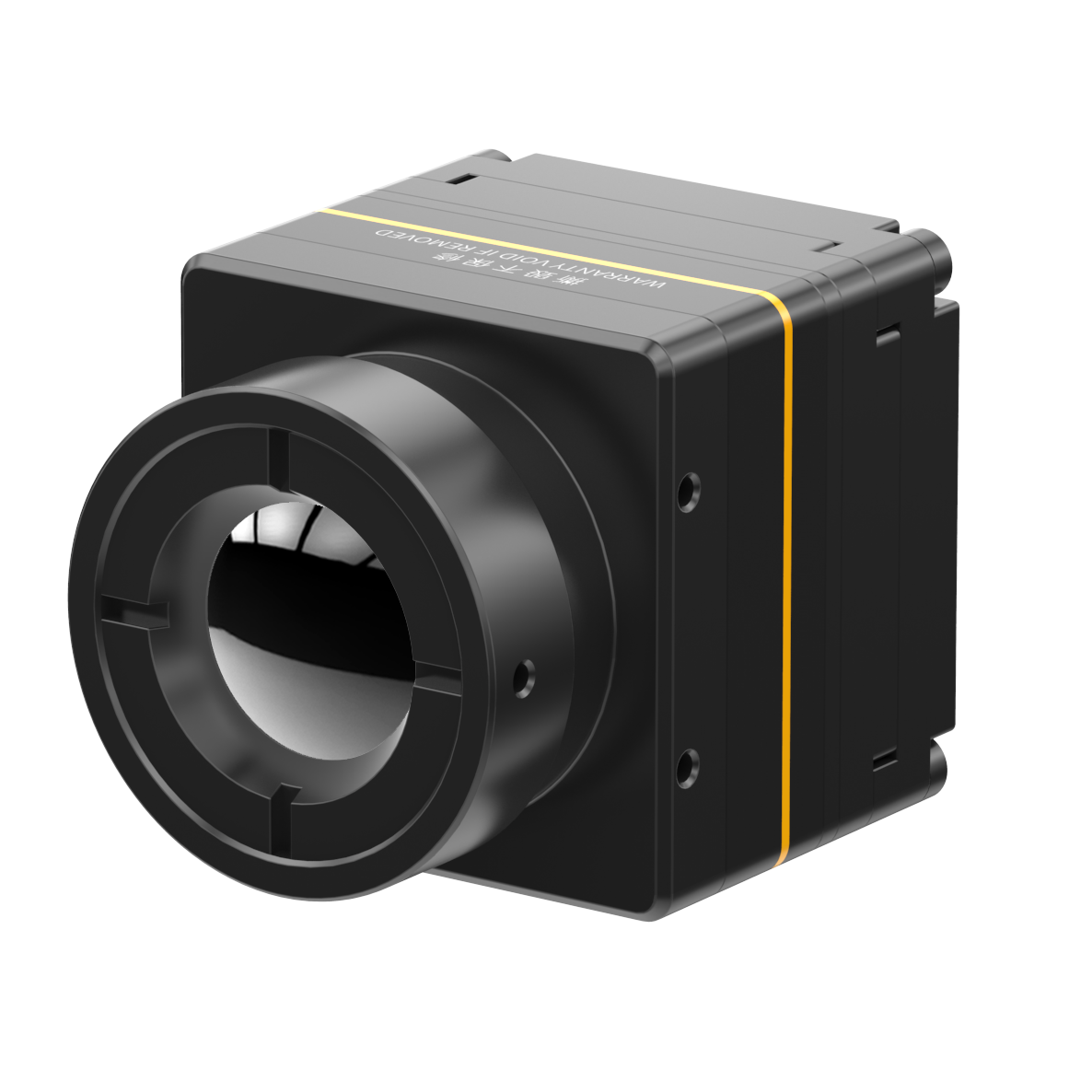

SensorMicro는 한때 1달러 동전 크기와 거의 같은 초소형 구조의 COIN417 열화상 모듈을 출시했습니다. 이제 새로운 세대가 등장했습니다: COIN417G2 비냉각 열화상 모듈입니다. 구조가 업데이트되었을 뿐만 아니라 전반적인 성능도 업그레이드되었습니다.
COIN417G2 적외선 코어는 최신 버전의 TEC-less 384x288 웨이퍼 레벨 적외선 감지기를 사용합니다.외관보다는 기능성, 과학성, 편의성을 디자인의 중심이자 목적으로 강조하여 새로운 버전은 성능에 더 많은 관심을 기울였습니다. 본체는 전체 구조를 더 간결하게 하여 적층 부품을 줄였습니다.
400x300@17μm 웨이퍼 레벨 패키지(WLP) 적외선 영상 감지기, 고성능 신호 처리 회로 및 이미지 처리 알고리즘을 통합했습니다.
COIN417G2 적외선 모듈은 선명하고 깨끗한 열화상 이미지, 소형 크기 및 저렴한 비용을 특징으로 합니다. 또한 산업용 온도 측정을 위해 -20℃~550℃의 측정 범위를 가진 선택적 열화상 기능을 갖추고 있습니다.
주요 특징
- 미니 사이즈: 25.4x25.4x29.3mm (9.1mm 렌즈 포함)
- 경량: 29g±3g (9.1mm 렌즈 포함)
- 일반 NETD≤40mk
- 향상된 이미지 품질
- 저전력 소비
- 빠른 개발 및 통합
제품 사양
| 모델 | COIN417G2/R |
| IR 감지기 성능 | |
| 재질 | VOx |
| 해상도 | 400×300 |
| 픽셀 피치 | 17μm |
| 스펙트럼 범위 | 8μm ~14μm |
| 일반 NETD | ≤40mK |
| 이미지 처리 | |
| 프레임 속도 | 50Hz/30Hz/25Hz |
| 시작 시간 | 3s |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV/BT656 |
| 이미지 알고리즘 | 비균일성 보정(NUC) 3D 노이즈 감소(3DNR) 2D 노이즈 감소(DNS) 동적 범위 압축(DRC) 가장자리 향상(EE) |
| 디지털 줌 | 1X~8X 연속 줌, 1/8 단계 크기(YUV 출력) |
| 이미지 표시 | 블랙 핫/화이트 핫/의사 컬러 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기적 사양 | |
| 표준 외부 인터페이스 | 50Pin_HRS: DF40C-50DP-0.4V(51), (HRS, Male) |
| USB 확장 보드 | Type-C |
| 통신 인터페이스 | TTL-232/USB2.0 |
| 디지털 비디오 인터페이스 | CMOS8/CMOS16/LVDS/USB2.0 |
| 공급 전압 | 4~5.5V |
| 일반 전력 소비 | 0.7W |
| 온도 측정 | |
| 작동 온도 범위 | -10℃~+50℃ |
| 온도 측정 범위 | -20℃~150℃, 0℃~550℃; 사용자 정의 및 확장 지원 |
| 온도 측정 정확도 | ±3℃ 또는 ±3% 중 큰 값 |
| 영역 온도 측정 | 출력 영역 온도의 최대값, 최소값 및 평균값 지원 |
| SDK | Windows/Linux/ARM; 회색조에서 온도로의 비디오 스트림 분석 및 변환 수행 |
| 물리적 특성 | |
| 크기(mm) | 25.4×25.4×29.3(9.1mm 렌즈 포함) 25.4×25.4×41.2(13mm 렌즈 포함) 25.4×25.4×40(19mm 렌즈 포함) |
| 무게 | 29g±3g(9.1mm 렌즈 포함) 42g±3g(13mm 렌즈 포함) 44g±3g(19mm 렌즈 포함) |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 3축 |
| 충격 | 반사인파, 40g/11ms, 3축, 6방향 |
| 인증서 | ROHS2.0/REACH |
| 광학 | |
| 선택적 렌즈 | 고정 비열화: 9.1mm/13mm/19mm |
| 보호 수준 | IP67 |
산업 응용 분야
COIN417G2 열화상 모듈은 열화상 촬영, 보안 모니터링, 소방 및 구조, 야외, AIoT, 스마트 하드웨어, UAV 페이로드, ADAS 등에 사용될 수 있습니다.
다양한 렌즈 사용 가능
자주 묻는 질문
1. 적외선 열화상이란 무엇입니까?
열화상은 물체 표면 온도 감지를 기반으로 하는 새롭고 효과적인 비침습적 진단 방법입니다. 물체에서 방출되는 적외선(IR) 복사는 기록되어 온도 분포 맵 형태로 시각화됩니다.
2. 적외선 열화상은 무엇에 사용할 수 있습니까?
적외선 열화상 이미지는 가정 검사, 구조적 결함, 전기적 결함, 기계적 결함, 사람 및 동물의 생리적 변화 등을 결정하는 데 사용할 수 있습니다.
3. 적외선 열화상의 장점은 무엇입니까?
비파괴 검사의 경우 손상 없이 테스트가 간단하고 빠르게 응답하여 비용 절감, 작업 효율성 증가, 인력 및 장비 감가상각 감소를 가져옵니다.
의료 열화상의 경우 인체 내 숨겨진 문제를 매우 효율적으로 찾아내며 방사선과 통증 없이 100% 안전하여 조기 건강 검진에 이상적인 도구입니다.
