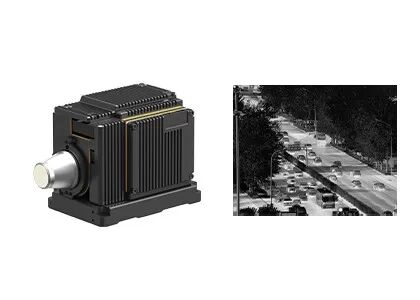

극단적 명백한 1280x1024 12μm은 장거리 모니터링을 위한 열 모듈을 냉각시켰습니다
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 스펙트럼 범위 | 3.7~4.8μm (MW) | 를 위해 사용합니다 | 감시 카메라 |
|---|---|---|---|
| 결의안 | 1280x1024/12μm | 사이즈 | 165x86x107mm |
| 고감도 | NETD≤20mK | 프레임 속도 | 50Hz/100Hz |
| 하이 라이트 | 1280x1024는 열 모듈을 냉각시켰습니다,극단적 명백한 12 um 냉각된 열 모듈,RS422 열 보안 카메라 |
||
제품 설명
열 보안 카메라를 위한 냉각된 열사진법 모듈
극단적 명백한 1280x1024 12μm은 장거리 모니터링을 위한 열 모듈을 냉각시켰습니다
제품 설명
GAVIN1212 고해상도 열 카메라 모듈은 거대 배열 1280x1024 / 12μm MWIR 냉각형 적외선 검출기를 탐지기 듀어 냉각기 (ddc) 내부와 통합합니다.
고해상도 열 모듈은 좋은 열사진법 품질을 보증하기 위해 비일률성 보정과 자동 이득 조정과 다른 사람과 같은 다양한 지적 화상 처리 알고리즘을 채택합니다. 풍부한 인터페이스, 작은 사이즈, 높은 신뢰도와 강한 팽창성으로, 그것의 모듈 설계는 빠른 통합을 시작하기 위해 최종 사용자를 용이하게 합니다. 이 적외선 모듈은 24/7 감독을 지원합니다. 그것은 보안 카메라, 공수되는 포드, 차량 작은 탑 등과 같은 플랫폼에 설치될 수 있습니다.
주요 특징
- 장기간 범위 검출의 필요를 충족시켜 줍니다
- 고감도, NETD≤20mK
- 넓은 보기 필드, 1280x1024에 달하는 결의안
- 시스템으로의 쉬운 통합
- DVP / 카메라링크 인터페이스, 날것 / YUV 영상 출력
- 다양한 연속적인 광학 줌 렌즈는 이용 가능합니다
품질 규격
| 모델 | GAVIN1212 |
| ir 디텍터 성능 | |
| 결의안 | 1280x1024 |
| 화소 피치 | 12μm |
| 크리오쿨러 | RS058F |
| 스펙트럼 범위 | 3.7μm~4.8μm MW |
| 냉각 시간 (20' Ｃ) | ≤8min |
| NETD (20' Ｃ) | ≤20mK |
| 영상 처리 | |
| 프레임 속도 | 50Hz/100Hz |
| 디밍 방식 | 혼합된 선 / 막대 그래프 / |
| 디지털 줌 | ×1/×2/×4 |
| 이미지 방향 | 수평적으로 / 수직적으로 /는 비스듬하게 튀깁니다 |
| 이미지 알고리즘 | NUC / AGC / IDE |
| 전기 규격서 | |
| 표준 외부인터페이스 | J30JZ 25 핀 ; HDMI 특별한 출력 인터페이스 |
| 아나로그 비디오 | / |
| 디지털 영상 | HDMI 출력 : YUV 카메라링크 출력 : 16비트 미가공품 / YUV |
| 외부 동기 장치 | 프레임 외부 동기 장치 : RS422 수준 |
| 통신 | RS422, 115200bps |
| 전원 공급기 | 24V±1V |
| 파워 안정화 소비 | 16W |
| 차원 (밀리미터) | 165x86x107 |
| 중량 | ≤1600g |
| 작동 온도 | -40' Ｃ ~ +60' Ｃ |
| 진동 크기 | 진동 : GJB 차량 탑재식 고속도 수송 충격 : 하프-사인파, 각각 40g 11 부인 콤마 3 주축 6 방향 3 번 |
| 광학렌즈 | |
| 선택적인 렌즈 | 연속적인 줌 : 37.5~750mm/F4 고정된 줌 : 19 밀리미터 / F2 ; 40 밀리미터 / F2 ; 240 mm/F2 |
산업 적용
GAVIN1212 열 적외 카메라 모듈은 있지 않습니다 적절한 거의 인구 거주 지역, 24/7 전천후 감시, 혹독한 날씨 장소와 같은 장거리 모니터링 시스템과 복잡한 환경을 위해.
GST 적외선에 대하여
FAQ
1. 적외선열 이미지화가 무엇입니까?
적외선열 이미지화는 물체에 대한 정보를 수집하고, 기 위해 그들의 이미지를 공식화합니다거나, 심지어 낮은 가시성 환경에서 조차, 물체의 온도 정보를 얻기 위해 적외선 방사와 열 에너지를 사용하는 방법입니다.
2. 어떻게 적외선열 이미지화가 일합니까?
적외선 열상 장비는 적외선기술의 수동적 비접촉 검출과 신분입니다. 그것은 적외선 방사를 통과할 수 있는 적외선 광 시스템을 통한 초점면 어레이 적외선 검출기에 현장의 적외선 방사를 집중시킵니다. 열감지기는 다른 강도의 방사 신호를 상응하는 전기 신호로 변환시키고, 그리고 나서 증폭과 비디오 프로세싱을 통하여, 육안에 의해 관찰될 수 있는 적외선 이미지를 형성합니다.
