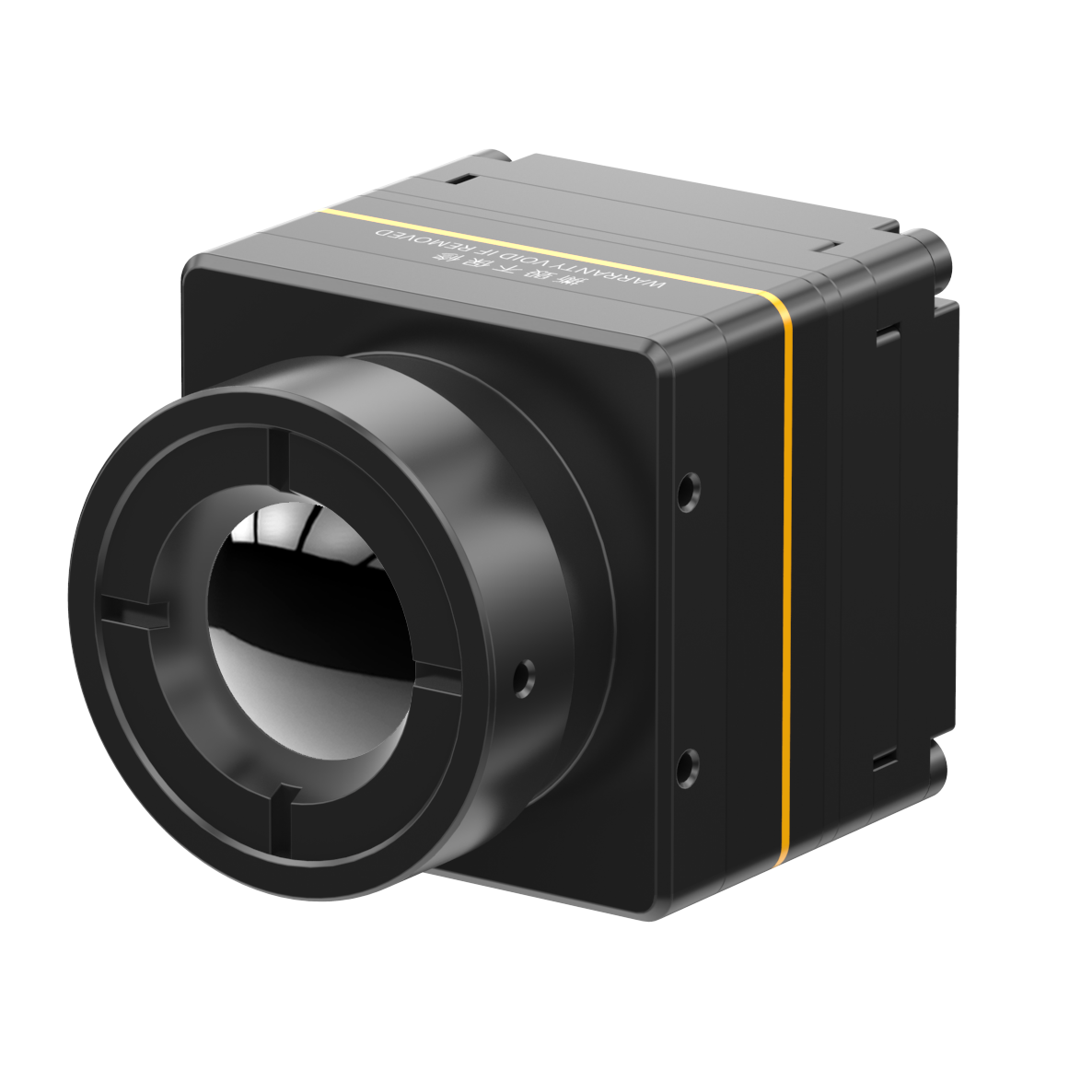

640x512 해상도 낮은 전력 소비 0.7W와 컴팩트 크기 22.2 × 22.2 × 23.9mm의 냉각되지 않은 열 카메라 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | MICO608 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 /8μm | NETD | 30mK 이하 |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 크기(mm) | 22.2×22.2×23.9(6mm 렌즈 포함) |
| 디지털 비디오 | USB/MIPI | 아날로그 비디오 | PAL(기본값) / NTSC |
| 강조하다 | IP67 비냉각 열 카메라 모듈,지적 이미지 알고리즘 열 카메라 모듈,VOx 열 보안 카메라 |
||
제품 설명
다양한 지능형 이미지 알고리즘을 가진 냉각되지 않은 열 카메라 모듈
제품 개요
열보안카메라용 LWIR 냉각되지 않은 열카메라 모듈
COIN417G2 냉각되지 않은 적외선 모듈은 SensorMicro에서 개발한 새로운 세대의 COIN417 버전입니다. 400x300@17μm 웨이퍼 레벨 패키지 (WLP) 적외선 이미지 탐지기를 통합합니다.고성능 신호 처리 회로 및 이미지 처리 알고리즘COIN417G2 열 모듈에는 세 가지 유형의 렌즈가 있습니다. 고정된 아열성 9.1mm/13mm/19mm 렌즈는 다른 관측 거리를 위해 사용됩니다.
WLP 적외선 검출기를 사용하여 SWaP (대면, 무게 및 전력) 를 최적화함으로써, COIN417G2의 전형적인 전력 소비는 1.4W에서 0.7W로 50% 감소했습니다.성능을 유지하면서. 시작 시간은 10s에서 3.5s로 크게 줄입니다. 모듈은 IP67 보호 수준을 보장하고 ESD 테스트를 통과합니다: 접촉 방출 ± 4KV, 공기 방출 ± 8KV.
코인417G2 적외선 모듈은 날카롭고 선명한 열영상, 컴팩트한 크기, 저렴한 비용으로 특징입니다.산업 온도 측정을 위해 -20 °C에서 550 °C까지 측정 범위로 선택적 인 온도 기능을 포함합니다 (개별 및 확장을 지원합니다).
COIN417G2 열 모듈은 원격 온도 측정 요구 사항을 충족하고 다양한 열 카메라에 통합 할 수 있습니다.
주요 특징
주류 호환성, 비용 효율성
- ApexCore 640×512/8μm 적외선 탐지기로 장착되어 있으며, 뛰어난 비용 성능으로 명확한 열 이미지를 제공합니다.
- 높은 에너지 효율을 위해 전용 ASIC 칩과 통합
최적화된 SWaP 디자인
- 단면 크기: 22.2×22.2×23.9mm (6mm 렌즈 포함)
- 무게는 단지 17±1.5g입니다.
- 낮은 전력 소비: 680mW
쉬운 개발 & 빠른 통합
- 네이티브 아날로그 비디오 또는 디지털 비디오 출력, CVBS/USB/MIPI 표준을 모두 지원
- 최소 구조 설계 노력으로 쉽게 장착
제품 사양
| 모델 | MICO608 |
|---|---|
| IR 탐지기 | |
| 민감한 자료 | VOx |
| 결의 | 640×512 |
| 픽셀 크기 | 8μm |
| NETD | ≤30mK/F1.0/25°C |
| 스펙트럼 반응 | 8~14μm |
| 광학 렌즈 | |
| 초점/F# | 30.2/F1.0 6mm/F1.0 8.7mm/F1.0 |
| 수직선 | 91° (H) × 73° (V) 47.7° (H) × 38.2° (V) 33° (H) × 26° (V) |
| 탐지 범위 (8 픽셀) | 99m (5'11 "높이의 사람) 360m (4m × 3m 차량) |
| 종류 | 고정 초점 아테르마 |
| 첫 번째 렌즈 밀폐/포장 | IP67 |
| 이미지 처리 | |
| 아날로그 비디오 | PAL (디폴트) /NTSC |
| 디지털 비디오 | USB / MIPI |
| 프레임 속도 | 25Hz/30Hz |
| 시작 시간 | ≤6s |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC |
| 가짜 색상 | 11가지 유형 - 사용자 정의 |
| 전기 인터페이스 | |
| 표준 외부 인터페이스 | 3PIN 인터페이스 (A1251-WV-S-3P) |
| 비디오 인터페이스 | CVBS. USB. MIPI |
| 전원 공급 | |
| 공급 전압 | DC: 5V~24V |
| 일정한 전력 소비 | ≤680mW@5V, 23±3°C |
| 기계식 | |
| 크기 | 22.2mm × 22.2mm × 23.9mm (6mm 렌즈 포함) |
| 무게 | 17±1.5g |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 무작위 진동, 5.35gms, 3 축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 3 축, 6 방향 |
| 인증 | RoHS2.0/Reach |
산업용 용도
MICO608 열 모듈은 온도, 보안 모니터링, 소방 및 구조, 야외, AIoT, 스마트 하드웨어, ADAS 등에 사용할 수 있습니다.
다양한 제품 포트폴리오
다양한 통합 요구 사항을 충족시키기 위해 적외선 감지기, 카메라 코어 및 모듈을 포함한 다양한 제품 형식.
풍부한 제품 다양성
다중 배열 해상도, 픽셀 크기, 파동 대역 및 렌즈 옵션 조합은 다양한 응용 프로그램에 더 많은 유연성을 제공합니다.
탁월 한 성능
맑은 영상, 컴팩트한 크기, 낮은 전력 소비, 높은 감수성, 높은 신뢰성
쉽게 통합
여러 인터페이스 옵션은 통합을 간단하게하고 여러 응용 분야에 걸쳐 빠른 개발을 가능하게합니다.
자주 묻는 질문
왜 열 영상 기술은 야간 시력에서 인기가 있습니까?
야간 시선 산업에서 열영상은 먼 거리를 탐지하고 숨기고 혹독한 영상 환경에 저항하는 데 탁월한 장점을 가지고 있습니다.
차량 시각 시스템 에서 적외선 열영상 촬영 의 장점 은 무엇 입니까?
Infrared thermal imaging vehicle vision systems are a type of ADAS system (advanced driving assistance system) that converts the infrared radiation of targets into infrared images visible to the naked eye적외선 방사선은 지속적으로 발생하고 외부 기상 요인에 영향을 받지 않습니다. 따라서,열영상 기술로 지원되는 차량 비전 시스템은 밤 같은 조건에 영향을 받지 않습니다., 비, 눈, 안개, 모래, 먼지, 그리고 항상 차량 앞의 명확한 도로 이미지를 표시 할 수 있으며, 또한 정면 운전 중에 반짝이는 간섭을 제거합니다.
