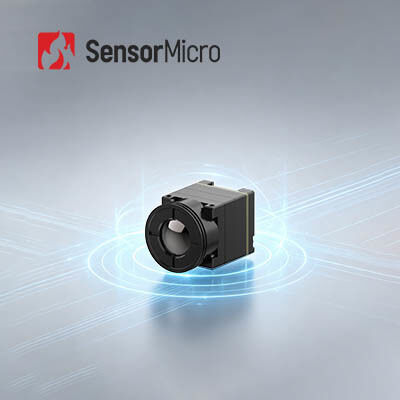

640x512 해상도의 열영상 모듈
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | COIN612R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 / 12μm | 온도 정확도 | ±3℃ 또는 ±3% |
|---|---|---|---|
| 일반적인 NETD | 40mK 이하 | 온도 범위 | -20℃~+550℃ (맞춤형) |
| 스펙트럼 범위 | 8~14μm | 크기 | 25.4×25.4×27.4(9.1mm 렌즈 포함) |
| 강조하다 | 650x512 열사진법 모듈,UAV 화물 열사진법 모듈,통합된 드론 열 카메라 |
||
제품 설명
휴대용 나이트 비전 장치에 통합된 650x512 열화상 모듈
제품개요
휴대용 열화상 장치용으로 설계된 iTL612 PLUS 적외선 카메라 코어는 극한의 SWaP 최적화에 뛰어납니다. 17.3×17.3×24.2mm의 초소형 크기와 13.7±0.5g(표준 9.1mm 렌즈 포함)의 초경량 무게를 특징으로 하여 최종 장치의 구조적 부하를 최소화합니다. 업계 최고의 0.65W 초저전력 소비로 장비 에너지 소비를 효과적으로 줄여 장시간 작동을 지원합니다. 컴팩트한 크기에도 불구하고 ApexCore 640×512/12μm 고정밀 검출기와 업그레이드된 이미징 알고리즘을 채택하여 25mK 이하의 높은 열 감도와 매우 선명한 이미징 품질을 유지합니다. 고도로 통합된 디자인과 풍부한 호환성으로 인해 경량 열화상 시스템, 휴대용 야간 투시 장치 및 소형 감지 장비에 이상적인 핵심 구성 요소입니다.
주요 특징
비교할 수 없는 가벼움과 최소한의 부하
- 초소형 크기: 17.3×17.3×24.2mm(9.1mm 렌즈 포함)
- 초경량: 13.7±0.5g(9.1mm 렌즈 포함)
- 초저전력 소비: 최저 0.65W
ApexCore로 구동되어 더욱 민감하고 명확해졌습니다.
- 25mK 이하의 낮은 열 감도를 갖춘 차세대 ApexCore 적외선 감지기를 기반으로 개발되었습니다.
- 보다 선명한 이미지를 위해 차세대 이미지 처리 알고리즘으로 강화
쉬운 개발 및 원활한 통합
- 다양한 응용 시나리오에 적합한 다양한 렌즈 옵션 제공
- 다중 이미지 출력 인터페이스 지원: DVP8, LVDS, MIPI, USB 2.0 및 BT.656
- 직렬 포트 제어를 통한 RAW/YUV/Matrix-TEMP 데이터 출력
제품 사양
| 모델 | iTL612PLUS |
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | 25mK 이하 |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30Hz/50Hz |
| 시작 시간 | 6초 이하 |
| 디지털 비디오 | RAW/YUV/매트릭스-TEMP |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 디스플레이 | 10(검은색 핫/화이트 핫/의사 색상) |
| 전기 같은 | |
| 표준 외부 인터페이스 | 30Pin_HRS 인터페이스: DF40C-30DP-0.4V(51) |
| MIPI 외부 인터페이스 | 34Pin_Panasonic 커넥터 인터페이스: AXE634124 |
| 통신 인터페이스 | TTL-232/USB2.0 |
| 디지털 비디오 인터페이스 | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| 공급 전압 | 4.2-5.5V |
| 일반적인 전력 소비 | 0.65W |
| 기계 | |
| 크기(렌즈 포함) | 17.3×17.3×24.2(9.1mm 렌즈) 17.3×17.3×30.2(13mm 렌즈) 17.3×17.3×38(24mm 렌즈) 17.3×17.3×54(45mm 렌즈) |
| 무게(렌즈 포함) | 13.7±0.5g(9.1mm 렌즈) 17.9±0.5g(13mm 렌즈) 27.3±0.5g(24mm 렌즈) 51±0.5g(45mm 렌즈) |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응축 |
| 진동 | 5.35g, 무작위 진동, 3축 |
| 영향 | Half Sine Wave, 30g/11ms, 충격방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | 고정 초점 무열: 9.1/13/24/45mm |
산업용 애플리케이션
iTL612 PLUS 열화상 카메라 코어는 산림 소방, 전력 유지 관리, 태양광 검사, 보안 모니터링, 웨어러블 장치, 휴대용 장치 등의 분야에서 사용할 수 있습니다.
통합 솔루션
다양한 통합 요구 사항을 충족하는 적외선 감지기, 카메라 코어 및 모듈을 포함한 광범위한 제품 형식입니다.
풍부한 제품 다양성
다양한 배열 해상도, 픽셀 크기, 파장 대역 및 렌즈 옵션 조합을 통해 다양한 애플리케이션에 더 큰 유연성을 제공합니다.
뛰어난 성능
선명한 이미징, 컴팩트한 크기, 낮은 전력 소비, 높은 감도, 강력한 신뢰성 등 다양한 환경 문제에서 성능을 발휘하도록 설계되었습니다.
쉬운 통합
다양한 인터페이스 옵션을 통해 통합이 간편해지고 여러 애플리케이션 분야에서 신속한 개발이 가능해집니다.
우리의 장점
- 제품 맞춤화:산업별 요구 사항을 충족하도록 구성을 조정하고 알고리즘을 조정합니다.
- 현장 기술 지원 및 교육:핵심 고객에게 실습 시스템 설정 및 운영 교육 제공
- 신제품 및 시장을 위한 공동 혁신:혁신적인 적외선 애플리케이션 솔루션을 공동 개발하기 위해 고객과 협력
자주 묻는 질문
1. 적외선 열화상이란 무엇입니까?
적외선 열화상은 적외선 복사열과 열에너지를 활용하여 물체에 대한 정보를 수집하는 방법입니다. 눈에 보이지 않는 적외선 복사를 대상 표면의 온도 분포와 함께 가시적인 적외선 열화상으로 변환합니다. 서로 다른 물체, 심지어 동일한 물체의 서로 다른 부분도 방사 능력과 적외선 반사 강도가 다릅니다.
2. 적외선 이미징은 어떤 용도로 사용될 수 있나요?
- 나이트 비전
- 수색 및 구조
- 비파괴 테스트
- 감염병 유행 예방
- 열화상 측정
- 보안 및 모니터링
- 소방
3. 열화상 모듈이란?
열화상 모듈은 일반적으로 적외선 감지기, 적외선 렌즈, 소프트웨어와 알고리즘이 내장된 하드웨어 전자 장치로 구성됩니다. 열화상 장치의 최소 단위입니다.
