선 디밍 방식은 열 카메라 코어 광 중량을 윙윙거립니다
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x스펙트럼 범위 | 8~14μm | 결의안 | 640x512 / 12μm |
---|---|---|---|
NETD | <40mK | 온도 정확도 | ±3C 또는 ±3% |
사이즈 | 25.4x25.4x14.1mm | 온도 범위 | (주문형인) -20C~+550C |
하이 라이트 | 경량은 열 카메라 핵심을 윙윙거립니다,선 디밍 방식은 열 카메라를 윙윙거립니다,로에스 UAV 열 카메라 핵심 |

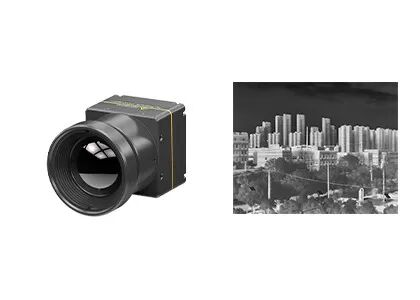

무인 항공기를 위한 640x512 / 12uM UAV 열 카메라 핵심
640x512 / 12μm UAV 열 카메라, 무인 항공기를 위한 열 이미징 카메라

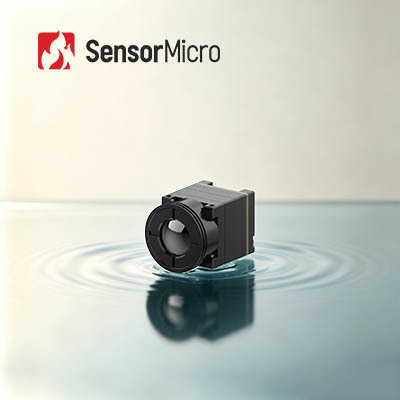

드론을 위한 COIN612R 열 카메라는 세계적 센서기술 (GST)에 의해 개발됩니다. 그것은 무게에 크기와 빛에 작으며, 그것이 공기와 토양 조건의 전천후 모니터링을 실현하기 위해 쉽게 빛 우아프스에 통합될 수 있습니다.
COIN612R 적외선 카메라 핵심은 640x512 / 12μm 웨이퍼 레벨 패키지 (WLP) 적외열 검출기를 통합합니다. 그것은 날카롭고 바삭바삭한 이미지 표현, 소형 사이즈와 저비용에서 특징을 이룹니다. 이 열 카메라 모듈은 또한 산업적 온도측정을 위해 -20C~550 C로부터의 측정 범위와 선택적 테르모그래픽 기능을 가지고 있습니다.
- 미니 사이즈
- 경량
- NETD≤50mk
- 고급 품질 이미지
- 저 전력 소모
- 급격한 발달 & 통합
모델 | COIN612R |
ir 디텍터 성능 | |
결의안 | 640x512 |
화소 피치 | 12μm |
스펙트럼 범위 | 8~14μm |
NETD | ≤50mk |
영상 처리 | |
프레임 속도 | 25Hz/30Hz |
구동 시간 | <5s> |
아나로그 비디오 | PAL / NTSC |
디지털 영상 | RAW/YUV/BT656 ; USB2.0 ; 지지체 온도 측정 파라메터 라인 |
디밍 방식 | 혼합된 선 / 막대 그래프 / |
디지털 줌 | 1~8X 계속적 줌, 계단 폭 1/8 (YUV 출력) |
이미지 표시 | 검은 가온 / 열렬하 / 의사 색채 |
이미지 방향 | 수평적으로 |
이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
전기 규격서 | |
표준 외부인터페이스 | 30pin HRS |
통신 모드 | RS232-TTL, USB2.0 |
공급 전압 | 3.5~5.5V |
전형적 소비 전력 | <1w> |
온도측정 | |
작동 온도 범위 | -10' C~50' C |
온도 측정 범위 | (주문형인) -20' C~150' C, 100' C~550' C |
온도 정확도 | ±3' C 또는 ±3%의 큽니다 (전형적인) |
SDK | 보조 창 / 리눅스 SDK ; 무채색스케일에서부터 온도까지 비디오 스트림 해석과 변환을 실현하세요 |
물리적 특성 | |
차원 (밀리미터) | (8.8 밀리미터 렌즈로) 25.4x25.4x25.8 (13 밀리미터 렌즈로) 25.4X25.4X39.5 (19 밀리미터 렌즈로) 25.4X25.4X38.3 |
중량 | (8.8 밀리미터 렌즈로) 22g±1g (13 밀리미터 렌즈로) 42g±1g (19 밀리미터 렌즈로) 40g±1g |
환경 적응 | |
작동 온도 | -40' C ~ +70' C |
저장 온도 | -45' C ~ +85' C |
습도 | 5%~95%, 불응축 |
진동 | 3 주축, 진동 5.35grms를 산개합니다 |
충격 | 하프-사인파, 40g/11ms, 3이지 주축 6 방향 |
광학 | |
선택적인 렌즈 | 고정초점 무열적 : 8.8 mm/13mm/19mm |
UAV를 위한 COIN612R 열 카메라는 전력 검사, 광기전성 검사, 환경 보호 탐지, 과학적 연구, 항공 촬영, 경찰 조사, 재난 구호 & 구조, 산불 방지, 도시적 안전 등을 위해 사용될 수 있습니다.
1. 적외선열 이미지화가 무엇입니까?
적외선열 이미지화는 물체에 대한 정보를 수집하고, 기 위해 그들의 이미지를 공식화합니다거나, 심지어 낮은 가시성 환경에서 조차, 물체의 온도 정보를 얻기 위해 적외선 방사와 열 에너지를 사용하는 방법입니다.
2. 어떻게 적외선열 이미지화가 일합니까?
적외선 열상 장비는 적외선기술의 수동적 비접촉 검출과 신분입니다. 그것은 적외선 방사를 통과할 수 있는 적외선 광 시스템을 통한 초점면 어레이 적외선 검출기에 현장의 적외선 방사를 집중시킵니다. 열감지기는 다른 강도의 방사 신호를 상응하는 전기 신호로 변환시키고, 그리고 나서 증폭과 비디오 프로세싱을 통하여, 육안에 의해 관찰될 수 있는 적외선 이미지를 형성합니다.
