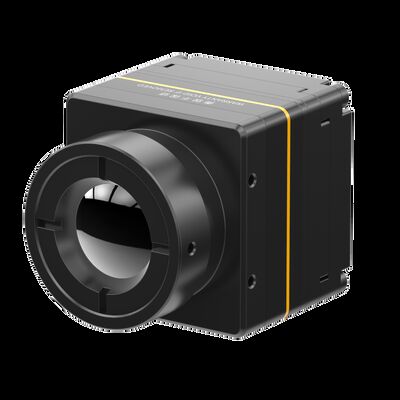

작은 사이즈 장파 열사진법 핵심 400x300 COIN417G2
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | COIN417G2 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 384x288 /17μm | NETD | ≤50mK |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 크기 | 21x22.3x15.6mm(9.1mm 렌즈 포함) |
| 온도 범위 | (주문형인) -20C~+550C | 온도 정확도 | ±3°C 또는 ±3% |
| 강조하다 | 열 영상 코어 400x300,VOx 열사진법 핵심,384x288 열 카메라 핵심 |
||
제품 설명
소형 장파 열화상 코어 400x300 COIN417G2
열화상 카메라 코어
400x300 적외선 감지기가 탑재된 비냉각 FPA 열화상 카메라 코어
제품 설명
COIN417G2 비냉각 적외선 모듈은 SensorMicro에서 개발한 COIN417의 차세대 버전입니다. 400x300@17μm 웨이퍼 레벨 패키지(WLP) 적외선 영상 감지기, 고성능 신호 처리 회로 및 비균일성 보정(NUC), 3D 노이즈 감소(3DNR), 2D 노이즈 감소(DNS), 동적 범위 압축(DRC), 에지 강조(EE)와 같은 이미지 처리 알고리즘을 통합합니다.
COIN417G2 적외선 모듈은 선명하고 깨끗한 열화상 표현, 소형 크기 및 저렴한 비용을 특징으로 합니다. 또한 산업용 온도 측정을 위해 -20℃~550 ℃ 범위의 온도 측정 기능을 선택적으로 사용할 수 있습니다.
COIN417G2 열 모듈은 열화상, 보안 모니터링, 소방 및 구조, 야외 활동, AIoT, 스마트 하드웨어, UAV 페이로드, ADAS 등에 사용될 수 있습니다.
SensorMicro는 냉각 및 비냉각 적외선 감지기 및 적외선 열화상 모듈 공급업체입니다. 이러한 적외선 FPA 감지기 및 열화상 카메라 코어는 적외선 열화상 카메라의 부분 구성 요소로, 고객의 2차 개발 요구 사항에 특별히 사용됩니다.
주요 특징
뛰어난 이미지 성능
• 강력한 이미지 처리 알고리즘: NUC/3DNR/DNS/DRC/EE
• 더 선명하고 깨끗한 이미지 품질 제공
온도 측정
• 20℃～150℃, 0~550℃ 범위
• 사용자 정의 및 확장 지원
더 높은 효율성
• 3초의 시작 시간과 0.7w의 낮은 전력 소비
더 빠른 통합
• DVP/LVDS 이미지 출력 인터페이스, RAW/YUV 디지털 비디오 출력, 시리얼 포트 제어 지원
제품 사양
| 모델 | COIN417G2/R |
| IR 감지기 성능 | |
| 재료 | VOx |
| 해상도 | 400×300 |
| 픽셀 피치 | 17μm |
| 스펙트럼 범위 | 8μm ~14μm |
| 일반 NETD | ≤40mK |
| 이미지 처리 | |
| 프레임 속도 | 50Hz/30Hz/25Hz |
| 시작 시간 | 3s |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV/BT656 |
| 이미지 알고리즘 | 비균일성 보정(NUC) 3D 노이즈 감소(3DNR) 2D 노이즈 감소(DNS) 동적 범위 압축(DRC) 에지 강조(EE) |
| 디지털 줌 | 1X~8X 연속 줌, 1/8 단계 크기(YUV 출력) |
| 이미지 표시 | 블랙 핫/화이트 핫/가상 색상 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 사양 | |
| 표준 외부 인터페이스 | 50Pin_HRS: DF40C-50DP-0.4V(51), (HRS, Male) |
| USB 확장 보드 | Type-C |
| 통신 인터페이스 | TTL-232/USB2.0 |
| 디지털 비디오 인터페이스 | CMOS8/CMOS16/LVDS/USB2.0 |
| 공급 전압 | 4~5.5V |
| 일반 전력 소비 | 0.7W |
| 온도 측정 | |
| 작동 온도 범위 | -10℃~+50℃ |
| 온도 측정 범위 | -20℃~150℃, 0℃~550℃; 사용자 정의 및 확장 지원 |
| 온도 측정 정확도 | ±3℃ 또는 ±3% 중 큰 값 |
| 영역 온도 측정 | 출력 영역 온도의 최대값, 최소값 및 평균값 지원 |
| SDK | Windows/Linux/ARM; 회색에서 온도로의 비디오 스트림 분석 및 변환 수행 |
| 물리적 특성 | |
| 크기(mm) | 25.4×25.4×29.3(9.1mm 렌즈 포함) 25.4×25.4×41.2(13mm 렌즈 포함) 25.4×25.4×40(19mm 렌즈 포함) |
| 무게 | 29g±3g(9.1mm 렌즈 포함) 42g±3g(13mm 렌즈 포함) 44g±3g(19mm 렌즈 포함) |
| 환경 적응성 | |
| 작동 온도 | -40℃～+70℃ |
| 보관 온도 | -45℃～+85℃ |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 3축 |
| 충격 | 반정현파, 40g/11ms, 3축, 6방향 |
| 인증서 | ROHS2.0/REACH |
| 광학 | |
| 선택적 렌즈 | 고정 비열: 9.1mm/13mm/19mm |
| 보호 수준 | IP67 |
보안용 열화상 카메라 모듈
당사의 장점
FAQ
1. 적외선 열화상이란 무엇입니까?
열화상은 물체 표면 온도 감지를 기반으로 하는 비침습적 진단 방법의 새롭고 효과적인 기술입니다. 물체에서 방출되는 적외선(IR) 복사는 기록되어 온도 분포 맵 형태로 시각화됩니다.
2. 적외선 열화상은 무엇에 사용할 수 있습니까?
적외선 열화상은 주택 검사, 구조적 결함, 전기적 결함, 기계적 결함, 사람 및 동물의 생리적 변화 등을 결정하는 데 사용할 수 있습니다.
3. 적외선 열화상의 장점은 무엇입니까?
비파괴 검사의 경우, 손상 없이 테스트가 간단하고 빠르게 반응하여 비용 절감, 작업 효율성 증가, 인력 및 장비 감가상각 감소를 가져옵니다.
의료 열화상의 경우, 인체 내 숨겨진 문제를 매우 효율적으로 찾아내며, 방사선과 통증 없이 100% 안전하여 조기 건강 검진에 이상적인 도구입니다.
