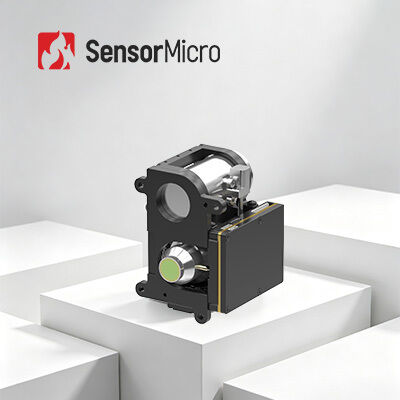

1280×1024 해상도 7.5μm 픽셀 크기 장거리 검출을 위한 고 민감도 냉각 카메라 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 개빈 GC1207HMG |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280×1024/7.5μm | IR 감지기 NETD (23℃) | 25mk(F2/F3); 35mk(F4) |
|---|---|---|---|
| 크기 | 71×55×84mm | 무게 | ≤360g |
| 장파장 | 3.7μm±0.2μm~4.8μm±0.2μm | 적외선 렌즈 | 25mm/F2 |
| 강조하다 | 냉각된 카메라 모듈 25mK,고감도는 카메라 모듈을 냉각시켰습니다,640x512 결의안은 적외선 검출기를 냉각시켰습니다 |
||
제품 설명
1280×1024/7.5µm 냉각 카메라 모듈, 장거리 탐지를 위한 고감도
제품 개요
GAVIN GC1207HMG 적외선 카메라 코어는 1280×1024/7.5µm 고온 작동(HOT) 중파장 적외선(MWIR) 냉각 검출기를 특징으로 합니다. 기존의 640×512/15µm MWIR 솔루션과 비교하여 픽셀 크기가 절반으로 줄고 해상도가 4배 높아져 공간 해상도와 이미지 선명도가 극적으로 향상됩니다. 고급 이미지 처리 알고리즘과 결합하여 메가픽셀 해상도의 고화질, 상세한 적외선 이미지를 제공합니다.
동일한 시야각에서 7.5µm의 작은 픽셀 디자인은 더 짧은 초점 거리와 더 컴팩트한 광학 시스템 설계를 지원합니다. HOT 기술과 결합된 이 제품은 상당한 SWaP(크기, 무게 및 전력) 이점을 제공하여 고정밀 장거리 탐지 및 공간이 제한된 플랫폼과 같은 응용 분야에 특히 적합합니다.
주요 특징
- 메가픽셀 해상도, 초소형 픽셀 크기: DRC, 2D/3D 노이즈 감소, EE 엣지 향상을 포함한 차세대 이미지 알고리즘을 갖춘 1280×1024 해상도로 메가픽셀 열 이미지를 직접 제공합니다. 동일한 FOV에서 7.5µm의 작은 픽셀 크기는 더 짧은 초점 거리와 더 컴팩트한 광학 시스템 설계를 지원하여 통합 유연성을 향상시킵니다.
- HOT 기술, 궁극적인 SWaP 최적화: 최대 150K의 높은 작동 온도를 지원하며 냉각 시간은 4분 이하입니다. 71×55×84mm의 컴팩트한 크기와 360g의 가벼운 무게.
- 풍부한 인터페이스, 쉬운 통합: 다중 이미지 인터페이스: CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fiber. RAW/YUV 이미지 데이터의 유연한 출력.
제품 사양
| 모델 | GAVIN GC1207HMG |
|---|---|
| 해상도 | 1280×1024 |
| 픽셀 크기 | 7.5µm |
| 분광 응답 | 3.7µm±0.2µm~4.8µm±0.2µm |
| IR 검출기 NETD(23℃) | 25mk(F2/F3); 35mk(F4) |
| 프레임 속도 | 50Hz |
| 디지털 줌 | 1배 ~ 8배 연속 디지털 줌 |
| 이미지 방향 | 수평/수직/대각선 플립 |
| 이미지 알고리즘 | DRC, 2D/3D 이미지 노이즈 감소, EE |
| 디지털 비디오 | 표준: DVP 옵션: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/단일 모드 광섬유/다중 모드 광섬유 |
| 외부 동기화 | 표준: LV-TTL 옵션: RS422/LVDS |
| 통신 | 표준: USB2.0/LV-TTL 옵션: RS422/CAN/USB3.0/GigE |
| 전원 공급 장치 | 12V±1V |
| 안정적인 전력 소비(23℃) | 8W 이하 |
| 냉각 시간(23℃) | 4분 이하 |
| 크기(mm) | 71×55×84 |
| 무게(g) | 360 이하 |
| 작동 온도 | -40℃~+71℃ |
| 렌즈 옵션 | 고정 초점: 25mm/F2 연속 줌: 15~300mm/F4 23~450mm/F4 |
산업 응용 분야
GAVIN GC1207HMG 냉각 적외선 카메라 모듈은 NDT, 환경 모니터링, 장거리 감시, 과학 연구 등 다양한 분야에서 널리 사용됩니다.
표준화된 서비스
- 완벽한 문서: 제품 설명서, 설정 가이드 및 선택 참조. 추측 없이 시작할 수 있습니다.
- 개발 및 테스트 지원: 샘플 통합 테스트, 성능 평가 및 매개변수 검증을 쉽게 수행할 수 있습니다.
- 고급 개발자 도구 키트: SDK, API, 알고리즘 및 디버깅 도구를 통한 심층 통합.
- 원격 기술 지원: 연중무휴 지원 - 중요한 문제에 대한 신속한 응답 및 시기적절한 해결.
- 보증: 최적의 성능 복원을 위한 정품 부품 및 엄격한 공정 준수.
자주 묻는 질문
저조도, 능동형 IR 및 열화상 촬영의 차이점은 무엇인가요?
저조도 촬영은 자연광이 필요하며 이미지 증폭기를 통해 약한 자연광 이미지를 향상된 전자 이미지로 변환합니다. 능동형 IR은 적외선을 능동적으로 방출하고 대상에서 반사된 적외선 빔을 사용합니다. 은폐성이 매우 떨어집니다. 열화상 촬영은 빛이 전혀 필요 없으며, 대상과 장면 간 또는 물체의 다른 부분 간의 적외선 복사 차이를 감지하는 수동형 적외선 야간 투시입니다. 밤이나 안개, 비와 같은 악천후에서도 주변 조명 조건의 변화에 영향을 받지 않습니다.
열화상 촬영을 차단할 수 있나요?
대부분의 경우 차단할 수 없습니다. 하지만 적외선은 벽을 통과할 수 없으며 유리도 IR을 차단할 수 있습니다. 따라서 감지되지 않으려면 유리나 벽 뒤에 숨어 열화상 촬영을 차단할 수 있습니다.
MCT/HgCdTe 검출기란 무엇인가요?
MCT는 HgCdTe라고도 하며, 카드뮴 텔루라이드(CdTe)와 텔루라이드 수은(HgTe)의 화합물을 의미하며 광검출기에 흔히 사용되는 재료입니다. MCT/HgCdTe 검출기는 극저온 환경에서 작동하며 적외선을 감지할 수 있는 광전도성 검출기입니다. 열 센서보다 민감합니다.
T2SL 검출기란 무엇인가요?
T2SL은 나노미터 크기의 주기적인 이종 접합을 교대로 성장시킨 인공 재료인 Type-II Superlattice를 의미합니다. 높은 균일성과 우수한 광학적 특성(예: 큰 전자 유효 질량, 큰 흡수 계수 및 높은 양자 효율)을 가지고 있습니다. MCT 적외선 검출기와 비교하여 T2SL 적외선 검출기는 우수한 재료 균일성, 저렴한 비용, 중파장 및 장파장 대역에서 MCT 적외선 검출기와 유사한 성능을 가지지만, 매우 긴 파장 대역에서 큰 이점을 가집니다.
