고감도는 수평 이미지 방향으로 카메라 모듈 25mK를 냉각시켰습니다
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | GAVIN615L |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 640x512 / 15μm | NETD | ≤25mk |
|---|---|---|---|
| 크기 | 155x67x80mm | 무게 | ≤900g |
| 장파장 | 7.7~9.5μm | 적외선 렌즈 | 25mm |
| 강조하다 | 냉각된 카메라 모듈 25mK,고감도는 카메라 모듈을 냉각시켰습니다,640x512 결의안은 적외선 검출기를 냉각시켰습니다 |
||
제품 설명
25mK 냉각 카메라 모듈, 장거리 감지를 위한 고감도
제품 설명

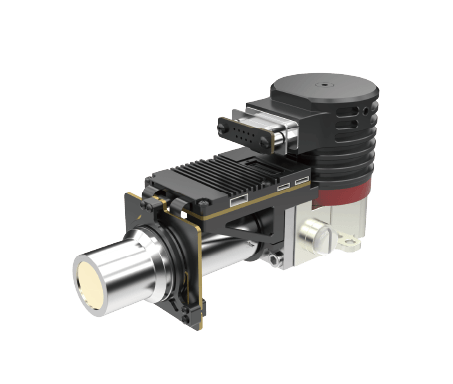

GAVIN615L은 SensorMicro에서 개발한 GAVIN 시리즈 중 하나로, 냉각식 640x512 / 15µm LWIR 적외선 감지기와 RS058 극저온 냉각기를 사용합니다.
GAVIN615L 전자 장치에는 어두운 곳이나 악천후에서도 선명한 적외선 이미지를 출력하기 위해 다양한 이미지 처리 알고리즘이 내장되어 있습니다. 이 냉각 카메라 모듈은 단거리에서 더 많은 대상 세부 정보를 제공할 뿐만 아니라 장거리에서도 위협을 감지하고 인식할 수 있습니다.
SensorMicro는 열화상 감지기 및 적외선 모듈의 설계, 제조, 판매 및 마케팅을 전문으로 합니다. 고객에게 다양한 적외선 열화상 솔루션을 제공할 수 있습니다. SensorMicro 적외선 카메라 모듈을 사용하면 독립적인 2차 개발을 수행하고 연구 개발 비용을 절감하는 데 편리합니다.
주요 특징
- 장거리 감지 요구 사항 충족
- 고감도
- 장거리 감지
- 시스템에 쉽게 통합
- DVP/Cameralink 인터페이스, RAW/YUV 이미지 출력
- 다양한 연속 광학 줌 렌즈 사용 가능
제품 사양
| 모델 | GAVIN615L |
| IR 감지기 성능 | |
| 해상도 | 640x512 |
| 픽셀 피치 | 15µm |
| 극저온 냉각기 | RS058 |
| 스펙트럼 범위 | 7.7µm~9.5µm LW |
| 냉각 시간(20°C) | ≤7분 |
| NETD (20°C) | ≤25mK |
| 이미지 처리 | |
| 프레임 속도 | 50Hz/100Hz |
| 디밍 모드 | 선형/히스토그램/혼합 |
| 디지털 줌 | ×1/×2/×4 |
| 이미지 방향 | 수평/수직/대각선 뒤집기 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | J30JZ 25핀 |
| 아날로그 비디오 | PAL |
| 디지털 비디오 | 16bit RAW/YUV: 16bit DVP/Cameralink 출력 |
| 외부 동기화 | 프레임 외부 동기화: RS422 레벨 |
| 통신 | RS422, 115200bps |
| 전원 공급 장치 | 20~28VDC |
| 안정적인 전력 소비 | 14W |
| 크기(mm) | 155×67×80 |
| 무게 | ≤900g |
| 작동 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량 탑재 고속 수송 충격: 반정현파, 40g 11ms, 3축 6방향 각 3회 |
| 광학 렌즈 | |
| 선택 사양 렌즈 | 고정 줌: 25mm/F2 |
산업 응용 분야
GAVIN615L 냉각 적외선 카메라 모듈은 원격 모니터링 시스템, 비행 시야 개선 시스템, 다중 센서 페이로드 등과 같은 많은 분야에서 널리 사용됩니다.
표준화된 서비스
완벽한 문서: 제품 매뉴얼, 설정 가이드 및 선택 참조. 추측 없이 시작하십시오.
개발 및 테스트 지원: 샘플 통합 테스트, 성능 평가 및 매개변수 검증이 용이합니다.
고급 개발자 툴킷: 심층적인 통합을 위한 SDK, API, 알고리즘 및 디버깅 도구.
원격 기술 지원: 연중무휴 24시간 지원—중요한 문제에 대한 신속한 응답 및 적시 해결.
보증: 최적의 성능을 복원하기 위한 정품 부품 및 엄격한 프로세스 준수.
자주 묻는 질문
1. 저조도, 능동형 IR 및 열화상의 차이점은 무엇입니까?
저조도는 자연광이 필요하며 이미지 증폭기를 통해 약한 자연광 이미지를 향상된 전자 이미지로 변환합니다.
능동형 IR은 적외선을 능동적으로 방출하고 대상에 의해 반사된 적외선 빔을 사용합니다. 은폐가 매우 취약합니다.
열화상은 빛이 필요하지 않으며 대상과 장면 또는 물체의 다른 부분 간의 적외선 방사선 차이를 감지하는 수동 적외선 야간 투시입니다. 밤이나 안개, 비 및 기타 혹독한 환경에서도 주변 조명 조건의 변화에 영향을 받지 않습니다.
2. 열화상을 차단할 수 있습니까?
대부분의 경우 할 수 없습니다. 그러나 적외선은 벽을 통과할 수 없으며 유리는 IR을 차단할 수 있습니다. 따라서 감지되지 않으려면 유리나 벽 뒤에 숨어 열화상을 차단할 수 있습니다.
3. MCT/HgCdTe 감지기는 무엇입니까?
MCT는 HgCdTe라고도 하며 카드뮴 텔루라이드(CdTe)와 수은 텔루라이드(HgTe)의 화학적 화합물이며 광검출기에서 흔히 사용되는 재료입니다. MCT/HgCdTe 감지기는 극저온 환경에서 작동하며 적외선 방사선을 감지할 수 있는 광전도 감지기입니다. 열 센서보다 더 민감합니다.
4. T2SL 감지기는 무엇입니까?
T2SL은 나노미터 크기의 교대 성장 주기적 이종 접합을 갖는 인공 재료인 Type-II Superlattice를 나타냅니다. 큰 전자 유효 질량, 큰 흡수 계수 및 높은 양자 효율과 같은 우수한 광학적 특성을 가지고 있습니다. MCT 적외선 감지기에 비해 T2SL 적외선 감지기는 재료 균일성이 좋고 비용이 저렴하며 중파 및 장파 대역에서 MCT 적외선 감지기와 유사한 성능을 보이지만 매우 장파 대역에서 큰 장점을 가지고 있습니다.
