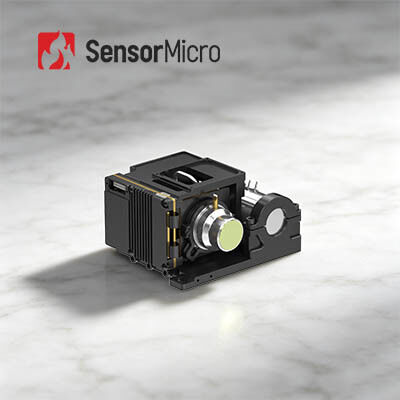

1024×768 해상도 및 HOT 기술로 50Hz MWIR 열영상 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 개빈 GC1010HMG |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 유형 | 냉각식 카메라 모듈 | 프레임 속도 | 50Hz |
|---|---|---|---|
| 해결 | 1024 × 768/10μm | IR 감지기 NETD (23℃) | 20mK(F2); 25mK(F4) |
| 크기 | 87×94×54.5mm | 중간 파장 | 3.7~4.8μm |
| 강조하다 | MWIR 열화상 모듈 15um,100Hz 열화상 모듈,HgCdTe 냉각 카메라 모듈 |
||
제품 설명
고속 프레임 MWIR 열화상 모듈 냉각 HOT 1024×768/10μm
제품 개요
GAVIN GC1010HMG 적외선 카메라 코어는 1024×768, 10μm HOT 중파장 적외선 냉각 검출기를 특징으로 합니다. GAVIN GC615HMG와 비교하여 더 큰 FPA와 더 작은 픽셀 아키텍처는 공간 해상도와 디테일 가시성을 향상시켜 더 선명한 열화상을 제공합니다. 차세대 이미지 처리 알고리즘이 내장되어 안정적이고 고품질의 비디오 스트림을 제공합니다.
150K 고온 작동(냉각 시간 ≤ 4분)을 위한 HOT 기술을 활용하여 87×94×54.5mm의 물리적 크기와 460g의 무게로 뛰어난 SWaP 특성을 실현합니다. CameraLink, USB3.0, GigE, HDMI, SDI, MIPI 및 광섬유를 포함한 포괄적인 디지털 인터페이스 스위트가 제공되며, 구성 가능한 RAW/YUV 비디오 출력이 가능합니다.
원활한 시스템 통합을 위해 설계된 이 코어는 부피, 무게 및 전력 사용에 대한 엄격한 제약이 있는 휴대용 장치, 모바일 페이로드 및 연속 장거리 모니터링 임무에 적합합니다.
주요 특징
더 큰 FPA와 더 작은 픽셀 크기로 뛰어난 품질
- 1024×768/10μm 대형 HOT MWIR 냉각 적외선 검출기를 기반으로 개발되어 선명한 이미지와 넓은 시야각 제공
- DRC, 2D/3D 노이즈 감소, EE 엣지 강화 등 차세대 이미지 처리 알고리즘 탑재로 뛰어난 이미지 품질 제공
- 더 작은 10μm 픽셀 크기로 더 높은 공간 해상도와 더 나은 신호 대 잡음비 제공
HOT 기술을 통한 SWaP 최적화
- 150K 고온 작동 지원, 냉각 시간 ≤ 4분
- 컴팩트한 크기: 87×94×54.5mm, 경량: 460g
풍부한 인터페이스, 쉬운 통합
- CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/광섬유 인터페이스 지원
- 유연한 RAW/YUV 이미지 출력
제품 사양
| 모델 | GAVIN GC1010HMG |
|---|---|
| 해상도 | 1024×768 |
| 픽셀 크기 | 10μm |
| 스펙트럼 응답 | 3.7μm±0.2μm ~ 4.8μm±0.2μm |
| IR 검출기 NETD (23℃) | 20mK (F2); 25mK (F4) |
| 프레임 속도 | 50Hz |
| 디지털 줌 | 1배 ~ 8배 연속 디지털 줌 |
| 이미지 방향 | 수평/수직/대각선 플립 |
| 이미지 알고리즘 | DRC, 2D/3D 이미지 노이즈 감소, EE |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | 표준: DVP/LVDS/USB2.0 옵션: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/단일 모드 광섬유/다중 모드 광섬유 |
| 외부 동기화 | 표준: LV-TTL 옵션: RS422/LVDS |
| 통신 | 표준: USB2.0/LV-TTL 옵션: RS422/CAN/USB3.0/GigE |
| 전원 공급 장치 | 12V±1V |
| 안정적인 전력 소비 (23℃) | ≤8W |
| 냉각 시간 (23℃) | ≤4분 |
| 크기 (mm) | 87×94×54.5 |
| 무게 (g) | ≤460 |
| 작동 온도 | -40℃ ~ +71℃ |
| 렌즈 옵션 | 고정 초점: 25mm/F2 |
산업 응용 분야
GAVIN GC1010HMG 열화상 카메라 모듈은 NDT, 환경 모니터링, 장거리 감시, 과학 연구 등 다양한 분야에서 널리 사용됩니다.
당사의 제품 라인
- 높은 감도와 뛰어난 성능
- 적외선 산업의 세계 선도 기술
- 다양한 적외선 검출기 사용 가능 - 비냉각 및 냉각 IR 검출기 모두 다양한 형식과 픽셀 크기
- 대량 생산으로 빠른 배송 보장 - 연간 수백만 개의 검출기 생산 능력 보유 3개 생산 라인
자주 묻는 질문
적외선 열화상이란 무엇인가요?
적외선 열화상은 적외선 복사와 열 에너지를 사용하여 물체에 대한 정보를 수집하여, 저시인성 환경에서도 물체의 이미지를 형성하거나 온도 정보를 얻는 방법입니다.
초점면 배열 적외선 검출기는 어떤 산업에서 사용되나요?
적외선 초점면 검출기는 열화상 시스템의 핵심 부품이며, 물체의 적외선 정보를 감지, 식별 및 분석하는 데 중요한 역할을 합니다. 교통, 검사, 보안 모니터링, 기상학, 의학 등 다양한 산업에서 광범위하게 응용됩니다.
냉각 및 비냉각 적외선 초점면 검출기의 특징은 무엇인가요?
적외선 초점면 검출기는 냉각 적외선 초점면 검출기와 비냉각 적외선 초점면 검출기로 나눌 수 있습니다. 냉각 적외선 검출기는 저온 진공 환경에서 작동하며 높은 감도를 가지고 더 미묘한 온도 차이를 구별할 수 있는 반면, 비냉각 적외선 초점면 검출기는 저온 환경이 필요 없으며 상온에서 작동할 수 있습니다.
적합한 적외선 열화상 카메라 렌즈를 선택하는 방법은 무엇인가요?
- 표준 렌즈는 적절한 거리에서 일반적인 대상을 충족합니다.
- 망원 렌즈는 비교적 작고 장거리에서 봐야 하는 대상에 적합합니다.
- 가까운 거리에서 물체의 더 많은 디테일을 보려면 광각 렌즈가 더 좋습니다.
- 매크로 렌즈는 칩 회로와 같이 매우 작은 대상을 가까운 거리에서 보기 위한 것입니다.
