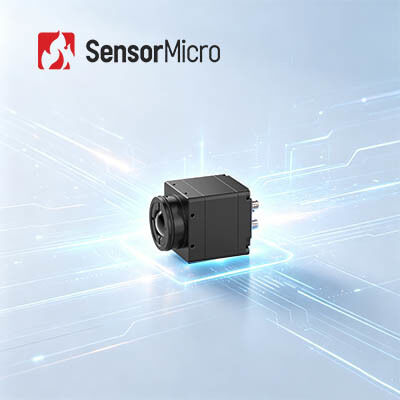

세라믹 패키지 냉각되지 않은 LWIR 열 카메라 코어 384x288 해상도 및 12μm 픽셀 피치
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE412 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 384x288 | 픽셀 피치 | 12μm |
|---|---|---|---|
| 전력 소비 | 0.8W@50Hz@23±3℃ | 스펙트럼 범위 | 8~14μm |
| NETD | 30mK 이하 | 프레임 속도 | 50Hz |
| 강조하다 | 세라믹 패키지 열 카메라 핵심,12uM 열 카메라 핵심,비냉각 장파장 적외선 열 코어 |
||
제품 설명
세라믹 패키지 비냉각식 LWIR 열화상 카메라 코어 384x288 12μm
세라믹 패키지 비냉각식 LWIR 384x288 12 μm 열화상 카메라 코어
iSE412 열화상 카메라 모듈은 384×288/12μm 세라믹 패키지 적외선 감지기를 활용합니다. 세라믹 패키징은 현재 사용 가능한 가장 진보된 패키징 기술을 나타내며 감지기 크기, 무게 및 전력 소비를 크게 줄일 수 있습니다.
iSE412 열 모듈은 세라믹 패키징 적외선 감지기 기술을 통합하여 매우 깨끗하고 선명한 이미지를 제공합니다. 이 제품에는 업그레이드된 초해상도 알고리즘과 Picture-in-Picture 디스플레이, 사용자 정의 가능한 OSD를 포함한 포괄적인 대화형 기능, 최적화된 절전 절전 모드 및 원클릭 보정 기능이 통합되어 있습니다. 초소형 폼 팩터와 최소한의 무게로 이미징 안정성을 유지하면서 소형화와 휴대성에 획기적인 발전을 이루었습니다. 여러 광학 및 전자 액세서리와 호환성이 뛰어나 지능형 머신 비전, 스마트 보안, 소방 장비 및 소비자 열 전자 장치의 새로운 애플리케이션을 위한 맞춤형 개발을 지원합니다.
주요 특징
더욱 부드러운 시청을 위한 무셔터 디자인
- 작동 중에 셔터 보정이 필요하지 않아 기존 셔터 기반 시스템에서 흔히 발생하는 이미지 끊김 현상이 제거됩니다.
- 조용한 작동으로 기계적 소음 없이 눈에 띄지 않게 사용 가능
소형, 경량, 통합 유연성
- 전체 시스템 크기는 25.4×25.4×22.7mm, 베어 코어 무게는 26±1.5g입니다.
- 공간 절약형 구조 설계로 유연한 시스템 레이아웃 및 통합 가능
기능이 풍부하고 원활한 통합
- 초해상도 알고리즘, PIP(Picture-in-Picture), 사용자 정의 가능한 OSD, 절전 모드, 원클릭 보정 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다.
- 손쉬운 보조 개발 및 시스템 맞춤화를 위해 여러 광학 렌즈 및 확장 구성 요소와 호환됩니다.
제품 사양
|
모델
|
iSE412
|
|
|
IR 감지기 표시기
|
||
|
민감한 물질
|
소리
|
|
|
해결
|
384×288
|
|
|
픽셀 크기
|
12μm
|
|
|
스펙트럼 응답
|
8μm ~ 14μm
|
|
|
일반적인 NETD
|
30mK 이하
|
|
|
이미지 처리
|
||
|
유효 픽셀
|
384×288
|
|
|
디지털 프레임 속도
|
50Hz
|
|
|
시작 시간
|
6초
|
|
|
디지털 비디오
|
YUV420/YUV422/RGB888/RAW
|
|
|
이미지 알고리즘
|
NUC/DRC/DNS/DDE/SFFC
|
|
|
무셔터
|
지원됨
|
|
|
이미지 디스플레이
|
10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫)
|
|
|
이미지 방향
|
수평/수직/대각선
|
|
|
디지털 줌
|
1x/2x/4x/8x
|
|
|
이미지 밝기
|
자동/수동
|
|
|
이미지 대비
|
자동/수동
|
|
|
보상 모드
|
수동
|
|
|
전기 같은
|
||
|
표준 외부 인터페이스
|
50핀: BP040SB-50-0114-B-R0
|
|
|
통신 인터페이스
|
TTL-232/USB2.0
|
|
|
디지털 비디오 인터페이스
|
DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
|
|
|
확장 구성 요소
|
USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
|
|
|
전기적 인터페이스
|
||
|
공급 전압
|
2.7V~5.3V
|
|
|
일반적인 전력 소비
|
0.8W@50Hz@23±3℃
|
|
|
기계/렌즈
|
||
|
베어 코어 크기(mm)
|
25.4×25.4×22.7
|
Φ36×24.3
|
|
벌거벗은 핵심 무게(g)
|
26±1.5
|
28±1.5
|
|
광학렌즈
|
고정 초점 무열: 4.9/9.1/13/19mm
|
고정 초점 무열: 25mm/35mm
|
|
셔터 구성 요소
|
선택 과목
|
|
|
진동
|
5.35g, 무작위 진동, 3축
|
|
|
영향
|
Half Sine Wave, 40g/11ms, 충격방향 X축, 3회
|
1500g@0.4ms
|
|
보호 수준
|
IP67(전면렌즈)
|
|
|
환경 적응성
|
||
|
작동 온도
|
-40℃~+70℃
|
|
|
보관 온도
|
-45℃~+85℃
|
|
|
습기
|
5%~95%, 비응축
|
|
|
인증
|
ROHS2.0/REACH
|
|
산업용 애플리케이션
iSE412 열화상 모듈은 산업용 비전, 소방 및 구조, 보안 감시, 실외 관찰, 머신 비전, 가전제품 등의 분야에 적용됩니다.
제품 장점
다양한 제품 포트폴리오
다양한 통합 요구 사항을 충족하는 적외선 감지기, 카메라 코어 및 모듈을 포함한 광범위한 제품 형식입니다.
풍부한 제품 다양성
다양한 배열 해상도, 픽셀 크기, 파장 대역 및 렌즈 옵션 조합을 통해 다양한 애플리케이션에 더 큰 유연성을 제공합니다.
뛰어난 성능
선명한 이미징, 컴팩트한 크기, 낮은 전력 소비, 고감도, 강력한 신뢰성 등 다양한 환경 문제에서 성능을 발휘하도록 설계되었습니다.
쉬운 통합
다양한 인터페이스 옵션을 통해 통합이 간편해지고 여러 애플리케이션 분야에서 신속한 개발이 가능해집니다.
자주 묻는 질문
적외선 감지기/열화상 카메라 코어는 어떤 산업에 사용될 수 있습니까?
GST 적외선 감지기/열 카메라 코어는 다음과 같은 많은 산업 분야에서 널리 사용됩니다.
- 온도 측정:전력 유지 관리, 머신 비전, 건물 HVAC, 야금 석유 화학, 예측 유지 관리, 전염병 예방
- 보안 및 모니터링:안전한 도시, 인프라 모니터링, 국경 보안, 해상 크루즈, 광산 안전
- 소방 및 구조:산불 예방, 화재 예방, 수색 및 구조
- UAV 페이로드:장비검사, 단속 및 구조, 소방응용, 동물관찰
- 개인적인 비전:야외 레저, 동물 관찰, 단속 순찰
- ADAS:자율주행, 첨단운전자보조시스템, 특수차량
- AIoT:스마트 홈, 지능형 하드웨어, 스마트 케어, 로봇
- 기타:향상된 비행 비전 시스템, 가스 감지, 농업 및 곡물 제조, 과학 연구
