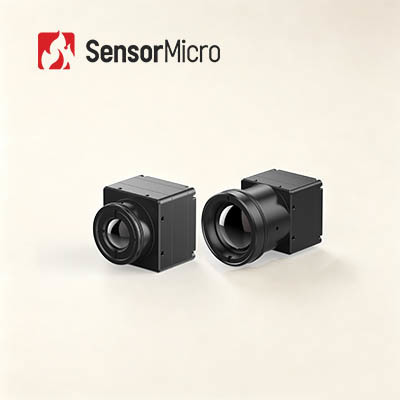

640x512 해상도 12μm 픽셀 피치 ≤25mK NETD 냉각되지 않은 LWIR 열영상 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인612G2 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 | NETD | ≤25mK/F1.0/25℃ |
|---|---|---|---|
| 전력 소비 | 0.65W | 스펙트럼 범위 | 8~14μm |
| 픽셀 피치 | 12μm | 디지털 프레임 속도 | 25/30/50Hz |
| 강조하다 | 비냉각 날카로운 명백한 열사진법 모듈,열 이미징 모듈 8 um,스왑-C 장파장 적외선 열 카메라 핵심 |
||
제품 설명
SWaP-C Sharp 투명 열화상 모듈 비냉각식 LWIR 8~14μm
SWaP-C 비냉각식 LWIR 640x512 12μm 열화상 모듈
COIN612G2 열화상 코어는 640 × 512 해상도, 12μm 픽셀 피치 ApexCore 웨이퍼 레벨 마이크로볼로미터 적외선 초점면 어레이를 활용하고 전용 신호 처리 회로 및 다단계 이미지 향상 알고리즘으로 강화되어 25mK 이하의 일반적인 잡음 등가 온도 차이(NETD)를 실현하여 미묘한 열 변화도를 안정적으로 식별할 수 있습니다. 하드웨어 통신 레이어는 널리 채택된 직렬 버스 프로토콜을 준수하며, 다중 채널 비디오 출력 모듈은 USB 2.0, DVP, LVDS 및 BT.656 전송 형식을 지원합니다.
운영자와 통합자는 산업 검사, 보안 감시, 현장 관찰 및 AIoT 감지 시스템 전반에 걸쳐 광학 요구 사항을 충족하기 위해 일치하는 전체 스펙트럼의 적외선 대물 렌즈 중에서 선택할 수 있습니다. 실시간 핫스팟 추출 및 충실도가 높은 열 프레임 출력은 2차 개발에서 알고리즘 및 하드웨어 적응 작업을 최소화하여 COIN612G2를 완전한 기능을 갖춘 비용 최적화된 기성 열 통합 장치로 포지셔닝합니다.
주요 특징
모든 기능을 갖춘 비용 효율적인 이미징 하위 시스템
웨이퍼 레벨 ApexCore 감지기는 25mK 이하의 NETD를 제공합니다. FPA와 알고리즘 스택의 결합으로 이미지 노이즈를 억제하고 타겟 대비를 향상시킵니다.
웨이퍼 레벨 ApexCore 감지기는 25mK 이하의 NETD를 제공합니다. FPA와 알고리즘 스택의 결합으로 이미지 노이즈를 억제하고 타겟 대비를 향상시킵니다.
최소 폼 팩터, 낮은 전력 손실
크기: 25.4mm × 25.4mm × 15.7mm; 무게: 15±1g; 일반적인 전력 소비 0.65w
크기: 25.4mm × 25.4mm × 15.7mm; 무게: 15±1g; 일반적인 전력 소비 0.65w
효율적인 통합을 위한 모듈형 하드웨어
다중 초점 거리 옵션을 갖춘 모듈식 렌즈 장착 시스템; 다중 표준 디지털 비디오 출력; 직렬 제어 인터페이스로 구성 가능한 RAW/YUV 픽셀 데이터
다중 초점 거리 옵션을 갖춘 모듈식 렌즈 장착 시스템; 다중 표준 디지털 비디오 출력; 직렬 제어 인터페이스로 구성 가능한 RAW/YUV 픽셀 데이터
제품 사양
| 모델 | 코인612G2 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | ≤25mK/F1.0/25℃ |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30/50Hz |
| 시작 시간 | 6초 |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV422 |
| 이미지 알고리즘 | 비균일성 보정(NUC) 3D 소음 감소(3DNR) 2D 소음 억제(DNS) 동적 범위 압축(DRC) 가장자리 향상(EE) |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | |
| 표준 외부 인터페이스 | 50핀: DF40C-50DP-0.4V(51), (HRS,수) |
| 확장 보드 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 통신 인터페이스 | TTL-232/USB2.0 |
| 디지털 비디오 인터페이스 | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 0.65W |
| 기계 | |
| 베어 코어 크기(mm) | 25.4×25.4×15.7 |
| 벌거벗은 핵심 무게(g) | 15±1g |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 무작위 진동, 3축 |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | |
| 광학렌즈 | 고정 초점 무열: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| 보호 수준 | IP67(전면렌즈) |
산업용 애플리케이션
COIN612G2 열화상 모듈은 열화상 촬영, 보안 모니터링, UAV 페이로드, 로봇, 지능형 하드웨어, ADAS, 소방 및 구조 분야에 적용됩니다.
열화상 측정
보안 및 모니터링
소방 및 구조
UAV 페이로드
개인의 비전
ADAS
AIoT
기타 애플리케이션
맞춤형 서비스
- 제품 맞춤화:산업별 요구 사항을 충족하도록 구성을 조정하고 알고리즘을 조정합니다.
- 현장 기술 지원 및 교육:핵심 고객에게 실습 시스템 설정 및 운영 교육 제공
- 신제품 및 시장을 위한 공동 혁신:혁신적인 적외선 애플리케이션 솔루션을 공동 개발하기 위해 고객과 협력
자주 묻는 질문
적외선 감지기/열화상 카메라 코어는 어떤 산업에 사용될 수 있습니까?
당사의 적외선 감지기/열 카메라 코어는 다음과 같은 다양한 산업 분야에서 널리 사용됩니다.
- 온도 측정:전력 유지 관리, 머신 비전, 건물 HVAC, 야금 석유 화학, 예측 유지 관리, 전염병 예방
- 보안 및 모니터링:안전한 도시, 인프라 모니터링, 국경 보안, 해상 크루즈, 광산 안전
- 소방 및 구조:산불 예방, 화재 예방, 수색 및 구조
- UAV 페이로드:장비검사, 단속 및 구조, 소방응용, 동물관찰
- 개인적인 비전:야외 레저, 동물 관찰, 단속 순찰
- ADAS:자율주행, 첨단운전자보조시스템, 특수차량
- AIoT:스마트 홈, 지능형 하드웨어, 스마트 케어, 로봇
- 기타:향상된 비행 비전 시스템, 가스 감지, 농업 및 곡물 제조, 과학 연구
