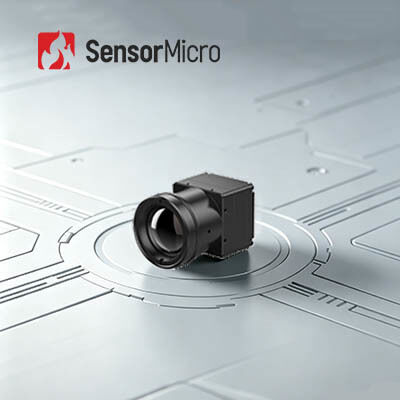

SWaP-C 비냉각식 LWIR 열화상 모듈(해상도 640x512, 픽셀 피치 12μm, 소비전력 0.65W)
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인612G2 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.65W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| 일반적인 NETD | ≤25mK/F1.0/25℃ | 프레임 속도 | 25/30/50Hz |
| 강조하다 | 장파장 적외선 열사진법 모듈,스왑-C 열사진법 모듈,비냉각 열 카메라 핵심 640x512 |
||
제품 설명
SWaP-C 비냉각식 LWIR 열화상 이미징 모듈 640x512 12μm
제품개요
COIN612G2 적외선 카메라 코어는 일반 NETD 25mK 이하의 640×512/12μm ApexCore 웨이퍼 레벨 적외선 감지기를 갖추고 있어 프리미엄 성능과 비용 효율성 간의 최적의 균형을 제공합니다. 컴팩트한 디자인, 가벼운 구조, 0.65W에 불과한 낮은 전력 소비로 다양한 애플리케이션에 이상적입니다. 향상된 이미지 알고리즘은 더욱 선명하고 깨끗한 열화상 출력을 보장합니다.
주류 직렬 통신 프로토콜, 다중 비디오 출력 포트 및 광범위한 광학 렌즈를 지원하는 COIN612G2는 빠른 핫스팟 감지를 지원하고 2차 개발 워크플로를 단순화하여 모든 기능을 갖춘 예산 친화적인 열 통합 솔루션을 제공합니다.
주요 특징
- 포괄적인 기능, 비용 효율적인 솔루션
- NETD 25mK 이하의 고성능 ApexCore 웨이퍼 레벨 적외선 감지기
- 향상된 이미지 품질을 위한 고급 이미지 처리 알고리즘
- 컴팩트한 구조, 경량 설계
- 크기: 25.4×25.4×15.7mm
- 무게: 15±1g, 전력 소비 ≤0.65W
- 다양한 구성, 신속한 통합
- 다양한 응용 분야 요구 사항에 따라 다양한 렌즈 옵션을 사용할 수 있습니다.
- USB 2.0/DVP/LVDS/BT.656 이미지 출력 인터페이스 지원
- 직렬 포트 제어로 RAW/YUV 이미지 데이터 출력
제품 사양
| 모델 | 코인612G2 |
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | ≤25mK/F1.0/25℃ |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30/50Hz |
| 시작 시간 | 6초 |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV422 |
| 이미지 알고리즘 | 비균일성 보정(NUC) 3D 소음 감소(3DNR) 2D 소음 억제(DNS) 동적 범위 압축(DRC) 가장자리 향상(EE) |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | |
| 표준 외부 인터페이스 | 50핀: DF40C-50DP-0.4V(51), (HRS,수) |
| 확장 보드 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 통신 인터페이스 | TTL-232/USB2.0 |
| 디지털 비디오 인터페이스 | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 0.65W |
| 기계 | |
| 베어 코어 크기(mm) | 25.4×25.4×15.7 |
| 벌거벗은 핵심 무게(g) | 15±1g |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 무작위 진동, 3축 |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | |
| 광학렌즈 | 고정 초점 무열: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| 보호 수준 | IP67(전면렌즈) |
산업용 애플리케이션
COIN612G2 열화상 모듈은 보안 모니터링, 산업 비전, 실외 관찰, 소방 및 구조, ADAS, 머신 비전 및 관련 분야에 적용됩니다.
우리의 장점
- 심층적인 기술 전문성:칩 설계, 웨이퍼 제조, 패키징, 테스트 및 시스템 통합 전반에 걸친 기능을 갖춘 적외선 센서 기술 연구, 개발 및 응용 분야에서 수년간의 경험을 보유하고 있습니다.
- 혁신에 중점:열화상 분야의 기술적 혁신에 전념하여 보안, 산업 모니터링, 지능형 시스템 전반에 걸쳐 NETD, SWaP 및 작동 온도의 경계를 넓힙니다.
- 다양한 제품 포트폴리오:냉각식 및 비냉각식 모두를 포함하는 광범위한 적외선 감지 구성 요소는 다양한 산업 분야에 맞춤형 솔루션을 제공합니다.
- 엄격한 신뢰성 검증:장기적인 안정성과 신뢰성을 보장하기 위해 다양한 테스트 절차를 갖춘 강력한 품질 관리 시스템입니다.
- 전문 기술 지원:엔지니어링 팀은 고객과 긴밀히 협력하여 시스템 통합을 가속화하고 효율성을 개선하며 출시 시간을 단축합니다.
자주 묻는 질문
1. 적외선 열화상이란 무엇입니까?
적외선 열화상은 적외선 복사와 열 에너지를 활용하여 물체에 대한 정보를 수집합니다. 눈에 보이지 않는 적외선 복사를 대상 표면의 온도 분포를 보여주는 가시적 적외선 열 이미지로 변환합니다. 서로 다른 물체, 심지어 동일한 물체의 서로 다른 부분도 방사 능력과 적외선 반사 강도가 다릅니다.
2. 적외선 이미징은 어떤 용도로 사용될 수 있나요?
야간 투시경, 수색 및 구조, 비파괴 검사, 전염병 예방, 열화상 측정, 보안 및 모니터링, 소방 등.
3. 열화상 모듈이란?
열화상 모듈은 일반적으로 적외선 감지기, 적외선 렌즈, 소프트웨어와 알고리즘이 내장된 하드웨어 전자 장치로 구성됩니다. 열화상 장치의 최소 기능 단위를 나타냅니다.
