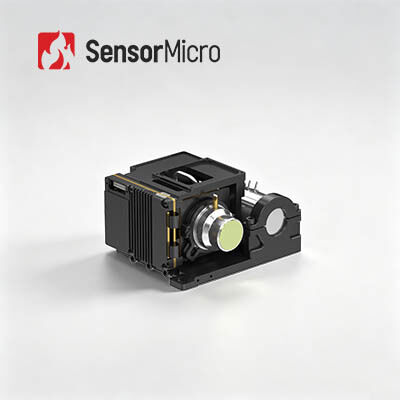

1024×768/10μm MWIR 적외선 검출기, HOT 고온 작동 및 컴팩트 경량 설계 적용 냉각 열 모듈
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 개빈 GC1010HMG |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1024 × 768/10μm | IR 감지기 NETD (23℃) | 20mK(F2); 25mK(F4) |
|---|---|---|---|
| 스펙트럼 범위 | 3.7~4.8μmMW | 프레임 속도 | 50Hz |
| 크기 | 87×94×54.5mm | 무게 | 460g 이하 |
| 강조하다 | MCT MWIR 적외선 검출기,15um 냉각 열 모듈,MCT 냉각 열 모듈 640x512 |
||
제품 설명
1024×768/10μm MWIR 적외선 탐지기로 냉각된 HOT 열 모듈
제품 개요
GAVIN GC1010HMG HOT MWIR 냉각 적외선 카메라 코어입니다확장된 배열과 소형화 픽셀 덕분에 이전 모델보다 더 나은 디테일 복제 기능을 제공합니다.DRC, 2D / 3D 노이즈 감축 및 엣지 강화와 같은 통합 최첨단 알고리즘은 예외적인 열 이미지 품질을 보장합니다.
HOT 고온 작동 기술은 눈에 띄는 SWaP 최적화를 촉진하여 컴팩트하고 가벼운 형태 요소와 낮은 전력 소비를 가능하게합니다. CameraLink, USB3를 지원합니다.0, GigE, HDMI 및 선택 가능한 RAW / YUV 출력으로 여러 다른 인터페이스, GC1010HMG는 휴대용 장비에 대한 최적의 열 촬영 솔루션입니다.이동용 화물 플랫폼 및 제한된 설치 공간 내에서 장거리 검출을 요구하는 장기 감시.
주요 특징
더 큰 FPA와 더 작은 픽셀 크기로 우수한 품질
- 1024×768/10μm 크기의 HOT MWIR 냉각 적외선 탐지기를 기반으로 개발하여 선명한 이미지 및 넓은 시야를 제공합니다.
- DRC, 2D/3D 노이즈 감축 및 우수한 이미지 품질을 위해 EE 엣지 강화 등 차세대 이미지 처리 알고리즘을 갖추고 있습니다.
- 더 작은 10μm 픽셀 크기는 더 높은 공간 해상도와 더 나은 신호-소음 비율을 제공합니다.
HOT 기술로 SWaP 최적화
- 150K 고온 작동을 지원하며 냉각 시간은 ≤ 4min
- 컴팩트 크기: 87×94×54.5mm, 가벼운 무게: 460g
풍부한 인터페이스, 쉬운 통합
- 카메라 링크/USB3.0/GigE/HDMI/SDI/MIPI/광섬유 인터페이스를 지원합니다.
- 유연한 RAW/YUV 이미지 출력
제품 사양
| 모델 | 가빈 GC1010HMG |
| 지표 | |
| 결의 | 1024×768 |
| 픽셀 크기 | 10μm |
| 스펙트럼 반응 | 3.7μm±0.2μm·4.8μm±0.2μm |
| IR 감지기 NETD (23°C) | 20mK (F2); 25mK (F4) |
| 이미지 처리 | |
| 프레임 속도 | 50Hz |
| 디지털 줌 | 1×에서 8× 연속 디지털 줌 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | DRC, 2D/3D 이미지 소음 감축, EE |
| 전기 | |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | 표준: DVP/LVDS/USB20 옵션: 카메라링크/USB3.0/GigE/SDI/HDMI/MIPI/일방식 광섬유/다방식 광섬유 |
| 외계 동기화 | 표준: LV-TTL 옵션: RS422/LVDS |
| 의사소통 | 표준: USB2.0/LV-TTL 옵션: RS422/CAN/USB3.0/GigE |
| 전원 공급 | 12V±1V |
| 일정 전력 소비 (23°C) | ≤8W |
| 냉각 시간 (23°C) | ≤4분 |
| 크기 (mm) | 87×94×545 |
| 무게 (g) | ≤460 |
| 작동 온도 | -40°C~+71°C |
| 광학 렌즈 | |
| 렌즈 옵션 | 고정 초점: 25mm/F2 |
산업용 용도
- NDT (비파괴적 시험)
- 환경 감시
- 장거리 감시
- 과학 연구
제품 포트폴리오 혜택
다양한 제품 포트폴리오
다양한 통합 요구 사항을 충족시키기 위해 적외선 감지기, 카메라 코어 및 모듈을 포함한 다양한 제품 형식.
풍부한 제품 다양성
다중 배열 해상도, 픽셀 크기, 파동 대역 및 렌즈 옵션 조합은 다양한 응용 프로그램에 더 많은 유연성을 제공합니다.
탁월 한 성능
맑은 영상, 컴팩트한 크기, 낮은 전력 소비, 높은 감수성, 높은 신뢰성
쉽게 통합
여러 인터페이스 옵션은 통합을 간단하게하고 여러 응용 분야에 걸쳐 빠른 개발을 가능하게합니다.
자주 묻는 질문
열 감수성이란 무엇인가요?
온도 민감도 (Thermal Sensitivity) 는 NETD (Noise Equivalent Temperature Difference) 라고도 불리며, 중파 (MWIR) 및 장파 (LWIR) 온도 영상 카메라를 평가하는 핵심 매개 변수입니다.그것은 열사진 카메라에 의해 측정된 명확성과 직접적으로 관련이 있습니다.온도차의 신호와 소음 비율을 나타내는 수치이며 밀리 켈빈 (mK) 으로 측정됩니다. 열 민감도 값이 작을수록민감도가 높을수록 이미지가 더 명확합니다..
열영상술의 응용 분야는 무엇입니까?
온도 측정 및 모든 날씨 영상 촬영은 적외선 열영상 기술의 두 가지 기본 기능입니다.이 두 가지 기술에 기반한 개발 제품은 보안 및 모니터링에 널리 사용됩니다.산업 검사, 소방, 예측 유지보수, ADAS, 전염병 예방, AIoT 등
