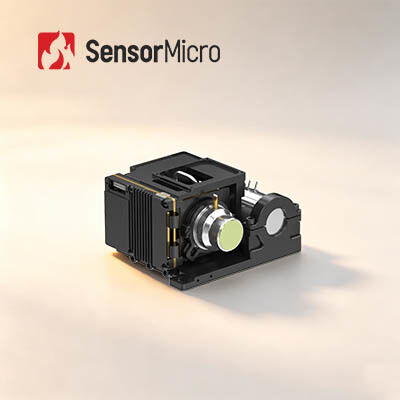

1024×768 해상도 10μm 픽셀 크기 장거리 모니터링을 위한 냉각 적외선 열 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 개빈 GC1010HMG |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1024 × 768/10μm | 프레임 속도 | 50Hz |
|---|---|---|---|
| IR 감지기 NETD (23℃) | 20mK(F2); 25mK(F4) | 스펙트럼 범위 | 3.7~4.8μm |
| 크기 | 87×94×54.5mm | 무게 | 460g 이하 |
| 강조하다 | 15um MWIR 냉각 열 모듈,MCT 재질 냉각 열 모듈,듀어 냉각기 어셈블리 냉각 카메라 모듈 |
||
제품 설명
10µm 1024×768 냉각 HOT MWIR 적외선 열 모듈 (장거리 감시용)
제품 개요
GAVIN GC1010HMG 냉각 적외선 카메라 코어는 1024×768, 10µm HOT MWIR 검출기를 특징으로 합니다. GC615HMG 모델에 비해 더 큰 초점면 배열과 더 작은 픽셀을 사용하여 복잡한 디테일까지 선명한 이미지를 캡처합니다. 차세대 고급 이미지 처리 알고리즘으로 구동되어 안정적이고 프리미엄급 열 이미지를 지속적으로 생성합니다. HOT 기술을 활용하여 모듈은 뛰어난 SWaP 성능을 달성하며, 크기 감소, 무게 감소 및 전력 소비 감소를 특징으로 합니다. 풍부한 디지털 비디오 인터페이스와 유연한 이미지 출력 모드를 갖춘 이 통합이 용이한 코어는 휴대용 시스템, 항공 탑재체 및 장기 모니터링 애플리케이션에 적합하며, 소형화, 전력 효율성 및 장거리 감지를 우선시하는 소형 프로젝트에 완벽하게 부합합니다.
주요 특징
- 더 큰 FPA 및 더 작은 픽셀 크기로 인한 우수한 품질
- 1024×768/10µm 대형 HOT MWIR 냉각 적외선 검출기를 기반으로 개발되어 선명한 이미지와 넓은 시야각 제공
- DRC, 2D/3D 노이즈 감소, EE 엣지 강화 등 차세대 이미지 처리 알고리즘 탑재로 우수한 이미지 품질 제공
- 더 작은 10µm 픽셀 크기로 더 높은 공간 해상도와 더 나은 신호 대 잡음비 제공
- HOT 기술을 통한 SWaP 최적화
- 150K 고온 작동 지원, 냉각 시간 ≤ 4분
- 컴팩트한 크기: 87×94×54.5mm, 가벼운 무게: 460g
- 풍부한 인터페이스, 쉬운 통합
- CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/광섬유 인터페이스 지원
- 유연한 RAW/YUV 이미지 출력
제품 사양
| 모델 | GAVIN GC1010HMG |
|---|---|
| 해상도 | 1024×768 |
| 픽셀 크기 | 10µm |
| 스펙트럼 응답 | 3.7µm±0.2µm ~ 4.8µm±0.2µm |
| IR 검출기 NETD(23℃) | 20mK(F2); 25mK(F4) |
| 프레임 속도 | 50Hz |
| 디지털 줌 | 1× ~ 8× 연속 디지털 줌 |
| 이미지 방향 | 수평/수직/대각선 플립 |
| 이미지 알고리즘 | DRC, 2D/3D 이미지 노이즈 감소, EE |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | 표준: DVP/LVDS/USB2.0 옵션: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/단일 모드 광섬유/다중 모드 광섬유 |
| 외부 동기화 | 표준: LV-TTL 옵션: RS422/LVDS |
| 통신 | 표준: USB2.0/LV-TTL 옵션: RS422/CAN/USB3.0/GigE |
| 전원 공급 장치 | 12V±1V |
| 안정적인 전력 소비(23℃) | ≤8W |
| 냉각 시간(23℃) | ≤4분 |
| 크기(mm) | 87×94×54.5 |
| 무게(g) | ≤460 |
| 작동 온도 | -40℃ ~ +71℃ |
| 광학 렌즈 | 고정 초점: 25mm/F2 |
산업 응용 분야
GAVIN GC1010HMG 열화상 모듈은 NDT, 환경 모니터링, 장거리 감시, 과학 연구 등 다양한 분야에서 널리 사용됩니다.
당사의 적외선 검출기 라인
자체 개발 적외선 검출기 기술
- 8인치 0.11µm VOx 비냉각 적외선 검출기
- 8인치 0.5µm MCT 냉각 적외선 검출기
- 8인치 0.5µm T2SL 냉각 적외선 검출기
생산 능력 및 장점
- 연간 6백만 개의 자체 개발 적외선 검출기
- 30,000 m² 반도체 제조 시설
- 20,000 m² 클린룸 면적
자주 묻는 질문
열 감도란 무엇인가요?
열 감도(NETD, Noise Equivalent Temperature Difference)는 중파장(MWIR) 및 장파장(LWIR) 열화상 카메라의 성능을 평가하는 핵심 매개변수입니다. 열화상 카메라로 측정된 선명도와 직접적인 관련이 있습니다. 온도 차이의 신호 대 잡음비를 나타내는 수치이며 밀리켈빈(mK) 단위로 측정됩니다. 열 감도 값이 작을수록 감도가 높고 이미지가 선명합니다.
열화상의 응용 분야는 무엇인가요?
온도 측정 및 전천후 이미징은 적외선 열화상 기술의 두 가지 기본 기능입니다. 이 두 가지 기술을 기반으로 개발된 제품은 보안 및 모니터링, 산업 검사, 소방, 예측 유지보수, ADAS, 전염병 예방, AIoT 등에서 널리 사용됩니다.
