15μM 640x512 MCT MWIR는 통합된 듀어 냉각기 어셈블리로 열 모듈을 냉각시켰습니다
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x결의안 | 640x512 / 15μm | 크리오쿨러 | RS058 |
---|---|---|---|
NETD | ≤17mK | 스펙트럼 범위 | 3.7~4.8μm |
사이즈 | 147x58.5x71mm | 중량 | ≤680g |
하이 라이트 | 15uM MWIR는 열 모듈을 냉각시켰습니다,MCT 재료는 열 모듈을 냉각시켰습니다,듀어 냉각기 어셈블리 냉각된 카메라 모듈 |

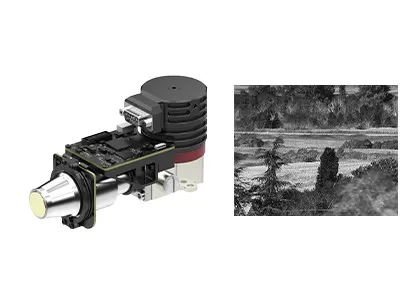

15μM 640x512 MCT MWIR는 통합된 듀어 냉각기 어셈블리로 열 모듈을 냉각시켰습니다
640x512 / 15μm MCT MWIR와 냉각된 AD 모듈은 빠른 통합을 위한 적외선 검출기를 냉각시켰습니다
매 새끼 시리즈는 광고 모듈을 냉각시켰고 냉각된 ir 디텍터로부터의 아날로그 신호를 디지털 영상 스트림 출력으로 변환시키기 위해 프리 앰프 기능을 가지고 있습니다. 그것은 다양한 해상도 포맷과 다른 파 밴드로 이용 가능합니다. EYAS615A는 640x512 / 15μm MWIR와 매 새끼 가족의 구성원들이 검출기와 통합된 RS058 크리오쿨러를 냉각시켰다는 것 입니다.
매 새끼로 일련은 광고 모듈을 냉각시켰습니다, OEM 고객들이 GST 적외선 검출기에 관한 빠른 수령 검사를 수행하고, 빠른 이차적 개발을 시작하고 냉각형 적외선 검출기를 기반으로 모듈과 완전한 제품의 그들의 개발 기간을 줄이도록 쉽습니다.
세계적 센서기술은 디자인, 제조, 판매와 열 이미징 검출기와 적외선 모듈의 마케팅을 전문으로 합니다. 우리는 고객들에게 이차적 전개된 시간을 줄이고, 매우 고객들을 위한 비용을 줄인 다양한 적외선열 영상 솔루션을 제공할 수 있습니다.
- 검출기 해상 : 640x512 / 15μm
- 검출기 소재 : MCT / 하퐁치드이트
- 크리오쿨러 : RS058
- 프레임 속도 : 조정할 수 있는 1~120Hz
- 사이즈 : 147×58.5×71mm
- 중량 : ≤680g
- 개발되도록 쉽 & 통합됩니다
모델 | EYAS615A |
ir 디텍터 성능 | |
결의안 | 640x512 |
화소 피치 | 15μm |
크리오쿨러 | RS058 |
스펙트럼 범위 | 3.7μm~4.8μm MW |
냉각 시간 (25' C) | ≤6min |
최적 NETD (20' C) | ≤17mK |
워킹 모드 | |
프레임 속도 | 조정할 수 있는 1~120Hz |
워킹 모드 | 스냅 사진 ; ITR / IWR 일체화 모드 ; 윈도우 방식 ; 안티 블루밍 |
전기 규격서 | |
표준 외부인터페이스 | QSH 60 핀 |
디지털 영상 | 카메라링크 : 출력 16비트 미가공 데이터 |
외부 동기 장치 | CC1 : INT / 프레임 외부 동기 장치 ; CC2 : MC 외부 동기 장치 |
통신 | 카메라링크 직렬 포트 : TFG+/-, TC+/- ; 9600bps |
전원 공급기 | 1명의 채널 영상 패널 : 5V 1 채널 크리오쿨러 : 24V |
파워 안정화 소비 | 7W |
차원 (밀리미터) | 147×58.5×71 |
중량 | ≤680g |
작동 온도 | -40' C ~ +60' C |
진동 크기 | 진동 : GJB 차량 탑재식 고속도 수송 충격 : 하프-사인파, 각각 40g 11 부인 콤마 3 주축 6 방향 3 번 |
EYAS615A 열사진법 모듈은 넓게 그와 같은 상당수 지역을 원격 모니터링 시스템, 비행 가시성 개선 시스템, 다중 센서 화물 등으로 이용합니다.
1. 열 센시비티가 무엇입니까?
또한 NETD (소음 등가 온도차)로 명명된 열 감응성은 매체 파 (MWIR)를 평가하기 위한 핵심적 매개 변수고 장파 (장파장 적외선) 열화상카메라입니다. 그것은 직접적으로 열영상 형성기에 의해 측정된 명료성과 관련됩니다. 그것은 온도차의 신호대잡음비를 대표하고 밀리켈빈스 (mK)로 측정된 수치입니다. 열 감도 값이 더 작습니다, 더 높은 민감도와 청소기 이미지.
2. 열사진법의 적용이 무엇입니까?
온도측정과 전천후 영상은 적외선열 이미지 처리 기술의 2 기본적 기능입니다. 제품은 이러한 2를 기반으로 기술이 넓게 보안 & 모니터링, UAV 화물, 공업 검사, 소방, 예측적 유지 관리, ADAS, 유행성 방지, 아이엇 등에서 사용됨이 분명해졌습니다.
