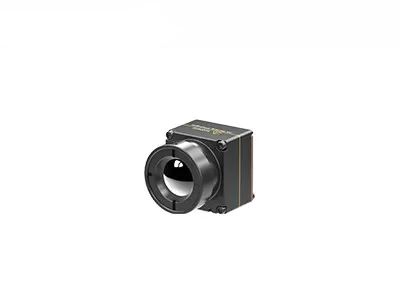

드론들을 위한 9.1 밀리미터 렌즈 비냉각 열사진법 모듈 30Hz 640x512 12μm
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL612/R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.7w |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| 일반적인 NETD | ≤40mk | 프레임 속도 | 30Hz |
| 강조하다 | 비냉각 열사진법 모듈 30Hz,9.1 밀리미터 렌즈 열사진법 모듈,640x512는 열 카메라 핵심을 윙윙거립니다 |
||
제품 설명
9.1mm 렌즈, 프레임 속도 30Hz 비냉각 640x512 12μm 드론용 열화상 모듈
제품 설명
iTL612R 적외선 카메라 코어는 640x512 / 12μm 웨이퍼 레벨 패키지(WLP) 적외선 열 감지기를 통합합니다. 8~14μm의 스펙트럼 범위를 가진 드론용 비냉각 LWIR 방사 열화상 모듈입니다.
iTL612 열화상 카메라 모듈은 선명하고 깨끗한 이미지 표현, 소형 크기 및 저렴한 비용을 특징으로 합니다. 완전히 최적화된 SWaP를 위해 설계된 iTL612R 비냉각 열 모듈은 제한된 공간에서 적외선 시스템 통합을 위한 안정적인 솔루션을 제공합니다. 소형 구조는 동일한 사양 모듈의 최고 수준에 도달했습니다. 또한 산업 온도 측정을 위해 -20℃~550 ℃의 측정 범위를 가진 선택적 열화상 기능이 있습니다.
iTL612 열 모듈은 예측 유지 보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진, 경찰 수사, 구조 및 구호, 산불 방지, 도시 안전 등의 분야를 위해 특별히 개발되었습니다.
주요 특징
소형 및 경량 디자인
• 크기: 21mm×22.3mm×27.3mm (9.1mm 렌즈 포함)
• 무게: 20.8g±1.5g (9.1mm 렌즈 포함)
• 0.7W의 낮은 전력 소비
선명한 이미지 및 정확한 방사 측정
• 새로운 이미지 처리 알고리즘: NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK 지원
• 지역, 점 및 등온 온도 측정 지원
쉬운 통합을 위한 다양한 인터페이스
• DVP/LVDS/USB2.0 인터페이스, RAW/YUV 이미지 데이터 출력, 직렬 포트 제어
제품 사양
| 모델 | iTL612/R |
| IR 감지기 성능 | |
| 감광 재료 | 바나듐 산화물 |
| 해상도 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 일반 NETD | ≤40mk |
| 이미지 처리 | |
| 프레임 속도 | 30Hz |
| 시작 시간 | 5s |
| 디지털 비디오 | RAW/YUV/BT656 |
| 이미지 알고리즘 | 비균일성 보정(NUC) 3D 노이즈 감소(3DNR) 노이즈 제거(DNS) 동적 범위 압축(DRC) 가장자리 향상(EE) |
| 이미지 표시 | 블랙 핫/화이트 핫/의사 컬러 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기적 사양 | |
| 표준 외부 인터페이스 | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, Male) |
| USB 확장 보드 | Type-C |
| 통신 인터페이스 | RS232-TTL/USB2.0 |
| 디지털 비디오 인터페이스 | CMOS8/USB2.0 |
| 공급 전압 | 3.3V±0.1V VDC |
| 일반 전력 소비 | 0.7W |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~+150°C, 0°C~550°C; 사용자 정의 및 확장 지원 |
| 온도 측정 정확도 | ±3°C 또는 ±3% (@23℃±3℃) 중 큰 값 |
| 지역 온도 측정 | 출력 지역 온도의 최대, 최소 및 평균값 지원 |
| SDK | Windows/Linux/ARM 지원; 회색에서 온도로의 비디오 스트림 분석 및 변환 달성 |
| 물리적 특성 | |
| 크기(mm) | 21×22.3×27.3 (9.1mm 렌즈 포함) |
| 무게 | 20.8g±1.5g (9.1mm 렌즈 포함) |
| 환경 적응성 | |
| 작동 온도 | -40°C~+70°C |
| 보관 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 3축 |
| 충격 | 반정현파, 40g/11ms, 3축 6방향 |
| 인증서 | ROHS2.0/REACH |
| 광학 | |
| 선택적 렌즈 | 고정 초점 비열화: 9.1mm |
산업 응용 분야
iTL612/R 열화상 모듈은 UAV 페이로드 및 웨어러블 장치에 통합될 수 있으므로 다음 분야에서 널리 사용됩니다.예측 유지 보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진, 경찰 수사, 구조 및 구호, 산불 방지, 도시 안전 등.
저희 서비스
완벽한 문서: 제품 매뉴얼, 설정 가이드 및 선택 참조. 추측 없이 시작하십시오.
개발 및 테스트 지원: 샘플 통합 테스트, 성능 평가 및 매개변수 검증이 용이합니다.
고급 개발자 툴킷: 심층 통합을 위한 SDK, API, 알고리즘 및 디버깅 도구.
원격 기술 지원: 연중무휴 지원—중요한 문제에 대한 신속한 응답 및 적시 해결.
보증: 최적의 성능을 복원하기 위한 정품 부품 및 엄격한 프로세스 준수.
자주 묻는 질문
1. 비냉각 초점면 배열 마이크로볼로미터는 어떻게 작동합니까?
적외선 복사 열 효과의 원리를 사용하여 비냉각 적외선 감지기는 적외선 흡수 재료로 적외선 복사 에너지를 열 에너지로 변환하여 감광 재료의 온도를 높입니다. 그런 다음 감광 재료의 특정 물리적 매개변수가 그에 따라 변경되어 특정 변환 메커니즘을 통해 전기 신호 또는 가시 광선 신호로 변환되어 물체의 감지를 실현합니다.
2. 비냉각 적외선 감지기의 장점은 무엇입니까?
비냉각 적외선 초점면 감지기는 IDCA(Integrated Dewar Cooler Assembly) 장치가 필요하지 않으며 실온에서 작동할 수 있습니다. 빠른 시작, 낮은 전력 소비, 작은 크기, 가벼운 무게, 긴 수명, 저렴한 비용 등의 장점이 있습니다. 비냉각 적외선 초점면 감지기의 감도는 냉각 적외선 감지기만큼 좋지 않지만 수년간의 개발을 거쳐 비용 효율성이 냉각 감지기보다 훨씬 우수하여 더 넓은 응용 전망을 가지고 있습니다.
