RoHS 비냉각 LWIR 드론 열화상 카메라 640x512 (소방용)
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL612/R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.7w |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| 일반적인 NETD | ≤40mk | 프레임 속도 | 30Hz |
| 강조하다 | 장파장 적외선은 열 카메라 640x512를 윙윙거립니다,소방 장파장 적외선은 열 카메라를 윙윙거립니다,로에스 비냉각 장파장 적외선 카메라 모듈 |
||
제품 설명

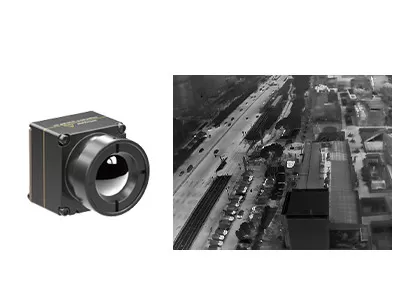

iTL612/R 열화상 모듈
비냉각 적외선 열 감지기 640x512 12μm을 갖춘 빠른 통합 드론 열화상 카메라
제품 설명설명
iTL612R 적외선 카메라 코어는 640x512 / 12μm 웨이퍼 레벨 패키지(WLP) 적외선 열 감지기를 통합합니다. 이는 8~14μm 스펙트럼 범위를 가진 드론용 비냉각 LWIR 방사 열화상 모듈입니다.
iTL612 열화상 카메라 모듈은 선명하고 깨끗한 이미지 표현, 컴팩트한 크기, 저렴한 비용을 특징으로 합니다. 완전히 최적화된 SWaP를 위해 설계된 iTL612R 비냉각 열 모듈은 제한된 공간에서 적외선 시스템 통합을 위한 안정적인 솔루션을 제공합니다. 컴팩트한 구조는 동일한 사양 모듈의 최고 수준에 도달했습니다. 또한 산업 온도 측정을 위해 -20℃~550 ℃ 범위의 측정 기능을 갖춘 선택적 열화상 기능도 있습니다.
iTL612 열 모듈은 예측 유지 보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진, 경찰 수사, 구조 및 구호, 산불 예방, 도시 안전 등의 분야를 위해 특별히 개발되었습니다.
주요 특징
컴팩트하고 가벼운 디자인
• 크기: 21mm×22.3mm×27.3mm (9.1mm 렌즈 포함)
• 무게: 20.8g±1.5g (9.1mm 렌즈 포함)
• 0.7W의 낮은 전력 소비
선명한 이미지 및 정확한 방사 측정
• 새로운 이미지 처리 알고리즘: NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK 지원
• 지역, 지점 및 등온 온도 측정 지원
쉬운 통합을 위한 다양한 인터페이스
• DVP/LVDS/USB2.0 인터페이스, RAW/YUV 이미지 데이터 출력, 직렬 포트 제어
제품 사양
| 모델 | iTL612/R |
| IR 감지기 성능 | |
| 감지 재료 | 바나듐 산화물 |
| 해상도 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 일반 NETD | ≤40mk |
| 이미지 처리 | |
| 프레임 속도 | 30Hz |
| 시작 시간 | 5s |
| 디지털 비디오 | RAW/YUV/BT656 |
| 이미지 알고리즘 | 비균일성 보정(NUC) 3D 노이즈 감소(3DNR) 노이즈 제거(DNS) 동적 범위 압축(DRC) 가장자리 향상(EE) |
| 이미지 표시 | 블랙 핫/화이트 핫/의사 컬러 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기적 사양 | |
| 표준 외부 인터페이스 | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, Male) |
| USB 확장 보드 | Type-C |
| 통신 인터페이스 | RS232-TTL/USB2.0 |
| 디지털 비디오 인터페이스 | CMOS8/USB2.0 |
| 공급 전압 | 3.3V±0.1V VDC |
| 일반 전력 소비 | 0.7W |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~+150°C, 0°C~550°C; 사용자 정의 및 확장 지원 |
| 온도 측정 정확도 | ±3°C 또는 ±3%(@23℃±3℃) 중 큰 값 |
| 지역 온도 측정 | 출력 지역 온도의 최대값, 최소값 및 평균값 지원 |
| SDK | Windows/Linux/ARM 지원; 회색에서 온도로의 비디오 스트림 분석 및 변환 수행 |
| 물리적 특성 | |
| 크기(mm) | 21×22.3×27.3 (9.1mm 렌즈 포함) |
| 무게 | 20.8g±1.5g (9.1mm 렌즈 포함) |
| 환경 적응성 | |
| 작동 온도 | -40°C~+70°C |
| 보관 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 3축 |
| 충격 | 반정현파, 40g/11ms, 3축 6방향 |
| 인증서 | ROHS2.0/REACH |
| 광학 | |
| 선택적 렌즈 | 고정 초점 비열: 9.1mm |
산업 응용 분야
iTL612/R 열화상 모듈은 UAV 페이로드 및 웨어러블 장치에 통합될 수 있으므로 다음 분야에서 널리 사용됩니다.예측 유지 보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진, 경찰 수사, 구조 및 구호, 산불 예방, 도시 안전 등.
회사 소개
비전: 감지의 경계를 넓히고 사람들이 주변 세계와 연결하는 방식을 변화시킵니다.
미션: 적외선 감지 기술의 힘을 활용하여 전 세계 산업을 변화시키고, 더 스마트한 의사 결정, 더 안전한 환경, 더 연결된 미래를 가능하게 합니다.
가치: 세상을 더 나은 곳으로 만드는 첨단 적외선 기술을 창조합니다.
FAQ
1. 금속 포장 적외선 감지기에 관하여
금속 포장은 금속 튜브 쉘, 열전 냉각기(TEC) 및 원주형 게터를 사용합니다. TEC는 적외선 감지기가 실온에서 작동하도록 하여 열화상 센서가 짙은 안개, 비, 눈 등과 같은 극한 환경에 적응하는 능력을 향상시키는 데 중요한 역할을 합니다.
그러나 단점은 비용이 너무 높아 비냉각 제품 생산 전체 비용의 60% 이상을 차지하고 생산 주기가 길어진다는 것입니다. 이러한 포장 방식은 고급 응용 분야를 위한 것입니다.
