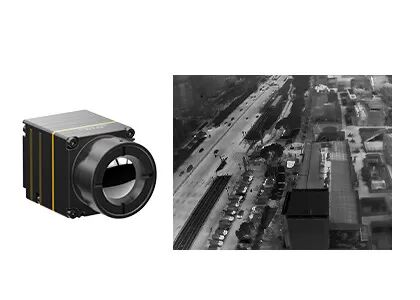

소화 및 구조용 비냉각 LWIR 드론 열화상 카메라 640x512 12μm
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL612/R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.7W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| 일반적인 NETD | 40mK 이하 | 프레임 속도 | 30Hz |
| 강조하다 | 12uM 드론 열 카메라,비냉각 장파장 적외선은 열 카메라를 윙윙거립니다,비냉각 적외선 검출기 640x512 |
||
제품 설명
방화 및 구조용 냉각되지 않은 LWIR 640x512 12μm 드론 열 카메라
제품 설명찢기
iTL612R 적외선 카메라 코어는 640x512 / 12μm 웨이퍼 레벨 패키지 (WLP) 적외선 열 탐지기를 통합합니다.그것은 8 ~ 14μm의 스펙트럼 범위의 드론을위한 냉각되지 않은 LWIR 방사선 열 촬영 모듈입니다..
iTL612 열 카메라 모듈은 선명하고 선명한 이미지 프레젠테이션, 컴팩트 크기와 저렴한 비용으로 특징입니다. 완전히 최적화 된 SWaP를 위해 지향됩니다.iTL612R 냉각되지 않은 열 모듈은 제한된 공간에서 적외선 시스템 통합을위한 신뢰할 수있는 솔루션을 제공합니다.그것의 콤팩트 구조는 동일한 사양 모듈의 최고 수준에 도달했습니다.그것은 또한 산업 온도 측정을 위해 -20 °C ~ 550 °C에서 측정 범위와 함께 선택적 온도 기능이 있습니다..
iTL612 열 모듈은 예측 유지보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진,경찰 조사구조, 산불 예방, 도시 안전 등
주요 특징
콤팩트 하고 가벼운 디자인
• 크기: 21mm × 22.3mm × 27.3mm (9.1mm 렌즈와 함께)
무게: 20.8g±1.5g (9.1mm 렌즈와 함께)
• 0.7W 이하의 낮은 전력 소비
선명 한 이미지 와 정확 한 방사선 측정
• 완전히 새로운 이미지 처리 알고리즘: NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK를 지원합니다.
• 지역, 포인트 및 동온 온도 측정 지원
다양한 인터페이스 간편한 통합
• DVP/LVDS/USB2.0 인터페이스, RAW/YUV 이미지 데이터 출력, 일련 포트 제어
제품 사양
| 모델 | ITL612/R |
| IR 탐지기의 성능 | |
| 민감한 자료 | 바나디움 산화물 |
| 결의 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 전형적인 NETD | ≤40mk |
| 이미지 처리 | |
| 프레임 속도 | 30Hz |
| 시작 시간 | 5s |
| 디지털 비디오 | RAW/YUV/BT656 |
| 이미지 알고리즘 | 비일관성 교정 (NUC) 3차원 소음 감축 (3DNR) 소음 차단 (DNS) 동적 범위 압축 (DRC) 가장자리 강화 (EE) |
| 이미지 표시 | 블랙 핫/화이트 핫/위조 컬러 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 사양 | |
| 표준 외부 인터페이스 | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, 남성) |
| USB 확장판 | C형 |
| 통신 인터페이스 | RS232-TTL/USB20 |
| 디지털 비디오 인터페이스 | CMOS8/USB20 |
| 공급 전압 | 3.3V±0.1V VDC |
| 일반적인 전력 소비 | 0.7W |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~+150°C, 0°C~550°C; 사용자 정의 및 확장 지원 |
| 온도 측정 정확성 | ±3°C 또는 ±3% 이상 (@23°C±3°C) |
| 지역 온도 측정 | 출력 지역 온도의 최대, 최소 및 평균 값 지원 |
| SDK | 윈도우/리눅스/ARM 지원; 비디오 스트림 분석 및 회색에서 온도 변환을 달성 |
| 신체적 특성 | |
| 크기 (mm) | 21×22.3×27.3 (9.1mm 렌즈) |
| 무게 | 20.8g±1.5g (9.1mm 렌즈와 함께) |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않는 |
| 진동 | 50.35gms, 3 축 |
| 충격 | 반 시노스 파동, 40g/11ms, 3 축 6 방향 |
| 인증서 | ROHS2.0/REACH |
| 광학 | |
| 선택용 렌즈 | 고정 초점 아테르마: 9.1mm |
산업용 용도
iTL612/R 열영상 모듈은 UAV 유료 화물과 웨어러블 장치에 통합될 수 있어예측 유지보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진, 경찰 조사, 구호 및 구조, 산불 예방, 도시 안전 등.
우리 에 관한 것
적외선 탐지기의 세계 최고의 제조업체이자 서비스 제공자로서, 센서 마이크로는 적외선 열영상 솔루션에 대한 오랜 경험을 자랑합니다."센서미크로"의 핵심 철학에 의해"센스 더"와 사용자 요구에 의해 주도, 우리는 적외선 기술의 잠재력을 풀기 위해 전 세계 고객에게 고성능 제품과 전문적인 서비스를 제공하는 데 헌신합니다.
자주 묻는 질문
1금속 포장에 대한 적외선 감지기
금속 포장은 금속 튜브 껍질, 열전기 냉각기 (TEC) 및 기둥형 겟을 사용합니다.TEC는 작업 온도를 안정화 하는 데 중요한 역할을 하기 때문에 적외선 탐지기가 실내 온도에서 작동, 따라서 열사진 센서의 극한 환경, 예를 들어 두꺼운 안개, 비와 눈 등에 적응하는 능력을 향상시킵니다.
그러나 단점은 전체 냉각되지 않은 제품 생산의 전체 비용의 60% 이상을 차지하는 너무 높은 비용이며 긴 생산 주기를 초래한다는 것입니다.이러한 포장 방법은 고급 애플리케이션을 위한 것입니다.
2열영상술의 응용 분야는 무엇인가요?
온도 측정 및 모든 날씨 영상 촬영은 적외선 열영상 기술의 두 가지 기본 기능입니다.이 두 가지 기술에 기반한 개발 제품은 보안 및 모니터링에 널리 사용됩니다., UAV 보급량, 산업 검사, 소방, 예측 유지보수, ADAS, 전염병 예방, AIoT 등
3적외선 화이트 핫 컬러는 어떤 필드를 사용할 수 있을까요?
흰색은 높은 온도를 나타내고 검은색은 낮은 온도를 나타냅니다.그것은 강력한 적용 가능성과 인간의 눈 관찰 습관과 일치합니다., 주로 관찰을 위해 사용됩니다.
