현명한 증식을 위한 비냉각 장파장 적외선 640x512 / 12μm 열사진법 모듈
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x결의안 | 640x512 / 12μm | 전형적 NETD | ≤40mK |
---|---|---|---|
스펙트럼 범위 | 8~14μm | 사이즈 | (9.1 밀리미터 렌즈로) 25.4×25.4×27.4 |
온도 범위 | (주문형인) -20C~+550C | 온도 정확도 | ±3C 또는 ±3% |
하이 라이트 | 640x512 장파장 적외선 열사진법 모듈,현명한 증식 장파장 적외선 열사진법 모듈 |

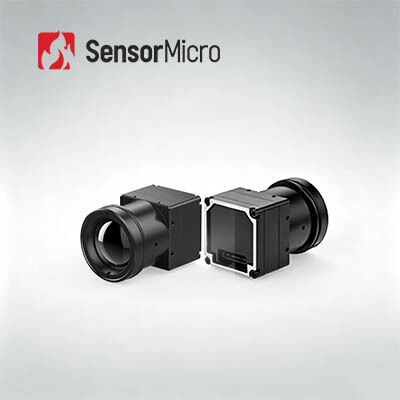

현명한 증식을 위한 비냉각 장파장 적외선 640x512 / 12μM 열사진법 모듈
COIN612R는 열적 이미지 시스템이 상업적 무인 항공기 (drones/UAV)를 위해 설계된 채로 적당한 적외선 카메라입니다. 그것은 무게에 크기와 빛에 작으며, 그것이 공기와 토양 조건의 전천후 모니터링을 실현하기 위해 쉽게 빛 우아프스에 통합될 수 있습니다.
COIN612R 적외선 카메라 핵심은 640x512 / 12μm 웨이퍼 레벨 패키지 (WLP) 적외열 검출기를 통합합니다. 그것은 날카롭고 바삭바삭한 이미지 표현, 소형 사이즈와 저비용에서 특징을 이룹니다. 이 열 카메라 모듈은 또한 산업적 온도측정을 위해 -20C~550 C로부터의 측정 범위와 선택적 테르모그래픽 기능을 가지고 있습니다.
- 미니 사이즈
- 경량
- 전형적 NETD≤40mk
- 고급 품질 이미지
- 저 전력 소모
- 급격한 발달 & 통합
모델 | COIN612/R |
ir 디텍터 성능 | |
기밀 자료 | 산화 바나듐 |
결의안 | 640×512 |
화소 피치 | 12μm |
스펙트럼 범위 | 8μm ~14μm |
전형적 NETD | ≤40mK |
영상 처리 | |
프레임 속도 | 25Hz/30Hz |
구동 시간 | 5s |
아나로그 비디오 | PAL / NTSC |
디지털 영상 | RAW/YUV/BT656 |
이미지 알고리즘 | 비일률성 보정 (NUC) 3D 소음 감소 (3DNR) 2D 소음 감소 (DNS) 동적 범위 압축 (DRC) 에지 강조 (EE) |
디지털 줌 | 1~8X 계속적 줌, 계단 폭 1/8 (YUV 출력) |
이미지 표시 | 검은 가온 / 열렬하 / 의사 색채 |
PC 소프트웨어 | |
ICC 소프트웨어 | 모듈 제어 & 비디오 디스플레이 |
전기 규격서 | |
표준 외부인터페이스 | 50Pin HRS : DF40C-50DP-0.4V(51), (남자인 HRS) |
USB 확장 보드 | 타입-C |
통신 인터페이스 | TTL-232/USB2.0 |
디지털 비디오 인터페이스 | CMOS8/CMOS16/LVDS/USB2.0 |
공급 전압 | 4~5.5V |
전형적 소비 전력 | 0.9W |
온도측정 | |
작동 온도 범위 | -10C~+50C |
온도 측정 범위 | -20C~150C, 0C~550C (지원 확장 & 특화) |
온도 측정 정확도 | ±3C 또는 ±3%의 더 큽니다 |
지방 기온 측정 | 지원 최대, 출력 지방 기온의 최소이고 평균 가치 |
SDK | 윈도우 / 리눅스 /는 무장합니다 ; 그레이부터 온도까지 비디오 스트림 해석과 변환을 달성하세요 |
물리적 특성 | |
(밀리미터)를 분류하세요 | (9.1 밀리미터 렌즈로) 25.4×25.4×27.4 (13 밀리미터 렌즈로) 25.4×25.4×39.5 (19 밀리미터 렌즈로) 25.4×25.4×38.3 |
중량 | (9.1 밀리미터 렌즈로) 27g±2g (13 밀리미터 렌즈로) 40g±2g (19 밀리미터 렌즈로) 41g±2g |
환경 적응 능력 | |
작동 온도 | -40' C ~ +70' C |
저장 온도 | -45' C ~ +85' C |
습도 | 5%~95%, 불응축 |
진동 | 3 주축, 진동 5.35grms를 산개합니다 |
충격 | 하프-사인파, 40g/11ms, 3이지 주축 6 방향 |
증명서 | ROHS2.0/REACH |
광학 | |
선택적인 렌즈 | 고정초점 무열적 : 9.1 mm/13mm/19mm |
보호 수준 | IP67 평가 (전면) |
UAV를 위한 COIN612R 열 카메라는 전력 검사, 광기전성 검사, 환경 보호 탐지, 과학적 연구, 항공 촬영, 경찰 조사, 재난 구호 & 구조, 산불 방지, 도시적 안전 등을 위해 사용될 수 있습니다.
1. 의사 색채가 무엇입니까?
사이비는 물들고 또한 허위 컬러를 불렀습니다, 물체의 열 분배가 적외선 열상 장비에 의해 시각적 픽처로 변환되고 밝기 신호 또는 의사 색채에서 모니터에 디스플레이될 수 있습니다. 그러므로 목표의 온도 분포는 획득될 수 있습니다. 쉽게 시각적으로 열화상을 분석하기 위해 사람들을 위해 그것을 더 쉬워지게 만들기 위해 그것은 차이를 온도에서 표현하는 허위 컬러를 사용하여 대표됩니다.
2. GST 열사진법 모듈은 얼마나 많은 의사 색채를 제공할 수 있습니까?
- 백색 가온
- 용암
- 철보
- 가열 철
- 의학적입니다
- 북극 지방
- Rainbow1
- Rainbow2
- 핫도그
- 백색 가온
