UAV 화물을 위한 비냉각 장파장 적외선 열사진법 모듈 640x512 12uM
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL612/R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.7w |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| 일반적인 NETD | ≤40mk | 프레임 속도 | 30Hz |
| 강조하다 | 장파장 적외선 열사진법 모듈 12uM,UAV 화물 장파장 적외선 열사진법 모듈,장파장 적외선 열 카메라 핵심 640x512 |
||
제품 설명

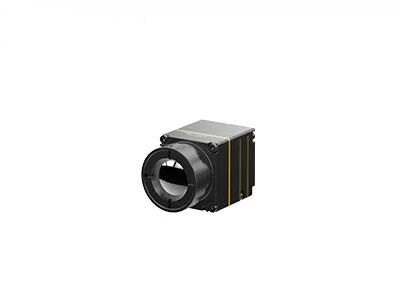

비냉각 LWIR 열화상 모듈 640x512 12um, UAV 페이로드용
제품 설명
iTL612R은 8~14μm의 스펙트럼 범위를 가진 드론용 비냉각 LWIR 방사 열화상 모듈입니다. 웨이퍼 레벨 패키징 640×512/12μm 적외선 감지기를 통합한 iTL612 적외선 카메라 모듈은 강력한 이미지 처리 알고리즘과 선택적 방사 기능을 갖추고 있어 장거리 고고도 장면에서 대상을 쉽게 식별할 수 있습니다.
21mm×22.3mm×27.3mm의 소형 크기와 21g의 가벼운 무게로 iTL612 비냉각 열화상 모듈은 공간 제약이 엄격한 드론에 통합하기에 매우 적합합니다. 컴팩트한 디자인은 동일 사양의 열화상 카메라 모듈 중 최고 수준에 도달했습니다. 또한 최적화된 회로 구조 설계는 0.7W의 안정적인 전력 소비를 보장하여 적외선 시스템의 긴 배터리 수명을 효과적으로 향상시킵니다.
iTL612 열 모듈은 예측 유지 보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진, 경찰 수사, 구조 및 구호, 산불 방지, 도시 안전 등의 분야를 위해 특별히 개발되었습니다.
주요 특징
컴팩트 & 경량 디자인
• 크기: 21mm×22.3mm×27.3mm (9.1mm 렌즈 포함)
• 무게: 20.8g±1.5g (9.1mm 렌즈 포함)
• 0.7W의 낮은 전력 소비
선명한 이미지 & 정확한 방사 측정
• 새로운 이미지 처리 알고리즘: NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK 지원
• 지역, 점 & 등온 온도 측정 지원
쉬운 통합을 위한 다양한 인터페이스
• DVP/LVDS/USB2.0 인터페이스, RAW/YUV 이미지 데이터 출력, 시리얼 포트 제어
제품 사양
| 모델 | iTL612/R |
| IR 감지기 성능 | |
| 감지 재료 | 바나듐 산화물 |
| 해상도 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 일반 NETD | ≤40mk |
| 이미지 처리 | |
| 프레임 속도 | 30Hz |
| 시작 시간 | 5s |
| 디지털 비디오 | RAW/YUV/BT656 |
| 이미지 알고리즘 | 비균일성 보정 (NUC) 3D 노이즈 감소 (3DNR) 노이즈 제거 (DNS) 동적 범위 압축 (DRC) 가장자리 강조 (EE) |
| 이미지 표시 | 블랙 핫/화이트 핫/의사 컬러 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 & 비디오 표시 |
| 전기적 사양 | |
| 표준 외부 인터페이스 | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, Male) |
| USB 확장 보드 | Type-C |
| 통신 인터페이스 | RS232-TTL/USB2.0 |
| 디지털 비디오 인터페이스 | CMOS8/USB2.0 |
| 공급 전압 | 3.3V±0.1V VDC |
| 일반 전력 소비 | 0.7W |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~+150°C, 0°C~550°C; 사용자 정의 및 확장 지원 |
| 온도 측정 정확도 | ±3°C 또는 ±3% (@23℃±3℃) 중 큰 값 |
| 지역 온도 측정 | 출력 지역 온도의 최대값, 최소값 및 평균값 지원 |
| SDK | Windows/Linux/ARM 지원; 회색에서 온도로의 비디오 스트림 분석 및 변환 달성 |
| 물리적 특성 | |
| 크기 (mm) | 21×22.3×27.3 (9.1mm 렌즈 포함) |
| 무게 | 20.8g±1.5g (9.1mm 렌즈 포함) |
| 환경 적응성 | |
| 작동 온도 | -40°C~+70°C |
| 보관 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 3축 |
| 충격 | 반정현파, 40g/11ms, 3축 6방향 |
| 인증서 | ROHS2.0/REACH |
| 광학 | |
| 선택적 렌즈 | 고정 초점 비열화: 9.1mm |
산업 응용 분야
iTL612/R 열화상 모듈은 UAV 페이로드 및 웨어러블 장치에 통합될 수 있으며, 다음과 같은 분야에서 널리 사용됩니다.예측 유지 보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진, 경찰 수사, 구조 및 구호, 산불 방지, 도시 안전 등.
당사의 장점
SensorMicro는 세계 최고의 적외선 감지기 제조업체 및 서비스 제공업체입니다. 전 세계 고객에게 고성능 비냉각 및 냉각 열화상 감지기를 제공하고 전문적인 응용 경험을 공유하고자 합니다.
SensorMicro는 다양한 형식과 파장대의 첨단 적외선 감지기, 카메라 코어 및 모듈을 제공합니다. 선명도, 감도 및 효율성을 위해 설계된 당사 제품은 다양한 시스템에 원활하게 통합되어 여러 산업 분야에서 차세대 이미징 및 감지 응용 프로그램을 지원합니다.
SensorMicro 감지기는 열화상, 보안 및 감시, 개인 시야, 자동차 및 소비자 적외선 제품에 널리 사용되었습니다. SensorMicro의 대량 생산 능력은 기존 및 신규 시장의 증가하는 수요를 충족할 수 있게 해줍니다.
자주 묻는 질문
1. 의사 컬러란 무엇입니까?
의사 컬러라고도 하는 가짜 색상은 적외선 열화상 시스템을 통해 물체의 열 분포를 시각적 이미지로 변환하여 흑백 또는 의사 컬러로 모니터에 표시할 수 있습니다. 따라서 물체의 온도 분포를 얻을 수 있습니다. 사람들이 열 이미지를 시각적으로 쉽게 분석할 수 있도록 온도의 차이를 나타내는 가짜 색상을 사용하여 표현됩니다.
2. SensorMicro 열화상 모듈은 몇 가지 의사 컬러를 제공할 수 있습니까?
- 화이트 핫
- 용암
- 아이언보우
- 핫 아이언
- 의료
- 북극
- 레인보우1
- 레인보우2
- 레드 핫
- 화이트 핫
