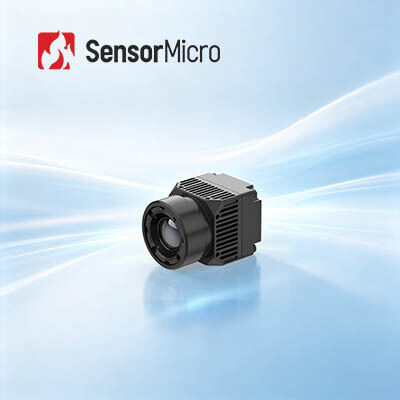

640x512 해상도 8μm 픽셀 피치 비냉각 적외선 카메라 모듈 (의료 진단용 일반 NETD 30mk)
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | RoHS; Reach |
| 모델 번호 | iHA608W |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.6W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 8μm |
| 일반적인 NETD | 30mK 이하 | 프레임 속도 | 25Hz |
| 강조하다 | 비냉각 적외선 카메라 모듈,384x288 비냉각 적외선 카메라 모듈,전형적 NETD 50mk 열 카메라 핵심 |
||
제품 설명
640x512/8μm 냉각되지 않은 적외선 카메라 모듈
제품 개요
모델 iHA608W는 8μm 픽셀 피치와 ApexCore 640 × 512 냉각되지 않은 적외선 탐지기를 통합합니다.접촉이 없는 생체 온도 측정에 최적화되어 ±0의 측정 정확도를 제어합니다..5°C. 맞춤형 의료 영상 처리 펌웨어가 탑재되어 있어 열영상 분자성을 최적화합니다.실시간 목표 열 분포를 재구성하고 측정 온도 값의 진실성과 안정성을 보장합니다..
8μm 미니 픽셀 레이아웃은 모듈 부피와 구조 차원을 크게 줄인다. C형 비디오 출력 및 USB2를 포함한 이중 인터페이스.0 데이터 통신은 시스템 통합 주기를 단축하기 위해 예약됩니다.적용 가능한 시나리오는 임상 의료 진단, 대량 질병 검진, 축산 온도 획득 및 생체 모니터링 작업을 포함합니다.
주요 특징
정확 한 측정, 부드러운 영상
• 접촉 없는 생물학적 온도 검출을 위해 개발되었으며, ±0.5°C의 높은 측정 정확도를 갖추고 있습니다.
• 의료용 렌즈와 독점적인 의료용 이미지 처리 알고리즘을 적용하여 더 날카로운 열영상을 제공합니다.
쉬운 통합을 위한 초소형 모듈
• 모듈 구조를 소형화하기 위해 8μm ApexCore 작은 픽셀 적외선 탐지기를 채택합니다.
• 크기는 단지 21×21×31.5mm이며 무게는 25±2g로 조절되며 다양한 컴팩트 장치와 완벽하게 일치합니다.
효율적인 시스템 통합 및 개발 복잡성 감소
• 표준 C 타입 + USB2.0 인터페이스 보다 빠른 통합
• 개발 작업을 간소화하기 위해 제공되는 Windows / Android / Linux SDK
제품 사양
| 모델 | iHA608W |
|---|---|
| IR 감지기 표시기 | |
| 민감한 자료 | 보크스 |
| 결의 | 640×512 |
| 픽셀 크기 | 8μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤ 30mK |
| 이미지 처리 | |
| 디지털 프레임 레이트 | 25Hz |
| 시작 시간 | ≤6s |
| 디지털 비디오 | RAW/YUV/TMP |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 표시 | 의학적 색상/ 유사 색상 |
| PC 소프트웨어 | |
| 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 온도 측정 | |
| 작업 온도 | 10°C ~ +50°C |
| 측정 범위 | 32°C ~ +42°C |
| 측정 정확성 | 2분 동안 작동 후 ±0.5°C (목적 온도 범위가 32~42°C이고 주변 온도가 23±3°C일 때) |
| 측정 거리 | 0.5m ~ 5m, SDK를 통해 다양한 거리에서 온도 측정이 가능합니다. |
| SDK | 윈도우/안드로이드/리눅스용 SDK가 있습니다. 비디오 스트림 분석, 모듈 제어, 포괄적 인 배열 온도 측정, 온도 이미징, 온도 창 설정 및 여러 장치 통합을 가능하게합니다. |
| 전기 | |
| 표준 외부 인터페이스 | USB ((TYPE-C) |
| 통신 인터페이스 | USB |
| 디지털 비디오 인터페이스 | USB20 |
| 공급 전압 | 5V±05 |
| 일반적인 전력 소비 | 0.6W |
| 광학 렌즈 | |
| 초점 길이는 | 4mm |
| 렌즈 종류 | 고정 초점 아테르마 |
| 젠장 | 1 |
| FOV (H×V) | 690.2° × 55.4° |
| 물리적 차원 | |
| 크기 (mm) | 21mm × 21mm × 31.5mm (4mm 렌즈) |
| 무게 (g) | 25g±2 (4mm 렌즈) |
| 환경적 적응력 | |
| 작동 온도 | -10°C+50°C |
| 저장 온도 | -45°C+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 50.35gms, 무작위 진동, 3축 |
| 충격 | 반 시노스 파동, 40g/11ms, 충격 방향 3축, 6 방향 |
| ESD | 접촉 방출: 6KV 공기 배열: 8KV |
| 인증 | |
| 환경 보호 | ROHS2.0/REACH |
산업용 용도
iHA608W 열 모듈은 질병 검진, 전통 중국 의학 물리 치료, 건강 검사, 재활 등 분야에서 널리 사용될 것으로 예상됩니다.현재와 미래에.
제품 포트폴리오 장점
다양한 제품 포트폴리오
다양한 통합 요구 사항을 충족시키기 위해 적외선 감지기, 카메라 코어 및 모듈을 포함한 다양한 제품 형식.
풍부한 제품 다양성
다중 배열 해상도, 픽셀 크기, 파동 대역 및 렌즈 옵션 조합은 다양한 응용 프로그램에 더 많은 유연성을 제공합니다.
탁월 한 성능
명확한 영상, 컴팩트한 크기, 낮은 전력 소모, 높은 감수성, 그리고 강력한 신뢰성, 다양한 환경적 도전을 수행하도록 설계되었습니다.
쉽게 통합
여러 인터페이스 옵션은 통합을 간단하게하고 여러 응용 분야에 걸쳐 빠른 개발을 가능하게합니다.
자주 묻는 질문
-
NETD 는 무엇 입니까?
NETD는 '소음 적 온도 차이'를 의미합니다.그것은 열영상 탐지기가 이미지의 열 방사선에서 매우 작은 차이를 구별 할 수 있는 방법을 측정하는 것입니다.NETD는 일반적으로 밀리 켈빈 (mK) 으로 표현됩니다. 일반적으로 NETD 수치가 낮을수록 열 민감도가 더 높습니다. -
SWaP3는 뭐죠?
SWaP3는 크기, 무게, 전력, 성능 및 가격을 의미합니다. 적외선 산업의 기술 추세를 나타냅니다. -
DRI란 무엇인가요?
DRI는 일반적으로 열영상 시스템의 탐지, 인식 및 식별 거리를 의미합니다. 열영상 시스템의 성능을 판단하는 중요한 매개 변수입니다.
