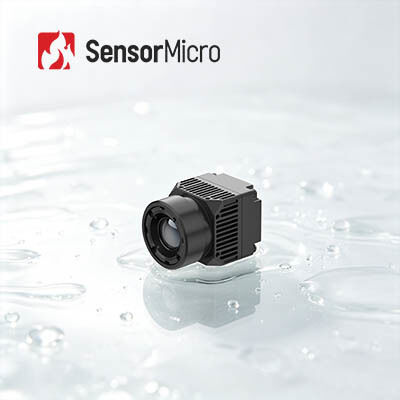

640x512 해상도 및 8μm 픽셀 피치를 갖춘 의료 열화상 스크리닝용 LWIR 비냉각 열화상 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | RoHS2.0; Reach |
| 모델 번호 | iHA608W |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.6W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 8μm |
| 일반적인 NETD | 30mK 이하 | 프레임 속도 | 25Hz |
| 강조하다 | 의료용 LWIR 냉각되지 않은 열 모듈,냉각되지 않은 열 모듈 384x288,17um 열사진 카메라 모듈 |
||
제품 설명
LWIR 냉각되지 않은 열모듈 640x512 8μm 의료 열영상 검사용
LWIR 냉각되지 않은 열 모듈 640x512 8μm 의료 열 이미지 검사용
제품 설명
의료 온도 측정용 고성능 냉각되지 않은 적외선 카메라 코어를 찾고 계십니까?±0의 비접촉 체온 측정용으로 제작된.5도 측정 정확성, 맞춤형 의료 이미지 처리 알고리즘온도 분포를 정확하게 매핑하고 안정적인 온도 측정 데이터를 출력합니다.· 8μm의 픽셀 크기가 전체 크기와 무게를 축소합니다. C형 비디오 및 USB2.0 통신 포트를 갖추고, 열 코어는 원활한 통합을 지원합니다.일반적인 사용 사례는 의료 진단 장비를 포함합니다., 공공 장소의 건강 검사 스테이션 및 가축 체온 검사
주요 특징
- 고정밀 온도 측정 및 생생한 열 영상
- 인간 온도를 접촉 없이 감지하기 위해 특별히 설계된, ±0.5°C까지의 정확도
- 선명한 열사진을 위한 전문 의료 알고리즘과 결합된 의료적 품질의 광 렌즈
- 작은 크기와 가벼운 임베디드 열핵
- ApexCore 8μm 적외선 센서는 소형화 된 기계적 디자인을 가능하게합니다.
- 차원 21×21×31.5mm, 무게 25±2g, 미니 의료 기기에 쉽게 들어갈 수 있습니다
- 사용자 친화적 인 통합 및 멀티 플랫폼 SDK
- 사용 준비가 된 C 타입 및 USB 2.0 인터페이스 시스템 배포 속도를 높이기 위해
- 전체 SDK 지원: 윈도우, 안드로이드, 리눅스, 엔지니어링 개발 어려움을 줄여
제품 사양
| 모델 | iHA608W |
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 640×512 |
| 픽셀 크기 | 8μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤ 30mK |
| 이미지 처리 | |
| 디지털 프레임 레이트 | 25Hz |
| 시작 시간 | ≤6s |
| 디지털 비디오 | RAW/YUV/TMP |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 표시 | 의학적 색상 |
| PC 소프트웨어 | |
| 컴퓨터 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 온도 측정 | |
| 작동 온도 | 10°C~+50°C |
| 온도 측정 범위 | 32°C~+42°C |
| 온도 측정 정확성 | ≤±0.5°C (열열 2분 후, 주변 23±3°C, 목표 32-42°C) |
| 측정 거리 | 0.5m-5m; SDK를 통해 멀티 거리의 온도 측정을 지원합니다. |
| SDK | 윈도우/안드로이드/리눅스 SDK를 지원, 비디오 스트림 분석, 모듈 제어, 포괄적 인 배열 온도 측정, 온도 이미징, 온도 창 설정, 다중 통합을 실현 |
| 전기 | |
| 표준 외부 인터페이스 | USB ((TYPE-C) |
| 통신 인터페이스 | USB |
| 디지털 비디오 인터페이스 | USB20 |
| 공급 전압 | 5V±05 |
| 일반적인 전력 소비 | 0.6W |
| 광학 렌즈 | |
| 초점 길이 | 4mm |
| 렌즈 종류 | 고정 초점 아테르마 |
| F/# | 1 |
| FOV ((H × V) | 690.2° × 55.4° |
| 기계식 | |
| 크기 (렌즈 포함) | 21mm×21mm×31.5mm (4mm 렌즈를 포함) |
| 무게 (렌즈 포함) | 25g±2 ((4mm 렌즈를 포함하여) |
| 환경적 적응력 | |
| 작동 온도 | -10°C~+50°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 50.35gms, 무작위 진동, 3축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향, 3 축, 6 방향 |
| ESD | 6kV 접촉 방출; 8kV 공기 방출 |
| 인증 | |
| 환경 인증 | ROHS2.0/REACH |
산업용 용도
iHA608W 열 모듈은 질병 검진, 전통 중국 의학 물리 치료, 건강 검사, 재활 등 분야에서 널리 사용될 것으로 예상됩니다.현재와 미래에.
우리 의 장점
- 다양한 제품 포트폴리오
- 깊은 기술 전문 지식
- 엄격 한 신뢰성 검증 은 품질 보장 을 보장 한다
- 적외선 센싱의 혁신과 실제 구현에 중점을 둔
- 전문 기술 지원 및 공동 개발 서비스
자주 묻는 질문
1냉각되지 않은 IR 탐지기와 냉각 된 IR 탐지기의 차이점은 무엇입니까?
현재 시장에는 냉각 및 냉각되지 않은 두 가지 유형의 적외선 열영상 센서가 있습니다.
냉각되지 않은 IR 탐지기는 주변 온도에서 작동합니다. 반도체 산업에 기반하고 따라서 일반적으로 작은 크기와 저렴한 비용으로 대량으로 제조 될 수 있습니다.냉각되지 않은 IR 검출기는 휴대용 / 휴대용 / 모바일 장치에서 널리 사용됩니다..
냉각된 IR 탐지기는 매우 낮은 온도에서 유지되는 장치에 포장되어 있으며 크리오 쿨러에 의해 지원됩니다.냉각되지 않은 센서보다 더 비싸고 덜 신뢰할 수 있습니다.그러나 냉각 시스템은 매우 민감하며 일반적으로 장거리 미션을 달성하기 위해 긴 초점 거리의 광학으로 작동합니다.
냉각되지 않은 IR 탐지기는 주변 온도에서 작동합니다. 반도체 산업에 기반하고 따라서 일반적으로 작은 크기와 저렴한 비용으로 대량으로 제조 될 수 있습니다.냉각되지 않은 IR 검출기는 휴대용 / 휴대용 / 모바일 장치에서 널리 사용됩니다..
냉각된 IR 탐지기는 매우 낮은 온도에서 유지되는 장치에 포장되어 있으며 크리오 쿨러에 의해 지원됩니다.냉각되지 않은 센서보다 더 비싸고 덜 신뢰할 수 있습니다.그러나 냉각 시스템은 매우 민감하며 일반적으로 장거리 미션을 달성하기 위해 긴 초점 거리의 광학으로 작동합니다.
2웨이퍼 레벨 패키지 적외선 감지기
웨이퍼 레벨 패키징, 웨이퍼 레벨 사이즈 패키징으로도 알려져 있으며, 반도체 산업의 첨단 패키징 기술의 중요한 부분이되었습니다.웨이퍼 레벨 패키징 (WLP) 은 MEMS 웨이퍼 전체에 직접 높은 진공 패키징을 완료하는 과정입니다., 그 다음 한 개의 적외선 탐지기를 만들기 위해 스크립팅 및 절단. 그것은 조각하기 전에 IR 탐지판에 직접 포장 및 테스트 절차의 대부분 또는 전부를 수행합니다.
그것은 작은 크기, 가벼운 무게, 휴대용, 휴대용, 저렴한 가격과 높은 생산 효율성의 요구를 충족시키는 개선된 칩 크기 패키지입니다.
그것은 작은 크기, 가벼운 무게, 휴대용, 휴대용, 저렴한 가격과 높은 생산 효율성의 요구를 충족시키는 개선된 칩 크기 패키지입니다.
