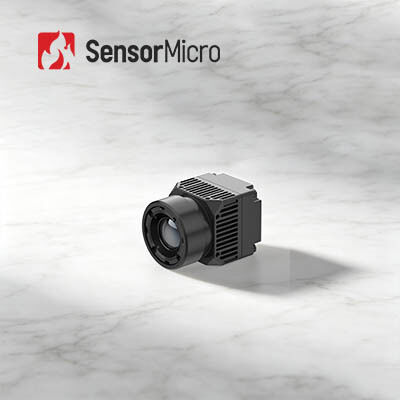

640×512 해상도 비냉각식 열화상 카메라 모듈, ±0.5℃ 정확도 및 8μm 픽셀 피치, 신체 온도 스크리닝용
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iHA608W |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640 × 512 | 전력 소비 | 0.6W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 8μm |
| 일반적인 NETD | 30mK 이하 | 프레임 속도 | 25Hz |
| 강조하다 | 열 카메라 모듈 384x288,냉각되지 않은 열 카메라 모듈 17um,체온 검사 냉각되지 않은 열 카메라 |
||
제품 설명
체온 측정용 비냉각 열화상 카메라 모듈 640×512/8μm
제품 개요
iHA608W 열화상 모듈은 체온 측정 및 의료 진단을 위해 특별히 개발되었습니다. 이 고급 열화상 솔루션은 온도 데이터와 열 분포를 캡처하여 방사선이 없고 비침습적인 조기 질병 진단 및 장거리 대규모 체온 측정을 가능하게 합니다.
이 모듈은 ApexCore 640×512/8μm 적외선 검출기, 정밀 광학 렌즈 및 온도 측정을 위한 포괄적인 SDK를 통합하여 최대 ±0.5℃의 정확도를 제공합니다.
주요 특징
- 정밀 측정, 상세한 열화상 - 비접촉 체온 측정용으로 특별히 설계되었으며 최대 ±0.5℃의 정확도를 제공합니다. 의료 등급 광학 렌즈와 전용 의료 영상 처리 알고리즘으로 선명한 이미지를 제공합니다.
- 컴팩트한 디자인, 경량 통합 - 작은 픽셀 피치를 가진 8μm ApexCore 적외선 검출기로 구동되어 컴팩트한 폼팩터를 제공합니다. 크기는 21×21×31.5mm, 무게는 25±2g으로 컴팩트한 장치에 통합하기에 이상적입니다.
- 빠른 통합, 쉬운 개발 - 표준화된 Type-C + USB 2.0 인터페이스로 시스템 통합을 간소화합니다. Windows, Android 및 Linux SDK를 제공하여 개발 장벽을 낮춥니다.
제품 사양
| 모델 | iHA608W |
| IR 검출기 지표 | |
| 민감 재료 | VOx |
| 해상도 | 640×512 |
| 픽셀 크기 | 8μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반 NETD | ≤30mK |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25Hz |
| 시작 시간 | ≤6s |
| 디지털 비디오 | RAW/YUV/TMP |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 표시 | 의료/의사 색상 |
| PC 소프트웨어 | |
| 컴퓨터 소프트웨어 | 모듈 제어 및 비디오 표시 |
| 온도 측정 | |
| 작동 온도 | 10℃~+50℃ |
| 온도 측정 범위 | 32℃~+42℃ |
| 온도 측정 정확도 | ≤±0.5℃ (2분 예열 후, 주변 온도 23±3℃, 대상 온도 32-42℃) |
| 측정 거리 | 0.5m-5m; SDK를 통한 다중 거리 온도 측정 지원 |
| SDK | Windows/Android/Linux SDK 지원, 비디오 스트림 분석, 모듈 제어, 포괄적인 배열 온도 측정, 온도 이미징, 온도 창 설정, 다중 통합 실현 |
| 전기 | |
| 표준 외부 인터페이스 | USB(TYPE-C) |
| 통신 인터페이스 | USB |
| 디지털 비디오 인터페이스 | USB2.0 |
| 공급 전압 | 5V±0.5 |
| 일반 전력 소비 | 0.6W |
| 광학 렌즈 | |
| 초점 거리 | 4mm |
| 렌즈 유형 | 고정 초점 비열 |
| F/# | 1 |
| FOV(H×V) | 69.2°×55.4° |
| 기계 | |
| 크기 (렌즈 포함) | 21mm×21mm×31.5mm (4mm 렌즈 포함) |
| 무게 (렌즈 포함) | 25g±2 (4mm 렌즈 포함) |
| 환경 적응성 | |
| 작동 온도 | -10℃~+50℃ |
| 보관 온도 | -45℃~+85℃ |
| 습도 | 5%~95%, 비응축성 |
| 진동 | 5.35grms, 랜덤 진동, 3축 |
| 충격 | 하프 사인파, 40g/11ms, 충격 방향, 3축, 6 방향 |
| ESD | 6kV 접촉 방전; 8kV 공기 방전 |
| 인증 | |
| 환경 인증 | ROHS2.0/REACH |
산업 응용 분야
iHA608W 열화상 모듈은 질병 스크리닝, 전통 중국 의학 물리 치료, 건강 검진, 재활 및 관련 의료 응용 분야에서 널리 사용될 것으로 예상됩니다.
생산 능력
자체 적외선 검출기 기술
- 8인치 0.11μm VOx 비냉각 적외선 검출기
- 8인치 0.5μm MCT 냉각 적외선 검출기
- 8인치 0.5μm T2SL 냉각 적외선 검출기
생산 능력 및 장점
- 연간 6백만 개의 자체 개발 적외선 검출기
- 30,000 m² 반도체 제조 시설
- 20,000 m² 클린룸 면적
자주 묻는 질문
적절한 적외선 검출기 해상도를 선택하는 방법은 무엇입니까?
제품의 실제 요구 사항 및 응용 분야에 따라 다르며 가격도 고려해야 할 요소입니다. 이미지 품질 요구 사항이 높지 않다면 120x90, 256x192 또는 400x300과 같은 낮은 해상도의 적외선 검출기를 선택할 수 있습니다. 원격 모니터링과 같은 특수 목적을 위해 매우 선명한 이미지가 필요한 경우 1280x1024와 같은 고해상도 적외선 검출기를 선택할 수 있습니다.
열화상에 적합한 의사 색상을 선택하는 방법은 무엇입니까?
- 회색 흰색은 온도 차이가 작은 대상에 더 적합합니다.
- 빨간색과 파란색은 문제점을 식별해야 하는 장면에 더 적합합니다.
- 철색은 전력 산업의 표준 색상 팔레트입니다.
적합한 적외선 열화상 카메라 렌즈를 선택하는 방법은 무엇입니까?
- 표준 렌즈 - 적절한 거리에서 일반적인 대상을 보는 데 적합합니다.
- 망원 렌즈 - 장거리에서 봐야 하는 비교적 작은 대상에 적합합니다.
- 광각 렌즈 - 가까운 거리에서 물체의 더 많은 세부 사항을 보는 데 더 좋습니다.
- 매크로 렌즈 - 칩 회로와 같이 매우 작은 대상을 가까운 거리에서 보는 데 사용됩니다.
